Pokretna dizalica

Vrste mobilnih dizalica:

Dijeli za gantry (RTG)

Obično se koristi u kontejnerskim terminalima i teškim industrijom.

Veliki, napajani dizelskim ili električnim motorima.

Može izvestimanevri upravljačakao što su 90- okret stupnja ili upravljač rakova.

Prijenosni gantry dizalice

Manji, često izrađeni od aluminija ili čelika.

Idealno za radionice, skladišta i zadatke održavanja.

Može se ručno premjestiti i podesiti u visini.

Podesive dizalice

Značajka varijabilne visine i širina postavki za različite zahtjeve za podizanje.

Koristi se u automobilskoj, zrakoplovnoj i građevinskoj industriji.

Ključne značajke i komponente:

Gantry okvir- Glavna struktura koja se sastoji od vertikalnih nosača i vodoravne grede.

Mehanizam za podizanje- Uključuje električnu ili ručnu dizalicu za dizanje tereta.

Mobilnost- Opremljeni gumenim gumama ili kotačima za kretanje.

Elektroenergetski sustav-Može biti dizel, električni ili baterija.

Upravljački sustav- Ručne, udaljene ili automatizirane opcije rada.

Komponente jezgre PLC, ležaj, mjenjač, ​​motor, prijenosnik

Mjesto podrijetla Henan, Kina

Jamstvo 1,5 godine

Težina (kg) 12000 kg

Radionica za prijavu, široko

Mehanizam za podizanje Električno vitlo za vitlo

Raspon 8m ~ 35m

Izvor napajanja 3 faza 380V 50Hz

Radna dužnost 5- a8

Zahtjevi za kupce u boji

Sigurnost na dizalici

Usluga nakon prodaje pružena je internetska podrška

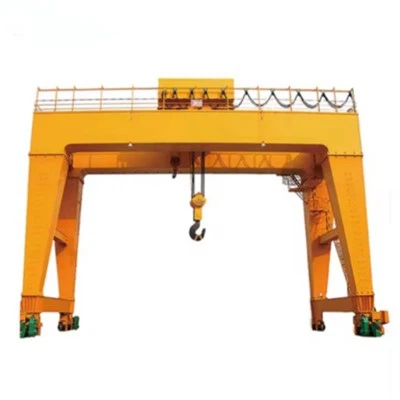

Gantry okvir

Glavna struktura koja podržava cijelu dizalicu. Uključuje:

Glavni snop (nosač):Horizontalna struktura koja drži podizanje.

Noge (stupci za podršku):Okomiti nosači koji spajaju snop na bazu.

Križanje:Pojačava okvir za dodatnu stabilnost.

Sistem za podizanje ⚙️

Odgovoran za podizanje i snižavanje opterećenja. Uključuje:

Motor za podizanje:Pokreće mehanizam za podizanje. Može biti električna, hidraulična ili ručna.

Žičana konop ili lanac:Povezuje podizanje s opterećenjem.

Podizanje kuka ili šipke za rasipanje:Pričvršćuje se na teret za dizanje.

3.endnosač

1) Ključne značajke krajnjeg nosača: Dizajn: Dvije vrste: Kraj piste: Instalirano na povišenoj pisti ili stazi podržanoj građevinskom konstrukcijom.

Kraj prizemne željeznice: Ugrađen na nogu gantryja, koji trči duž prizemne šine. Dizajn osigurava uravnoteženu operaciju dizalice tako što omogućuje da se jedna strana kreće na pisti, dok druga djeluje na željeznici na podu.

Materijal: Izgrađeno pomoću čelika visoke čvrstoće za izdržljivost i stabilnost. Osiguran je za rukovanje dinamičkim silama koje su nastale tijekom kretanja dizalica i dizanja opterećenja.

Sastavljanje kotača: Uključuje kovane čelične kotače za visoki kapacitet opterećenja i otpornost na habanje. Kotači su montirani na precizne ležajeve kako bi se smanjile trenje i osigurali gladak rad. Kotači na kraju prizemne željeznice obično uključuju prirubnički dizajn kako bi se spriječilo uklanjanje.

Mehanizam pogona: Krajnji nosač pokreće električni motor s mjenjačem. Uključuje varijabilne frekvencijske pogone (VFD) za glatko ubrzanje i usporavanje, smanjujući habanje i suza.

Mobilnost 🚜

Omogućuje da se dizalica kreće unutar radnog područja. Komponente uključuju:

Gumene gume ili kotače:Omogućuje glatko kretanje. Mogu imati mehanizme upravljanja i zaključavanja.

Upravni sustav:Neki su modeli motorizirali upravljanje radi manevriranja.

Vozite motore (za dizalice):Električni ili dizelski pokret pokreta pokret.

Mehanizam putovanja kolica

Ključne komponente mehanizma za putovanje kolicama: kolica (kolica za dizanje): Sama kolica postavljena je na tračnicama ili tragovima na glavnoj gredi i nosi dizalicu (koja se koristi za podizanje i spuštanje opterećenja). Kolica se horizontalno kreće duž snopa kako bi postavila vreću i opterećenje.

Sustav pogona: Pokret kolica pokreće električni motor (DC ili AC) koji pokreće kotače spojene na kolica. Motor je često uparen s mjenjačem, a ponekad i promjenjivim pogonom frekvencije (VFD) za kontrolu brzine, ubrzanja i usporavanja za precizne pokrete.

Željeznički sustav: Kolica se kreće duž željezničkog sustava pričvršćenog na glavnu gredu. Željeznica se obično montira na vrh, donji ili bok snopa, ovisno o dizajniranju dizalica. Ove su šine dizajnirane tako da osiguraju glatko i stabilno kretanje kolica i dizanja, uz minimalno trenje.

Motor i kočnica: Motor pokreće pokret kolica, dok integrirani sustav kočenja (poput elektromagnetske kočnice) osigurava da se kolica može brzo i sigurno zaustaviti.

Senzori za pozicioniranje: Neke polu -gantry dizalice uključuju senzore položaja ili granične sklopke kako bi se otkrila lokacija kolica duž snopa, osiguravajući da ne prelazi ograničenja putovanja.

6. Kotač

1) Ključne komponente i značajke polu-gantry dizalica kotača: Materijal kotača: Kotači se obično izrađuju od čelika visoke čvrstoće ili kovanog čelika kako bi se osigurala izdržljivost, kapacitet opterećenja i otpor na habanje. U nekim se slučajevima mogu koristiti i čelični kotači za dodatnu čvrstoću, posebno u tvrdoglavom okruženju.

2) Vrsta kotača: prirubnice s kotačima: Većina polu -gantry dizalica koristi prirubljene kotače, koji imaju uzdignutu usnu oko ruba kako bi ih sigurno držali na željezničkoj stazi. Ova značajka pomaže u sprječavanju skraćenja, osiguravajući siguran i stabilan rad. Naplatni kotači: Manje uobičajeni, ali u nekim određenim postavkama dizalica, mogu se koristiti obični kotači ako opadanje nije zabrinjavajuće.

3) Dizajn kotača: Kotači obično imaju cilindrični oblik sa zakrivljenim gazišnim glavom za pružanje optimalnog kontakta s tračnicama. Ovaj dizajn smanjuje habanje i na kotačima i na tračnicama. Kotači su često ugasili gaznoga sloja kako bi odgovarali određenim profilima staza, što može varirati ovisno o vrsti korištenih tračnica.

4) Ležaji: Kotači su montirani na precizne ležajeve kako bi se smanjilo trenje, osiguravajući glatko kretanje dizalice duž tračnica. Ležajevi također pomažu u minimiziranju habanja na kotačima i poboljšanju ukupne učinkovitosti. Ovisno o dizajnu, valjkama ili kugličnim ležajevima može se koristiti, ovisno o potrebama opterećenja i brzini.

7. Kuka

1) Ključne komponente kuke s dizalicama: tijelo kuke (okvir kuka): Glavna struktura kuke izrađena je od čeličnih ili legura visoke čvrstoće, dizajniranih da podliježe teškim opterećenjima. Tijelo udice je dio kuke u obliku slova U, gdje je opterećenje učvršćeno. Sadrži usko grlo na kojem je pričvršćen remen za dizanje, lanac ili konop.

2) Sigurnosni zasun: Mnoge kuke s dizalicama opremljene su sigurnosnim zasunom ili sigurnosnim ulovom kako bi se spriječilo da se konopci za dizanje, lanac ili užeta slučajno sklizne s kuke tijekom dizanja. Zasun je opruga ili ručno upravljao i može se otvoriti kako bi se omogućilo pričvršćivanje ili uklanjanje opterećenja.

3) Okretni mehanizam: Neke kuke s dizalicama dolaze sa okretnom značajkom, koja omogućava da se kuka slobodno okreće, sprječavajući da se opterećenje uvija tijekom dizanja ili transporta. Rotirajuća kuka pomaže u smanjenju stresa na sustavu opterećenja i dizanja, posebno prilikom dizanja dugih ili teških predmeta.

4) Opterećenje ili ključ ili ključ: PIN ili ključ za opterećenje koristi se za pričvršćivanje licine ili lanca na kuku. Ove su komponente dizajnirane za obradu teških sila i osiguravaju da je opterećenje sigurno pričvršćeno na dizalicu. Pin je obično izrađen od očvrsnog čelika i sastavni je dio kapaciteta lovanog udice.

Elektroenergetski sustav ⚡

Opskrbljuje energiju za podizanje i kretanje. Vrste uključuju:

Električna (baterija ili ožičena):Uobičajeno u skladištima i radionicama.

Dizelski motor:Koriste se u velikim dizalicama na otvorenom poput RTG -a.

Ručni rad:Nalazi se u malim, laganim prijenosnim dizalicama.

.

Zvuk i lagani alarmni sustav i granični prekidač

Sustav zvuka i laganog alarma: Sustav zvuka i laganog alarma instaliran je na polu -gantry dizalicama kako bi upozorili operatere i radnike o različitim operativnim stanjama ili potencijalnim opasnostima. Ovi sustavi poboljšavaju sigurnost dizalica pružajući vizualne i zvučne signale u stvarnom vremenu.

Ključne značajke sustava zvuka i laganog alarma: zvučno upozorenje (zvučni alarm): Zvučni alarm je glasan, karakterističan šum (poput roga, sirene ili zvona) koji se koristi za upozorenje ljudi na tom području o operacijama dizalica. Obično zvuči tijekom: kretanje dizalica (kako bi upozorio druge na pokret dizalice) Podizanje opterećenja (na upozorenje na promjene opterećenja) Uvjeti preopterećenja (kako bi se signaliziralo nesigurno stanje dizanja) Opasnosti blizine (ako se dizalica preblizu radnama ili preprekama)

Vizualno upozorenje (lagani alarm): Svjetlosni alarm obično uključuje upotrebu bljeskajućih svjetala ili strobova montiranih na dizalici. Ova svjetla služe kao vizualna upozorenja, čineći radnje dizalice vidljivim iz daljine, posebno u bučnom ili velikom području.

Uobičajena upotreba lakih alarma uključuje: što ukazuje na to kada je dizalica u radu ili se kreće. Pomicanje upozorenja o nesigurnim uvjetima opterećenja ili potencijalnim mehaničkim kvarovima. Puhanje tijekom hitnih situacija ili isključivanja dizalica. Poznavanje specifičnih faza rada (npr. Dizalica spremna za podizanje ili spuštanje).

Integracija s kontrolama dizalica: Alarmni sustav integriran je s upravljačkim sustavom dizalice, što znači da se alarmi automatski aktiviraju kao odgovor na određene uvjete.

Sigurnosna poboljšanja: Zvučni i lagani alarmi služe: upozoriti radnike da se isele iz staze dizalice, sprječavajući slučajne ozljede. Operatori Alert Kada je dosegnut ograničenje, smanjujući rizik od operativnih pogrešaka i oštećenja. Osigurajte jasne signale tijekom održavanja ili ispitivanja, sprečavajući slučajni rad.

Sigurnosne značajke

Osigurava siguran rad i sprječava nesreće. Uključuje:

Senzori zaštite od preopterećenja:Sprječava podizanje opterećenja izvan kapaciteta.

Sustav zaustavljanja u nuždi:Zaustavlja dizalicu u slučaju neispravnosti.

Sustav protiv borbe:Smanjuje kretanje opterećenja za stabilnost.

11. UPOTRAČNI NAČIN

1) Ručna kontrola: Operator izravno kontrolira različite radne mehanizme dizalice kroz gumbe ili prekidača na ručnoj upravljačkoj ploči. Jednostavan rad, pogodan za male ili kratkoročne operacije; može se brzo prilagoditi prema specifičnim potrebama.

2) Bežični daljinski upravljač: Različite funkcije dizalice upravljaju bežičnim daljinskim upravljačem, a operater može raditi na sigurnoj udaljenosti. Poboljšava fleksibilnost i sigurnost rada, posebno pogodno za složeno ili opasno radno okruženje.

3) Ožičeni daljinski upravljač: Upravljajte kroz upravljačku liniju spojenu na dizalicu i upute za operatore unosi kroz ručni kontroler. U usporedbi s bežičnim daljinskim upravljačem, signal je stabilan i nije lako ometati, što je pogodno za rad u fiksnom području.

4) Automatizirana kontrola: Automatizirani rad postiže se putem PLC -a (programabilni logički kontroler) ili računalnog sustava, a rad dizalice se kontrolira prema unaprijed postavljenom programu. Poboljšava točnost i dosljednost rada, pogodno za operacije velikih razmjera i ponavljanja i smanjuje smetnje iz ljudskih čimbenika.

5) Kontrola konverzije frekvencije: Brzina motora podešava se pretvaračem frekvencije kako bi se postigla precizna kontrola radne brzine dizalice. Može glatko ubrzati i usporiti, poboljšati sigurnost i učinkovitost radova dizanja i smanjiti utjecaj na opremu.

12.SKETCH

Glavni tehnički

Prednosti mobilne dizalice 🚜🏗️

A Mobile Gantry dizalicaje vrlo svestrano rješenje za dizanje koje nudi brojne prednosti u različitim industrijama. NjegovMobilnost, fleksibilnost i isplativostUčinite to preferiranim izborom za rukovanje teškim opterećenjima.

1. Mobilnost i fleksibilnost 🔄

✅ Nisu potrebne fiksne tračnice-Za razliku od željezničkih dizalica, mobilnih dizalica za mobilne uređaje mogu se slobodno kretati po različitim radnim područjima.
✅ Jednostavno preseljenje- Može se brzo premjestiti za različite zadatke dizanja.
✅ Višesmjerni upravljač- Neki modeli nude90- Stupanj ili upravljač rakovaza uske prostore.

2. isplativo rješenje 💰

✅ Niži troškovi instalacije- Nema potrebe za trajnim tragovima ili temeljima.
✅ Energetski učinkovit- Mnogi modeli rade na električnoj energiji, smanjujući troškove goriva.
✅ Manje održavanja- U usporedbi s nadzemnim dizalicama, mobilne dizalice imaju jednostavnije mehanizme, smanjujući troškove održavanja.

3. Svestrane aplikacije 🏭

✅ Unutarnja i vanjska upotreba- Prikladno za skladišta, tvornice, luke i gradilišta.
✅ Prilagodljive veličine- Dostupno u različitim kapacitetima i visinama koje odgovaraju raznim industrijama.
✅ Višenamjenski rukovanje- Može podići posude, strojeve, teške materijale i montažni beton.

4. Visoki kapacitet dizanja ⚙️

✅ Obrađuje teška opterećenja- može se podići odnekoliko tona do stotina tona, ovisno o modelu.
✅ Podesive visine i širine- Neki modeli imajuteleskopskiiliPodesive nogeza različite veličine opterećenja.
✅ Teške performanse- Dizajniran za teška industrijska okruženja poput brodogradilišta i proizvodnih pogona.

5. Poboljšane sigurnosne značajke 🛑

✅ Sustavi praćenja opterećenja- Sprječava preopterećenje i osigurava stabilno dizanje.
✅ Funkcije zaustavljanja u nuždi- Omogućuje brzo isključivanje u slučaju nužde.
✅ Kontrole protiv prolaza i stabilnosti- Smanjuje kretanje opterećenja za siguran rad.

Zaključak

Mobile gantry dizalice nude amoćan, isplativ i fleksibilanRješenje za industrije koje zahtijevajuVisoka mobilnost i kapacitet dizanja. Bilo daRukovanje kontejnerima, izgradnja ili industrijsko dizanje, oni pružaju učinkovitu alternativu fiksnim dizalicama.

Skladišta i distribucijski centri; Rukovanje materijalima: Polu gantry dizalice obično se koriste u skladištima i distribucijskim centrima za pomicanje teških ili rasutih materijala. Pomažu u slaganju, istovaranju i prijevozu robe unutar zatvorenih prostora ili prolaza. Učinkovitost prostora: Kompaktni dizajn polu -gantry dizalica omogućuje im da rade u uskim prostorima između stalka za skladištenje ili prolaza, što ih čini idealnim za maksimiziranje za maksimiziranje

Postrojenja za proizvodnju i proizvodnju; Podrška za montažne linije: U proizvodnom okruženju, polu -gantry dizalice pomažu u pokretnim dijelovima, komponentama i teškim strojevima preko montažnih linija. Oni se mogu koristiti za prijevoz materijala između radnih stanica ili isporuku materijala na određena područja proizvodnje. Teško dizanje: koriste se za podizanje i postavljanje teške opreme, strojeva ili komponenata tijekom postupka proizvodnje ili sastavljanja, poput industrija poput automobila, elektronike ili izrade metala.

Trlišta čelika i ljevaonice; dizanje teških materijala: U čeličnim mlinicama i ljevaonicama, polu -gantry dizalice koriste se za podizanje i transport teških čeličnih proizvoda, kao što su ingoti, ploče i gredice, koji su obično preveliki ili teški za tradicionalnu opremu za podizanje. Ostizanje i rukovanje plijesnima: Ove se nakupljaju u postupcima liječenja, kalupama, kalupama, kalupama, kalupama, kalupama, u procesima liječenja, i kalupama.

Brodogradilišta i morska industrija; brodogradnja: Polu gantry dizalice su ključne za izgradnju velikih plovila, jer mogu podići i premjestiti brodski komponente poput dijelova trupa, teških strojeva i drugih materijala unutar brodogradilišta. Održavanje i popravak: Ovi se u kabinu, u kojima se ne može održavati i popraviti otpremci, gdje se ne uklanjaju, a drugi mornarice, gdje se ne mogu održavati i popraviti otpremci, gdje se mogu nalazi luke ili brodogradilišta, polu -gantry dizalice pomažu u opterećenju i istovaranju materijala iz brodova, kontejnera ili barki

Elektrane i rafinerije; Rukovanje teškom opremom: Polu gantry dizalice koriste se u elektranama, rafinerijama i drugim industrijskim postrojenjima za pomicanje teških komponenti poput turbina, generatora, kotlova i drugih velikih strojeva. Održavanje nabora: Ove dizalice su također zaslon za ugradnju i ugradnju u ugradnju. Dizalice se koriste za podizanje i pomicanje opasnih materijala, osiguravajući da se ti procesi provode sigurno i učinkovito.

Dizalicaproizvodnja postupak

1. Faza dizajna: Shvatite specifične potrebe kupaca, uključujući kapacitet opterećenja, raspon, visinu i upotrebu okruženja. Izvršite preliminarni dizajn prema potrebama i crtežima sheme, uključujući strukturni dizajn, elektroenergetski sustav i dizajn upravljačkog sustava. Izvršite strukturnu čvrstoću, stabilnost i dinamičku analizu kako biste osigurali da dizajn ispunjava relevantne standarde i specifikacije.

2. Priprema materijala: Odaberite odgovarajuće materijale u skladu s dizajnerskim zahtjevima, poput čelika visoke čvrstoće, aluminijske legure itd., Kako biste osigurali dobra mehanička svojstva i izdržljivost. Kupite potrebne sirovine i komponente prema dizajnerskim crtežima, uključujući motore, reduktore, kuke, upravljačke sustave itd.

3. Obrada i proizvodnja: Izrežite čelik i obradite glavnu gredu, krajnju gredu i ostale strukturne dijelove prema dimenzijama dizajna. Spojite izrezane dijelove zavarivanjem tako da tvore glavni strukturni okvir dizalice. Završite zavarene komponente, uključujući bušenje, okretanje i mljevenje, kako bi se osigurala točnost podudaranja svake komponente.

4. Skupština: Preliminarno sastavljanje obrađenih komponenti za provjeru stabilnosti i podudaranja strukture. Ugradite mehanizam za podizanje, mehanizam za pokretanje kolica i mehanizam za pokretanje kolica kako biste osigurali da svi pokretni dijelovi mogu glatko raditi.

5. Instalacija električnog sustava: Ugradite motore, pretvarače, upravljačke ploče i druge električne komponente kako biste osigurali da je električni sustav ispravno povezan. Rasporedite linije kabela kako biste osigurali sigurnost i ljepotu te smanjili smetnje i habanje.

6. Puštanje u pogon i testiranje: Ispitajte različite funkcije dizalice, uključujući dizanje, pomicanje, kočenje i alarmne sustave, kako biste osigurali da su sve funkcije normalne. Izvršite sigurne testove opterećenja kako biste osigurali da dizalica djeluje stabilno pod maksimalnim opterećenjem i ispunjava sigurnosne standarde.

7. Upravljanje inspekcijom i kvalitetom: izvršite inspekciju kvalitete na svakoj poveznici proizvodnje kako biste osigurali da sve komponente ispunjavaju dizajn i standardne zahtjeve. Izvršite potvrdu o kvalifikaciji prema relevantnim propisima kako biste osigurali da oprema ispunjava nacionalne i industrijske standarde.

8. Dostava i instalacija: Prijevoz proizvedene dizalice na web mjesto kupca. Instalirajte ga na web mjestu kupca, uključujući popravljanje zaklade, puštanje u pogon i povezivanje napajanja. Omogućite operacijsku obuku kupcima kako bi osigurali da mogu koristiti opremu sigurno i učinkovito i službeno je isporučiti za upotrebu.

Pregled radionice:

Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
