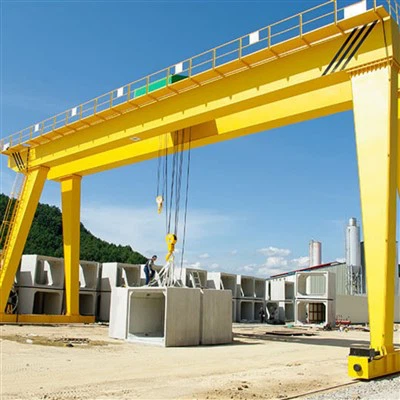

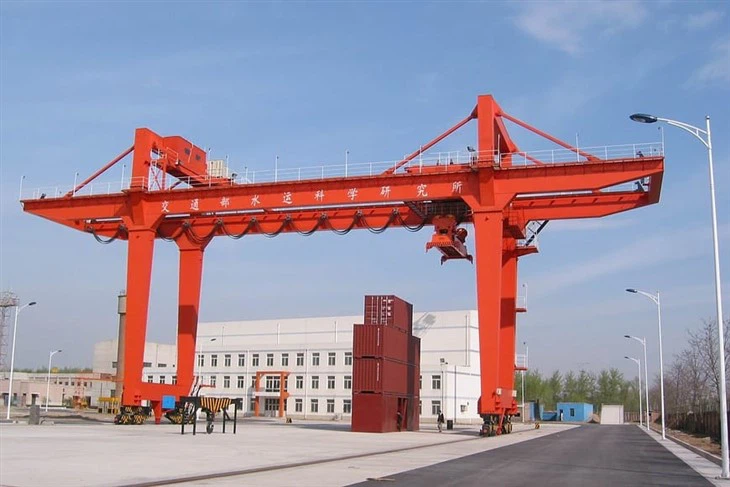

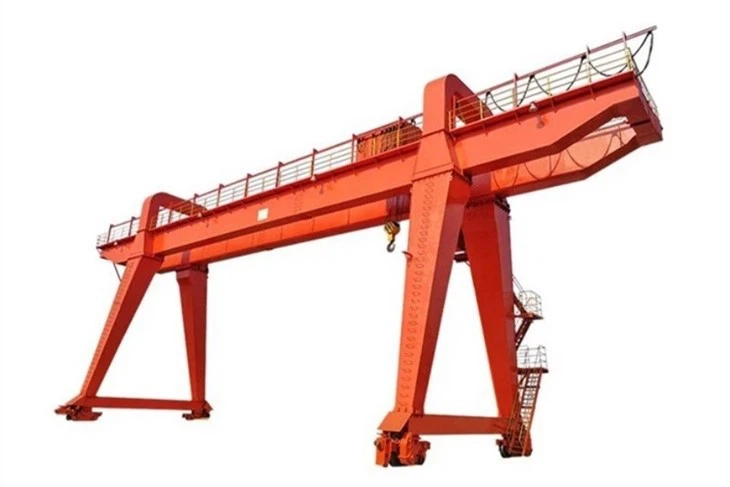

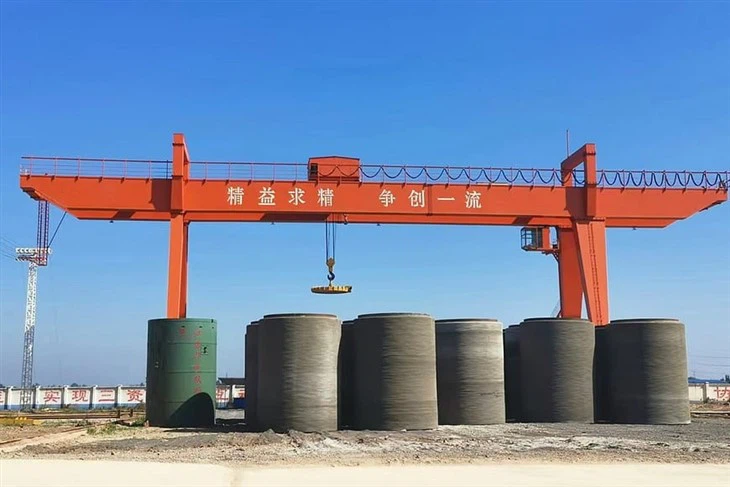

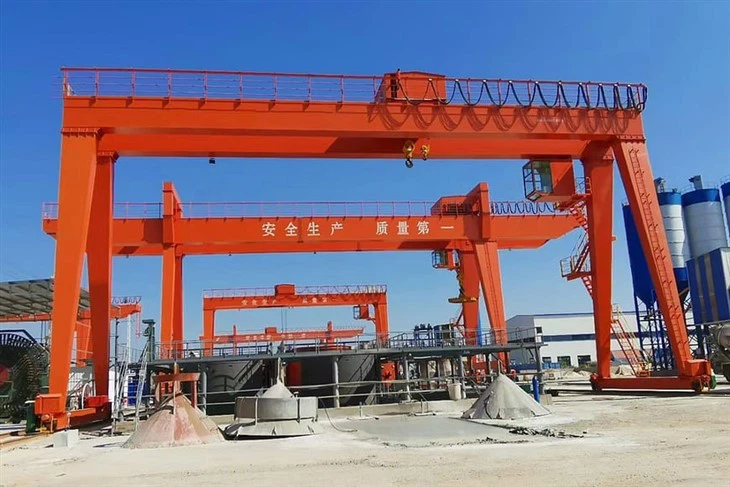

Dizanje dvostrukog nosača

Dizalica s dvostrukim nosačima dizalica je teško - rješenje za rukovanje dužnim materijalima dizajnirano za vanjsku ili unutarnju upotrebu gdje sustavi nadzemnih dizalica nisu izvedivi. Sadrži dva glavna nosača podržana nogama koje se kreću na kopnenim tračnicama, a idealan je za veliki - raspon i visok - aplikacije za podizanje kapaciteta.

Komponente jezgre: motor, ležaj, mjenjač, ​​motor, prijenosnik

Mjesto podrijetla: Henan, Kina

Jamstvo: 2 godine

Težina (kg): 50000 kg

Video odlazni - Inspekcija: Osigurano

Izvještaj o ispitivanju strojeva: Osigurano

Prijava: Vanjski

Ključne riječi: Gantry dizalica

Ocijenjeni kapacitet utovara: 50ton

Cross brzina putovanja: 44,6m/min

Duga brzina putovanja: 47.1m/min

Kontrolni način: kabina

Napajanje: kabelska koluta

Čelična staza: Qu80

Snaga: 3-fazni AC 50Hz 380V

1. Glavna greda

Materijali i izrada
Materijal: visoki - Strukturni čelik čvrstoće kao što je Q235B / Q345B / Q355B

Tip:

Zavareni nosači (uobičajeni za dizalice velikog kapaciteta)

H - grede (za manje ili srednje dizalice)

Proces:

CNC rezanje čeličnih ploča

Montaža i zavarivanje

Liječenje stresa

Sandblasting & Anti - Korozijska slika

Instalacija željeznice i šetnice

2. Sustav za lifting

Sustav za podizanje je temeljna operativna jedinica gantry dizalice, odgovorna za podizanje, spuštanje i postavljanje velikih opterećenja. Obično se instalira na kolicama koja putuju duž dva glavna nosača strukture.

3.endnosač

Krajnje kočije su vodoravne čelične građevine smještene na oba kraja gantry dizalice. Podržavaju glavne grede (nosači) i smještaju mehanizam putovanja, omogućujući čitavom dizalici da se kreće naprijed -nazad duž svog radnog područja.

4. Mehanizam putovanja

Putnički mehanizam dizalica odgovoran je za pomicanje cijele gantry dizalice (uključujući okvir gantry, kolica i opterećenje) vodoravno duž tla - montirane trake. Osigurava da dizalica može prevoziti teret na velike udaljenosti preko radnog područja.

5. Mehanizam za putovanja

Putnički mehanizam kolica omogućuje kolica za dizanje - koji nosi sklop dizalice i kuke - da se horizontalno pomiče duž vrha dva glavna nosača. Ovaj pokret omogućava precizno pozicioniranje opterećenja preko radnog raspona dizalice.

7. Kuka

Kuka je primarno opterećenje - komponenta rukovanja sustava za dizanje. Izravno se bavi praćcima, lancima ili alatima za podizanje za podizanje i spuštanje opterećenja. U dvostrukoj dizalici za nosače, kuka se obično montira na kolica koja se kreće duž glavnih nosača.

8.Motor

Motorni sustav je moćna kuća dizanja dvostrukog nosača, vozeći svoje funkcije dizanja, putovanja kolicama i putovanja dizalicama. Svaki pokret obično ima namjenski motor, posebno odabran na temelju kapaciteta, radnog ciklusa i potrebne preciznosti.

.

9. SUSTAVNI I ALARMIJA SISTEM ALARM I LIMITELJ

Zvučni i lagani alarmni sustav i granični prekidači
(Za podizanje dvostrukog nosača dizalice)
Ovi sustavi služe kao bitni sigurnosni uređaji, pomažući u sprječavanju nesreća, signalizacije opasnosti ili rada i osiguravaju da pokreti dizalice ostanu unutar sigurnih granica.
1) Sustav zvuka i laganog alarma
Svrha:
Upozorite obližnje osoblje pokreta dizalica ili operacija dizanja

Poboljšajte vidljivost i sigurnost u bučnom, vanjskom ili opasnom okruženju

Upozorenje u slučaju zaustavljanja u nuždi, preopterećenja ili aktivacije ograničenja prekidača
2) Ograničeni prekidači
Svrha:
Ograničeni prekidači sprječavaju mehaničko prekoračenje, zaštitite strukturne komponente i osigurajte sigurnost zaustavljanjem kretanja na unaprijed postavljenim točkama.

10. sigurnosni uređaji

1) Uređaj za zaštitu od preopterećenja
Funkcija: Sprječava da dizalica podigne opterećenja izvan njegovog nazivnog kapaciteta.

Princip rada: senzor opterećenja ili mehanički ograničenje preopterećenja isključuje krug dizalice kada se otkrije preopterećenje.

Zaslon: Često uključuje digitalni zaslon koji prikazuje stvarnu težinu opterećenja vremena.

2) Gumb za zaustavljanje u nuždi
Mjesto: kontrolni privjesak, kabina ili daljinski upravljač.

Funkcija: Odmah isključuje sve operacije dizalica u hitnim slučajevima.

Dizajn: veliki, crveni i jednostavan za pristup; Zasuni u "OFF" položaju.

3) Sustav zvuka i laganog alarma
Funkcija: zvučno i vizualno upozorenje prije pokreta dizalica.

Instalacija: montirana na gantry okviru ili kolica.

4) Zaštita pregrijavanja / pregrijavanja (električna)
Instaliran u motor, pretvarač i upravljačka ploča

Isključuje sustav kako bi se spriječilo električne požare ili oštećenja
5) Anti - Uređaji za uklanjanje
Vodič valjci ili stezaljke drže kotače poravnane na željeznici.

Bitno za dizalice koje rade na dugim ili neravnim stazama.

11. UPOTRAČNI NAČIN

1) Kontrola privjesaka
Opis: Ručni upravljački uređaj spojen na dizalicu putem kabela.

Značajke:

Jednostavni i intuitivni gumbi ili džojstike.

Omogućuje operatoru da hoda blizu opterećenja radi precizne kontrole.

Ograničeno duljinom kabela.

Slučajevi upotrebe: Unutarnja okruženja s upravljivim udaljenostima i dobrom vidljivošću.

2) bežični daljinski upravljač
Opis: bežični ručni odašiljač koji komunicira s prijemnikom dizalice.

Značajke:

Pruža slobodu kretanja bez ograničenja kabela.

Obično koristi komunikaciju radiofrekvencije (RF).

Uključuje sigurnosne značajke kao što su mrtvi - Man Switch i zaustavljanje hitne pomoći.

Koristite slučajeve: Vanjska mjesta, velika dvorišta ili područja na kojima kabeli mogu biti opasni.

3) kontrola kabine operatera
Opis: zatvorena kabina postavljena na strukturu dizalica (često na nozi ili kolica).

Značajke:

Omogućuje operatoru panoramski pogled na radno područje.

Opremljeni džojstikama, papučicama i upravljačkim pločama.

Klima - kontrolirana za udobnost.

Slučajevi upotrebe: velika, složena mjesta koja trebaju visoku preciznost i dugo radno vrijeme.

4) Kontrola tla s dodirnim pločama
Opis: fiksne upravljačke ploče na - web lokaciji ili mobilnim stanicama operatora s naprednim sučeljima.

Značajke:

Integrirano s modernim PLC ili CNC kontrolerima.

Može uključivati ​​zaslon osjetljivih na dodir, fotoaparate i dijagnostiku.

Koristite slučajeve: automatizirani ili polu -- Automatizirani sustavi dizalica.

12.SKETCH

Glavni tehnički

1. Veliki opterećenje
Dizajn dvostrukog nosača pruža jaču strukturnu potporu, omogućujući dizalici da podigne teža opterećenja (obično od 5 tona do 500+ tona).

2. Dulji raspon i veće radno područje
Dva glavna nosača omogućuju duže raspon, a učinkovito pokrivaju široke radne prostore.

Idealno za velika vanjska dvorišta, brodogradilišta i industrijske biljke.

3. Bolja stabilnost i smanjena odstupanja
Struktura dvostrukog nosača smanjuje otklon snopa pod velikim opterećenjima, poboljšavajući točnost podizanja i sigurnost.

4. veća visina dizanja
Omogućuje montiranje kolica između dva nosača, povećavajući raspoloživu visinu dizanja u usporedbi s dizalicama s jednim nosačem.

5. Fleksibilna konfiguracija
Podržava razne uređaje za dizanje: dizalice od žičanih konopa, zgrabi kante, magneti i dvostruki kolica.

Prilagodljivo na više industrijskih aplikacija.

6. Poboljšane sigurnosne značajke
Dizajniran za integriranje naprednih sigurnosnih uređaja poput zaštite od preopterećenja, graničnih sklopki i anti - Sustavi sudara.

7. Trajnost i pouzdanost
Izgrađen od visokih - kvalitetnih materijala s robusnim zavarivanjem i površinskim tretmanom, osiguravajući dugi vijek trajanja čak i u teškim okruženjima.

8. Glatka operacija i precizna kontrola
Opremljen modernim motorima i upravljačkim sustavima (VFD, daljinski upravljač) za glatko i precizno kretanje opterećenja, kolica i kretanja dizalica.

1. čelična industrija
Rukovanje teškim čeličnim zavojnicama, pločama, gredama i konstrukcijskim komponentama.

Utovarivanje/istovar materijala u čeličnim mlinovima i trgovinama za izradu.

Podržavanje valjanih mlinova i operacija lijevanja.

2. Brodogradilišta i luke
Podizanje i pomicanje teških dijelova brodova, kontejnera i tereta.

Sastavljanje i održavanje brodskih dijelova.

Slaganje kontejnera i transport u kontejnerskim dvorištima.

3. Izgradnja
Rukovanje velikim montažnim betonskim segmentima, čeličnim konstrukcijama i opremi.

Izgradnja mosta i teške infrastrukturne projekte.

Pomicanje materijala na širokim otvorenim prostorima.

4. Power Postrojenje i energetski sektor
Ugradnja i održavanje turbina, generatora i teške opreme.

Rukovanje transformatorima i komponentama elektrana.

5. Logistika i skladištenja
Učitavanje/istovar i slaganje teškog tereta.

Podržavanje velikih distribucijskih centara i teretnih dvorišta.

6. Proizvodne biljke
Montažne linije koje zahtijevaju teško podizanje i precizno rukovanje materijalima.

Automobilska, zrakoplovna i teška industrija strojeva.

7. Rudarstvo i metalurgija
Prijevoz rude, teška rudarska oprema i topiranje materijala.

Rukovanje skupnim materijalima i velikim komponentama.

8. Željeznička dvorišta
Učitavanje i održavanje lokomotiva i teretnih automobila.

Rukovanje komponentama staza i teška željeznička infrastruktura.

1. Dizajn i inženjering
Prikupljeni su zahtjevi kupca (nosivost, raspon, visina dizanja, okoliš).

Strukturni, mehanički i električni dizajn pomoću CAD i FEM analize.

Priprema tehničkih crteža i proizvodnih planova.

Odabir materijala i planiranje nabave.

2. Priprema materijala
Čelične ploče, profili i presjeci prerezani na veličinu CNC strojevima.

Kvalitetni pregled sirovina (kemijski sastav, mehanička svojstva).

3. Izrada glavnih komponenti
Glavne grede: zavarivanje nosača s kutijama ili h - grede, uključujući pojačanje.

Noge i krajnje kočije: Izrada i sklop čelika.

Okviri s kolicama i dizalice za dizanje: obrada i zavarivanje.

4. površinski tretman
Pjesmen za uklanjanje hrđe i nečistoća.

Primjena prajmera i anti - Korozijske boje kaputa.

Očvršćivanje i sušenje u kontroliranim uvjetima.

5. Sastavljanje mehaničkih dijelova
Instalacija tračnica na glavne grede.

Montaža kotača, motora, mjenjača na krajnjim kolicima i kolicama.

Sastavljanje mehanizma za podizanje (bubanj, žičana konop, blok kuka).

6. Instalacija električnog sustava
Ožičenje upravljačkih ploča, motora, graničnih prekidača, alarmi i senzora.

Integracija načina upravljanja (privjesak, daljinski, kabina).

Ispitivanje električnih komponenti i sigurnosnih uređaja.

7. Kontrola i testiranje kvalitete
Dimenzionalni pregled i provjera poravnanja.

Ispitivanje opterećenja (statičko i dinamično) za provjeru kapaciteta dizanja.

Funkcionalno testiranje svih prijedloga: dizanje, putovanje kolicama, putovanje dizalicama.

Provjera sigurnosnog sustava (alarmi, granični prekidači, kočnice).

8. Pakiranje i dostava
Raspoloženje komponenti ako je potrebno za otpremu.

Zaštitno pakiranje radi sprečavanja oštećenja tijekom transporta.

Učitavanje i otpremu na web mjesto kupca.

9. O - Instalacija i puštanje u rad na mjestu
Sastavljanje strukture dizalica na licu mjesta.

Poravnanje i ugradnja željeznica.

Električna veza i kalibracija sustava.

Konačno testiranje opterećenja i obuka operatera.

Pregled radionice:

Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (skupova), a stopa umrežavanja opreme doseći će 95%. 32 zavarivanje zavarivanja, planirano je instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
