Kontejner guma Tyred gantry dizalica





A Gantry dizalica(RTG) je mobilna dizalica koja se široko koristi u kontejnerskim terminalima i intermodalnim dvorištima za slaganje i kretanje kontejnera za otpremu. Evo kratkog uvoda u njegove značajke i svrhe:

Ključne značajke:

Mobilnost: Za razliku od željezničkih dizalica, RTG-ovi su opremljeni gumenim gumama, omogućujući im da se slobodno kreću u dvorištu. To omogućava fleksibilnost u operacijama i omogućava im da rade na različitim područjima bez potrebe za tragovima.

Rukovanje kontejnerima: RTG-ovi su prvenstveno dizajnirani za rukovanje spremnicima za dostavu standardne veličine, obično 20- stopalo ili 40- spremnici za stopala. Oni mogu smjestiti spremnike do 6 ili 8 razina visokih, ovisno o modelu i konfiguraciji.

Raspon i kapacitet: Raspon RTG -a može pokriti više redaka spremnika (obično 5-8 retke), omogućujući mu da servisira više redova odjednom. Kapacitet dizanja uglavnom se kreće između 30 do 65 tona, ovisno o modelu.

Dizel ili električni pogon: Tradicionalni RTG-ovi su dizelski pogon, ali noviji modeli mogu biti električni, koristeći napajačke kablove ili baterijske sustave za ekološki prihvatljiviji rad.

Napredni upravljački sustavi: Moderni RTG-ovi opremljeni su tehnologijom anti-SWAW i preciznim upravljačkim sustavima, što omogućava sigurno i učinkovito kretanje spremnika s minimalnom ljudskom intervencijom.



Ocijenjeni kapacitet utovara: 5 tona, 10 tona, 100 tona, prilagođeno, 16\/3,2 tona, 20\/5 tona, 32\/5 tona, 50\/10 tona

Maksimum Visina dizanja: 40m, prilagođeno

Raspon: zahtjevi 35m ili klijenta

Jamstvo: 1 godina

Težina (kg): 20000 kg

Komponente jezgre: PLC, motor, ležaj, mjenjač, ​​motor, tlačna posuda, zupčanik, pumpa

Kontrolni način: kabina, bežični daljinski upravljač ili prilagođen







1.Grantska struktura (glavni okvir)

Glavni nosač\/greda: Horizontalna greda koja obuhvaća dizalicu i podržava mehanizme kolica i podizanja. Odgovorna je za cjelokupnu strukturu dizalice.

Noge: Okomiti nosači spojeni na glavni nosač, koji se protežu do kotača. Noge omogućuju dizalicu da se obrube spremnicima.



.



Mehanizam za podizanje

Vitla i žičana konop: Koristi se za podizanje i niže posude. Žičani konop prelazi preko remenica i pokreće ga motor od vitla.

Raspršivač: Specijalizirani okvir na kraju mehanizma za podizanje koji se pričvršćuje na kutne odljeve spremnika. Može se automatski prilagoditi za smještaj različitih veličina spremnika (obično {20- stopala i 40- spremnici za stopala).

Kolica: Pokretna platforma koja nosi podizanje i raširivanje. Pomiče se vodoravno duž glavnog nosača kako bi se posipao iznad spremnika.





3.endnosač

1. Krajnji nosač industrijske gantry dizalice kritična je komponenta koja povezuje dizalicu s gredom piste ili željeznicom na kojoj putuje.

2. Ovdje su ključne značajke i funkcije krajnjeg nosača:

Struktura i funkcionalnost

Valjci ili kotači: Krajnji nosač obično ima nekoliko valjka ili kotača koji se voze duž vrha grede ili željeznice. Oni su dizajnirani tako da minimiziraju trenje i omogućuju glatko kretanje dizalice.

Ležajevi i osovine: Da bi podržali težinu i kretanje, valjci ili kotači montirani su na osovine s ležajevima koji osiguravaju da se mogu slobodno okretati bez pretjeranog trošenja.

Mehanizam za zaključavanje: Neki krajnji kočiji mogu uključivati ​​mehanizme zaključavanja koji mogu osigurati dizalicu u fiksnom položaju kada se ne koristi ili tijekom održavanja.

Mehanizmi za prilagodbu: Mogu biti mehanizmi za prilagodbu kako bi se prilagodilo poravnanje i osigurali da se dizalica kreće ravno duž grede piste bez odstupanja.

3. Krajnji nosač je od vitalnog značaja za stabilan i pouzdan rad gantry dizalice. Osigurava da se dizalica može glatko i učinkovito kretati duž grede piste, izvršavajući svoje funkcije dizanja i transporta s preciznošću. Pravilno održavanje i pregled krajnjeg prijevoza ključni su za sprečavanje problema koji bi mogli utjecati na performanse dizalice ili dovesti do opasnosti od sigurnosti.

4. Mehanizam putovanja

1. Mehanizam za putničke dizalice industrijskog dizalice odgovoran je za pomicanje dizalice vodoravno duž svojih greda ili tračnica. Ovaj mehanizam omogućava dizalici da transportira opterećenja preko većeg područja, što ga čini izuzetno korisnim u skladištima, brodogradilištima i drugim industrijskim okruženjima u kojima teške predmete trebaju premjestiti oko širokog prostranstva.

2. Ovdje su ključne komponente i obilježja mehanizma za putnike dizalice:

Komponente putničkog mehanizma

Pogonske jedinice (vučne jedinice): To su obično električni motori koji pružaju snagu za pomicanje dizalice. Broj pogonskih jedinica može varirati ovisno o veličini i kapacitetu dizalice; Neke dizalice mogu imati više motora za svaku stranu za distribuciju opterećenja.

Prijelazi: mjenjači se koriste za smanjenje velike brzine motora na nižu brzinu pogodnu za putovanje dizalice. Oni također povećavaju izlaz zakretnog momenta, što je potrebno za pomicanje dizalice i njegovog opterećenja.

Kotači ili valjci: Veliki kotači ili valjci montiraju se na osovine i pokreću ih motor kroz mjenjač. Ovi kotači ili valjci voze se duž vrha greda ili tračnica i ključni su za stabilno kretanje.

3. Putnički mehanizam jedna je od najkritičnijih komponenti industrijske gantry dizalice, jer određuje pokretljivost i raspon rada dizalice. Pravilno održavanje i redovne inspekcije ključni su kako bi se osiguralo da mehanizam putovanja djeluje glatko i sigurno. Bilo kakva pitanja s ovim mehanizmom mogu značajno utjecati na performanse i sigurnost dizalice, što bi bilo vitalno riješiti bilo kakve probleme.



5. Mehanizam za putovanja

1. Mehanizam za putnički kolica industrijske gantry dizalice odgovoran je za pomicanje mehanizma za podizanje ili podizanje horizontalno duž glavne grede ili gantry -a dizalice. To omogućava dizalici da postavi opterećenje točno u poprečnom smjeru.

2. Mehanizam za putovanje kolica sastoji se od nekoliko ključnih komponenti:

Komponente mehanizma za putovanje kolicama

Pogonska jedinica: Obično električni motor, pogonska jedinica pruža snagu za pomicanje kolica. Veličina i kapacitet motora ovise o kapacitetu dizanja dizalice i potrebnoj brzini kolica.

Mjenjač: mjenjač smanjuje veliku brzinu izlaza motora na manju brzinu pogodnu za putovanje kolica. Također povećava okretni moment, koji je neophodan za pomicanje mehanizma za podizanje i bilo koje priloženo opterećenje.

Kotači ili valjci: kolica se jašu na kotačima ili valjcima koji su montirani na osovine. Ovi kotači ili valjci putuju duž prirubnica ili staza na glavnoj gredi, omogućujući kolicama da se kreću naprijed -nazad.

Sustav kočnice: Sustav kočenja integriran je u kolica kako bi se kontrolirao njegovo kretanje i držao ga u položaju kad je to potrebno. To može biti mehanička kočnica, elektromehanička kočnica ili dinamični sustav kočenja.

3. Mehanizam za putovanje kolica presudan je za precizno postavljanje opterećenja u poprečnom smjeru. Omogućuje dizalici da precizno postavi opterećenja u različitim točkama duž duljine gantryja. Pravilno održavanje i redovite inspekcije su ključni kako bi se osiguralo da mehanizam kolica djeluje glatko i sigurno. Bilo kakva pitanja s ovim mehanizmom mogu značajno utjecati na operativnu učinkovitost i sigurnost dizalice, što čini vitalno rješavanje bilo kakvih problema.

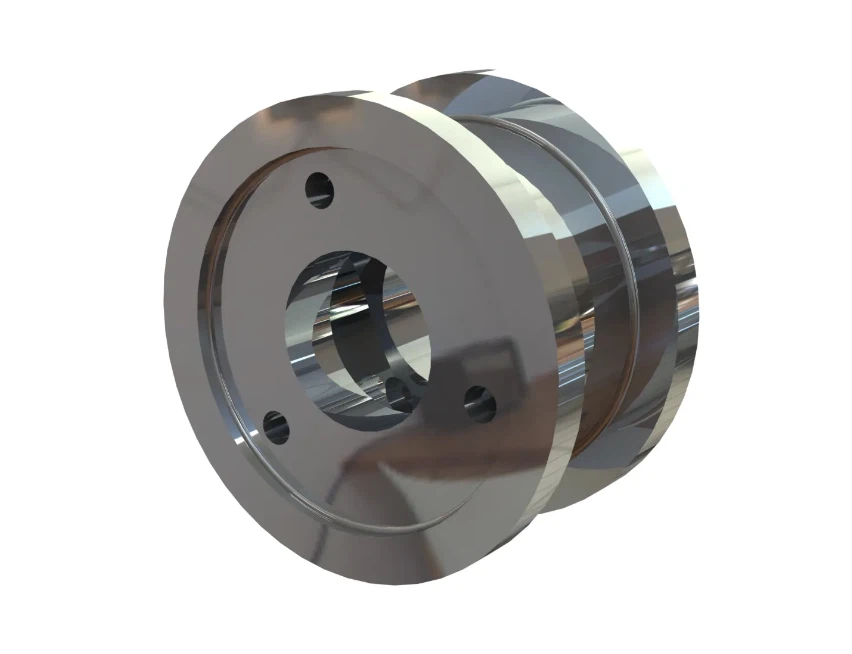

6. Kotač

1. Kotač dizalice industrijske gandry dizalice kritična je komponenta koja omogućuje dizalici da se kreće duž svojih greda ili tračnica. Ovi kotači dizajnirani su tako da podržavaju težinu dizalice, njegovo opterećenje i sve dodatne dinamičke sile nastale tijekom rada.

2. Ovdje su ključne značajke i funkcije kotača s dizalicama:

Značajke kotača dizalica

Materijal: Kotači s dizalicama obično se izrađuju od materijala visoke čvrstoće poput čelika ili lijevanog željeza kako bi se osiguralo da mogu izdržati velika opterećenja i naprezanja koja su uključena u radne operacije.

Veličina i konfiguracija: Veličina kotača varira ovisno o kapacitetu i dizajnu dizalice. Oni mogu biti veći da teže dizalice ravnomjernije distribuiraju opterećenje. Broj kotača po osovini i broj osovina po dizalici također se mogu razlikovati ovisno o zahtjevima dizajna.

3. Kotači igraju vitalnu ulogu u mobilnosti i stabilnosti industrijskih dizalica. Oni su odgovorni za prenošenje težine dizalice i njegovog opterećenja na grede ili tračnice piste, a istovremeno omogućuju glatko putovanje. Trajnost i učinkovitost pokreta dizalice u velikoj mjeri ovise o kvaliteti i stanju ovih kotača.

4. Održavanje kotača s dizalicama, uključujući redovne inspekcije i pravovremenu zamjenu istrošenih komponenti, presudno je za siguran i pouzdan rad dizalice. Zanemarivanje održavanja kotača može dovesti do povećanja vremena zastoja, smanjene učinkovitosti i potencijalnih opasnosti od sigurnosti.



7. Kuka

1. Kuka dizalice industrijskog gantry dizalica kritična je komponenta koja omogućuje dizalici da podigne i pomiče različita opterećenja. Kuka je kontaktna točka između mehanizma za podizanje dizalice i opterećenja, što ga čini ključnim sučeljem za sigurne i učinkovite operacije.

2. Ovdje su ključne značajke i funkcije kuka za dizalice:

Značajke kuka za dizalice

Materijal: Kuke s dizalicama obično se izrađuju od čelika visoke čvrstoće ili legura kako bi se osiguralo da mogu izdržati velika opterećenja koja su uključena u rad dizanja. Materijal je odabran zbog njegove izdržljivosti i otpornosti na habanje

Dizajn: Dizajn kuke uključuje otvor na vrhu gdje se pričvršćuje na konop za dizanje, lanac ili drugi uređaj za dizanje. Donji dio kuke ima zakrivljeni oblik koji mu omogućava da se sigurno bavi točke dizanja na teretu.

Sigurnosni zasun: Mnoge su kuke opremljene sigurnosnim zasunom ili mehanizmom zaključavanja kako bi se spriječilo da se opterećenje slučajno isključi. Ovaj zasun mora biti ručno otvoren za oslobađanje opterećenja na željenom mjestu.

Ocjene opterećenja: Svaka kuka je ocijenjena za određena maksimalna opterećenja, a ključno je koristiti kuke koje su ocijenjene za predviđena opterećenja kako bi se osigurala sigurnost i usklađenost s propisima.



Motor

Motor industrijske dizalice je kritična komponenta koja pruža snagu potrebnu za podizanje i pomicanje opterećenja. Motori u gantry dizalicama obično su električni i mogu se kategorizirati u dvije glavne vrste na temelju njihove funkcije: motora za podizanje i putovanja (ili kretanja) motora.

Motor za podizanje odgovoran je za podizanje i spuštanje udice ili zgrab koji se bavi teretom. Primarna funkcija ovog motora je kontrola vertikalnog kretanja mehanizma za utovar dizalica.

Motori s dizalicama su moćna kuća industrijskih dizalica, pružajući energiju potrebnu i za pokretanje i pokretanje. Učinkovitost, pouzdanost i sigurnost dizalice uvelike ovise o učinkovitosti i izdržljivosti motora. Pravilni odabir, održavanje i redovne preglede ovih motora ključni su za osiguranje da dizalica djeluje glatko i sigurno. Bilo kakva pitanja s motorima mogu dovesti do operativne neučinkovitosti, povećanog stanke i potencijalnih sigurnosnih rizika, čime je brza pažnja na motoričke probleme neophodne.

.

SUSTAV I ALARMSKI SUSTAV ALARMI

1. Industrijske dizalice opremljene su zvučnim i laganim alarmnim sustavom i graničnim prekidačima kako bi se povećala sigurnost i operativna učinkovitost. Te komponente igraju ključnu ulogu u sprečavanju nesreća i osiguravajući da dizalica djeluje unutar svojih određenih parametara.

2. SUSTAVNI I ALARMIJSKI SUSTAV

Sustav zvuka i laganog alarma dizajniran je za upozorenje osoblja u blizini dizalice o njegovom operativnom statusu. Ovaj je sustav posebno važan u okruženjima u kojima dizalica djeluje u neposrednoj blizini radnika ili gdje je vidljivost ograničena.

3.Limit prekidača

Ograničeni prekidači su elektronički uređaji koji služe kao kritična sigurnosna značajka na industrijskim dizalicama. Otkrivaju položaj dizalice ili njegovih komponenti i isključuju snagu kada dizalica dosegne svoje operativne granice, sprječavajući potencijalne nesreće i oštećenja.

4.Both zvučni i svjetlosni alarmni sustav i granični prekidači sastavni su dio sigurnog rada industrijskih gantry dizalica. Alarmni sustav osigurava da su osoblje svjesno kretanja i operativnog statusa dizalice, smanjujući rizik od sudara ili drugih opasnosti. Ograničeni prekidači, s druge strane, automatiziraju sigurnost fizičkim sprječavanjem dizalice da djeluje izvan svojih granica dizajna. Ovi sustavi zajedno doprinose sigurnijem radnom mjestu i štite i opremu za dizalice i osoblje koje radi oko nje. Pravilno održavanje i redovito testiranje ovih sustava ključni su kako bi se osiguralo pouzdano i učinkovito funkcionirati.

10. sigurnosni uređaji

Uređaji za zaštitu od preopterećenja

Uređaji za zaštitu od preopterećenja dizajnirani su tako da spriječe da dizalica radi izvan svojih sigurnih ograničenja radnog opterećenja. Ovi uređaji nadziru opterećenje koje se podiže i ili će poslati upozorenje ili isključiti dizalicu ako opterećenje premaši navedenu granicu. Ovo je ključno za sprječavanje strukturnog oštećenja dizalice i izbjegavanje nesreća koje se mogu dogoditi zbog preopterećenja.

Ograničeni prekidači

Kao što je spomenuto ranije, granične sklopke automatski zaustavljaju dizalicu kada se približi kraju svog raspona putovanja ili kada bilo koja od njegovih komponenti dosegne svoje operativne granice. Ovi su prekidači neophodni za sprječavanje da dizalica premaši njegove fizičke granice, što bi moglo rezultirati oštećenjem strukture ili sudara s preprekama.

Uređaji protiv koklina

Uređaji protiv koklina posebno su važni u okruženjima u kojima više dizalica djeluje u neposrednoj blizini ili gdje postoji značajan prizemljeni promet. Ovi uređaji koriste senzore, fotoaparate ili druge tehnologije za otkrivanje prisutnosti drugih predmeta na putu dizalice i ili upozoravaju operatera ili automatski zaustavljaju pokret dizalice kako bi se spriječilo sudar.

Gumbi za zaustavljanje u nuždi

Gumbi za zaustavljanje u nuždi ručno su upravljane kontrole koje omogućuju operatoru dizalica ili bilo kojem ovlaštenom osoblju da odmah zaustave sve operacije dizalica u slučaju nužde. Ovi su gumbi strateški smješteni u lako doseg operatera i često su crveni i vrlo vidljivi.

Kočioni sustavi

Kočioni sustavi na industrijskim dizalicama dizajnirani su tako da se opterećenje čvrsto drži na mjestu kada nisu u pokretu i za pružanje kontroliranog zaustavljanja tijekom poslovanja. Te kočnice mogu biti mehaničke, električne ili kombinacije oboje, a kritične su za sprječavanje neočekivanih pokreta opterećenja koji bi mogli dovesti do nesreće.

Pokazatelji razine

Pokazatelji razine koriste se kako bi se osiguralo da je dizalica ravna tijekom rada, posebno prilikom podizanja preciznih ili osjetljivih opterećenja. Neravnomjerno dizanje može uzrokovati pomicanje opterećenja, što potencijalno dovodi do gubitka kontrole i nesreća. Ovi pokazatelji pomažu operatorima da održavaju ravnotežu i stabilnost dizalice.

Indikatori sigurnog radnog opterećenja

Indikatori sigurnog radnog opterećenja jasno označavaju maksimalnu sposobnost sigurnog opterećenja za dizalicu. Ove su informacije od vitalne važnosti za operatore kako bi osigurali da dizalica nije preopterećena i djeluje unutar svojih specifikacija dizajna.



11. UPOTRAČNI NAČIN

1. MANUALNA KONTROLA

Izravna intervencija: Operator dizalica izravno kontrolira pokrete dizanja i putničke dizalice pomoću ručnih kotača, poluge ili pritiskanja gumba. Ovaj način zahtijeva kvalificirane operatere koji ručno sinkroniziraju pokrete kako bi postigli željeno pozicioniranje opterećenja.

Jednostavni mehanizmi: Sustavi ručnog upravljanja uglavnom su jednostavniji u dizajnu i mogu biti manje skloni složenim kvarovima.

Ograničena preciznost: Preciznost pokreta dizalice ograničena je na vještinu i iskustvo operatera.

2.semi-automatska kontrola

Pomoćni rad: Operator dizalica koristi upravljačke uređaje kao što su džojstik ili prekidači za vesla za zapovijedanje dizalicom, ali sustav uključuje automatizirane značajke koje pomažu u kontroli brzine i sinkronizacije.

Poboljšana sigurnost: Polu-automatski sustavi često uključuju sigurnosne značajke poput automatskih zaustavljanja pri ograničenjima opterećenja ili granica putovanja.

Poboljšana učinkovitost: Ovi sustavi mogu poboljšati operativnu učinkovitost smanjujući potrebu za visoko kvalificiranim operatorima.

3. Automatska kontrola

Programirajuće logičke kontrolera (PLC): Operacije dizalice upravlja PLC -om, koji se može programirati za automatsko izvođenje specifičnih sekvenci operacija.

Precizna kontrola: Potpuno automatski sustavi nude preciznu kontrolu nad pokretima dizalice, omogućujući da se složeni manevri dosljedno izvršavaju.

Smanjena ljudska pogreška: Automatizirani sustavi smanjuju potencijal za ljudsku pogrešku, povećavajući sigurnost i pouzdanost.

Daljinski rad: U nekim se slučajevima u potpunosti automatske dizalice mogu upravljati na daljinu, uklanjajući operatera iz potencijalno opasnih okruženja.

4.Radio kontrola

Bežični rad: Operator dizalica koristi radio odašiljače za kontrolu dizalice iz daljine, što može biti posebno korisno u okruženjima u kojima je vizualni kontakt s dizalicom ograničen.

Povećana fleksibilnost: Radio kontrola omogućuje operatorima da se slobodno kreću po radnom području uz održavanje kontrole dizalice.

Sigurnosna razmatranja: Moraju se uspostaviti pravilno upravljanje frekvencijama i sigurnosne mjere kako bi se spriječilo smetnje ili neovlašteni rad dizalice.

5.Compution Control

Napredni sustavi: Neke dizalice mogu koristiti računalne sustave koji integriraju napredne značajke poput strojnog vida, umjetne inteligencije i analize podataka kako bi optimizirali operacije.

Prikupljanje podataka: Računalno kontrolirane dizalice mogu prikupiti operativne podatke koji se mogu koristiti za planiranje održavanja i operativnu optimizaciju.

Opcije sučelja: Operatori mogu komunicirati s dizalicom putem dodirnih zaslona ili drugih naprednih sučelja, pružajući detaljne mogućnosti povratnih informacija i kontrole.



12.SKETCH









A Contener Guma Tyred Gantry Crane (RTG)Nudi nekoliko prednosti koje ga čine popularnim izborom za rad kontejnera u lukama, terminalima i logističkim dvorištima. Evo ključnih prednosti:

1. Mobilnost i fleksibilnost

Gumene gume: Upotreba gumenih guma omogućava RTG -u da se slobodno kreće po dvorištu, a da pritom nije ograničen na tragove. To olakšava prijenos dizalice između različitih skupova spremnika i područja.

Multi-smjerni pokret: RTG -ovi se mogu kretati u različitim smjerovima (naprijed, unatrag, dijagonalno ili bočno), povećavajući fleksibilnost u zatvorenim prostorima ili gusto nabijenim dvorištima.

2. Učinkovito iskorištavanje prostora

Visoka sposobnost slaganja: RTG -ovi mogu smjestiti spremnike do 6 do 8 kontejnera visokih i obično u 5 do 8 redova, maksimizirajući uporabu vertikalnog i vodoravnog prostora u dvorištu spremnika.

Uski prolazi: Zbog njihovih preciznih pokreta i sposobnosti rada u tijesnim prostorima, RTG -ovi pomažu u smanjenju prostora za prolazu između hrpa kontejnera, omogućujući veću gustoću spremnika i kapaciteta dvorišta.

3. Isplativa operacija

Niži operativni troškovi: RTG-ovi su općenito isplativije za rad od željezničkih dizalica (RMGS) jer im nije potrebna fiksna infrastruktura poput tračnice.

Energetska učinkovitost (električni RTG): Električni RTG-ovi (E-RTG) smanjuju potrošnju goriva, operativne troškove i emisije ugljika u usporedbi s RTG-ovima s dizelskim pogonom, čineći ih dugoročnim ekološkim i ekonomičnijim.

4. Povećana produktivnost dvorišta

Visoki kapacitet rukovanja: RTG -ovi su dizajnirani za brzo i učinkovito rukovanje velikim količinama spremnika, povećavajući ukupnu propusnost dvorišta. Njihova sposobnost kretanja između različitih redova spremnika bez ograničenja željeznica dodatno povećava produktivnost.

Brzo kretanje i slaganje: Sposobnost brzog kretanja između hrpa spremnika i učinkovito podizanje i niže spremnika pomaže optimizirati tijek rada i minimizirati vrijeme rukovanja spremnika.

5. Prilagodljivost

Raznolikost veličine spremnika: RTG -ovi su sposobni za rukovanje standardnim 20- stopalom i 40- spremnici za stopala i, u nekim slučajevima, mogu podnijeti druge veličine s podesivim rasipačima.

Višenamjenska upotreba: Osim rukovanja kontejnerima, RTG -ovi se mogu prilagoditi za upotrebu u različitim operacijama kao što su rukovanje skupnim materijalima ili preveliki teret, nudeći operativnu svestranost.

6. Niži zahtjevi za infrastrukturom

Nema potrebe za fiksnim tračnicama: Za razliku od željezničkih dizalica, RTG-ovima ne zahtijevaju trajne tračnice za kretanje. To smanjuje početne troškove instalacije, zahtjeve za infrastrukturom i troškove održavanja povezanih s tračnicama.

Fleksibilan raspored dvorišta: Bez potrebe za tragovima, RTG -ovi nude slobodu rekonfiguriranja rasporeda dvorišta kontejnera, povećavajući operativnu fleksibilnost i olakšavajući ih integriranje u postojeće objekte.

7. Poboljšane značajke sigurnosti i automatizacije

Tehnologija protiv spore: RTG-ovi su opremljeni anti-sway sustavima za stabilizaciju opterećenja tijekom dizanja i pokretanja, smanjujući rizik od nesreća i poboljšanje operativne sigurnosti.

Daljinski i automatizirani rad: Moderni RTG-ovi mogu se na daljinsko upravljati ili čak poluautomatizirati, smanjujući potrebu za ručnom intervencijom, povećanjem sigurnosti i poboljšanju operativne preciznosti.

8. Koristi okoliša

Niže emisije (električni RTG): RTG-ovi s električnim pogonom proizvode niže emisije od svojih kolega s dizelskom pogonom, doprinoseći zelenijim operacijama i usklađenost s okolišnim propisima.

Hibridni modeli: Neki RTG -ovi koriste hibridnu tehnologiju, kombinirajući električnu i dizelsku energiju, što dodatno smanjuje potrošnju goriva i emisije istovremeno pružajući operativnu fleksibilnost.

9. Skalabilnost

Pogodno za različite veličine terminala: RTG-ovi su prikladni za terminale različitih veličina, od intermodalnih dvorišta malih razmjera do velikih kontejnskih priključaka, jer se lako skaliraju i prilagođavaju prema veličini i operativnim potrebama dvorišta.

10. Brzo raspoređivanje i slabo održavanje

Jednostavan za raspoređivanje: RTG -ovi se relativno brzo instaliraju i postavljaju u kontejnerski dvorišta u usporedbi s drugim vrstama dizalica koje zahtijevaju trajnu infrastrukturu.

Slabo održavanje: Moderni RTG -ovi, posebno električni ili hibridni modeli, izgrađeni su s manje pokretnih dijelova i dizajnirani su za smanjenje potrebe za čestim održavanjem, minimiziranjem zastoja i operativnih troškova.

Ukratko,Guma Tyred Gantry dizalicaPruža fleksibilno, učinkovito i ekonomično rješenje za rukovanje kontejnerima u dinamičkom i visokoj gustoći, što ga čini ključnom imovinom u logističkoj i brodarskoj industriji.





A Guma Tyred Gantry Crane (RTG)Široko se koristi u raznim industrijama gdje je potrebno učinkovito rukovanje kontejnerima i upravljanje materijalima. Njegova fleksibilnost, mobilnost i kapacitet za slaganje spremnika čine ga ključnim dijelom opreme u nekoliko primjena. Evo ključnih područja na kojima se primjenjuju RTG -ovi:

1. Terminali i portovi kontejnera

Primarna upotreba: RTG -ovi se prvenstveno koriste u morskim lukama i kontejnerskim terminalima za rukovanje i slaganje spremnika. Oni su ključni za utovar i istovar spremnika s brodova i prenošenje na skladištenje ili kamione radi daljnjeg prijevoza.

Slaganje spremnika: RTG-ovi omogućuju slaganje spremnika visoke gustoće, optimizirajući uporabu raspoloživog prostora dvorišta i omogućavanje učinkovitog skladištenja i pronalaženja kontejnera.

2. Intermodalna dvorišta

Intermodalni prijenos: RTG -ovi se koriste u intermodalnim dvorištima za prijenos kontejnera između različitih načina prijevoza, poput kamiona, vlakova i brodova. Njihova mobilnost čini ih idealnim za premještanje kontejnera po dvorištu, a da ih ne ograničavaju tračnice.

Željezničke operacije: RTG -ovi se koriste za podizanje spremnika na i isključujući željezničke automobile, što olakšava intermodalni transport, što uključuje upotrebu željezničkih i cestovnih vozila za pomicanje spremnika na velike udaljenosti.

3. Logistika i distribucijski centri

Skladištenje kontejnera: Logističke tvrtke koriste RTG -ove za slaganje i spremanje kontejnera u velikim distribucijskim centrima, osiguravajući učinkovitu upotrebu prostora i jednostavan pristup za opterećenje i istovar.

Rukovanje materijalom: RTG -ovi se također koriste za obradu različitih vrsta tereta i materijala, osim spremnika, što ih čini svestranim za različite vrste logističkih operacija.

4. Unutarnji skladišta (ICDS)

Rukovanje kontejnerom: RTG -ovi se obično koriste u unutrašnjim kontejnerskim skladištima (ICDS) koji se nalaze daleko od morske luke. Oni olakšavaju skladištenje, prijenos i rukovanje kontejnerima koji dolaze iz ili namijenjeni za luke, pružajući ekonomično rješenje za upravljanje kontejnerima u unutrašnjosti.

Dekongestiranje luka: Unutarnje kontejnerske skladišta pomažu u dekeniranju užurbanih morskih luka privremeno skladištenjem kontejnera daleko od luke, a RTG -ovi su u tim operacijama kritični za upravljanje slaganjem kontejnera i učinkovitom pretraživanju.

5. Zone slobodne trgovine i posebne ekonomske zone (SEZS)

Trgovina i proizvodnja: U zonama slobodne trgovine i SEZ -ima RTG -ovi se koriste za rješavanje kontejnera koji su uključeni u uvozne\/izvozne aktivnosti i proizvodnju. Ova područja često zahtijevaju učinkovito upravljanje velikim količinama spremnika, a RTG -ovi igraju ključnu ulogu u organiziranju i rukovanju.

Carinske operacije: RTG -ovi pomažu u skladištu i kretanju spremnika koji su podvrgnuti carinskim inspekcijama, ubrzavajući proces inspekcije i poboljšavajući ukupnu operativnu učinkovitost.

6. Građevinski i infrastrukturni projekti

Rukovanje montažnim materijalima: U velikim građevinskim ili infrastrukturnim projektima RTG se ponekad koriste za obradu montažnih materijala ili teške opreme pohranjene u kontejnerima. To je posebno korisno u projektima koji zahtijevaju opsežno rukovanje materijalima u privremenim prostorima za skladištenje.

Podizanje teškog opterećenja: RTG -ovi se također mogu prilagoditi za podizanje teške građevinske opreme i materijala na mjestima na kojima su potrebne visoke slaganje ili mobilne operacije dizalica.

7. Energija i elektrane

Rukovanje velikom opremom: U industrijama kao što su energija i elektrane, RTG -ovi se mogu koristiti za rukovanje prevelikom ili teškom opremom i strojevima koji se isporučuju u kontejnerima. Omogućuju fleksibilno rješenje za dizanje, premještanje i postavljanje teških predmeta u skladištenje ili operativne prostore.

8. Rukovanje rudarstvom i rasutim materijalima

Transport rasutih kontejnera: RTG -ovi se ponekad koriste u rudarskim operacijama za rukovanje spremnicima sa skupnim materijalima. To uključuje pomicanje rude, minerala ili sirovina koje su pohranjene u velikim spremnicima za prijevoz u druge objekte za obradu.

Učinkovite operacije dvorišta: Sposobnost dizalice da se slobodno kreće i obrađuje više spremnika istodobno čini vrijednom imovinom u rudarskim operacijama u kojima je potrebno prevesti velike količine materijala.

9. Brodogradilišta

Brodogradnja i održavanje: RTG -ovi se koriste u brodogradilištima za rukovanje kontejnerima i opremom tijekom izgradnje, popravka i održavanja brodova. Pomažu u pokretnim dijelovima, strojevima i drugim osnovnim materijalima pohranjenim u kontejnerima.

Rukovanje teretom: RTG -ovi se također koriste u brodogradilištima koji upravljaju teretnim utovarama i istovarama za brodove koji nose kontejnere ili druge vrste tereta.

10. Automobilska industrija

Skladištenje vozila i dijela: Automobilska industrija koristi RTG -ove za rukovanje kontejnerima ispunjenim dijelovima vozila ili čak kompletnim vozilima. RTG -ovi olakšavaju učinkovito slaganje i organizaciju ovih spremnika u velikim dvorištima ili skladišnim prostorima.

11. Teška industrija i proizvodnja

Rukovanje industrijskom opremom: U proizvodnim postrojenjima, posebno onima koji se bave teškom industrijskom opremom, RTG -ovi se koriste za prijevoz velikih predmeta pohranjenih u kontejnerima između različitih dijelova objekta. Posebno su korisni u operacijama u kojima su optimizacija prostora i mobilnost presudna.

Prijevoz materijala: RTG -ovi se također koriste za pomicanje sirovina ili gotovih proizvoda unutar velikih industrijskih objekata, poboljšavajući učinkovitost rukovanja materijalima.

12. Prijave za vojnu i obranu

Rukovanje vojnim teretom: RTG se ponekad koriste u vojnoj i obrambenoj logistici za rukovanje vojnom opremom i zalihama pohranjenim u kontejnerima. Ove dizalice nude mogućnost brzog mobilizacije i organiziranja vojnih materijala u poljskim skladištima ili bazama.

Logistička podrška: RTG -ovi se mogu rasporediti u vojne baze ili luke za rukovanje vojnim kontejnerima i organiziranje opreme za brzo implementaciju u operacijama.

13. Recikliranje i gospodarenje otpadom

Rukovanje materijalima koji se mogu reciklirati: RTG -ovi se koriste u postrojenjima za recikliranje gdje se velike količine materijala za recikliranje upravljaju i pohranjuju u kontejnerima. Omogućuju učinkovito kretanje i slaganje ovih spremnika, poboljšavajući iskorištenost prostora u dvorištima za recikliranje.

Rukovanje kontejnerom za otpad: U nekim se slučajevima RTG -ovi mogu upotrijebiti za obradu kontejnera koji se koriste za upravljanje otpadom, posebno u objektima koji pohranjuju ili prenose velike količine otpada.

Sažetak prijava:

Portovi i kontejnerski terminali

Intermodalna dvorišta i željezničke operacije

Logistika, skladištenje i distribucija

Unutarnji skladišta (ICDS)

Posebne ekonomske zone (SEZS)

Građevinski i infrastrukturni projekti

Rukovanje rudarstvom i rasutim materijalima

Brodogradilišta i automobilska industrija

Teške proizvodne i elektrane

Vojna i obrambena logistika

Recikliranje i gospodarenje otpadom

Ove raznolike aplikacije pokazuju svestranost i važnost RTG -a u industrijama u kojima su rukovanje kontejnerima, mobilnost i slaganje presudni za operativnu učinkovitost.





1. Dizajn i inženjering

Detaljni inženjering: Razvijte detaljne inženjerske crteže i specifikacije, uključujući glavnu gredu, podizanje, kolica, krajnje kočije i druge komponente.

Simulacija i modeliranje: Koristite računalno dizajnirane (CAD) i simulacijske alate za modeliranje performansi dizalice i optimizaciju njegovog dizajna.

2. Odabir materijala

Specifikacije materijala: Odaberite visokokvalitetne materijale koji udovoljavaju zahtjevima za čvrstoćom, trajnosti i otpornošću topline. Uobičajeni materijali uključuju čelik visoke čvrstoće, legure i specijalizirane premaze.

Nabava: Izvorni materijali odobrenih dobavljača, osiguravajući da ispunjavaju potrebne standarde kvalitete i certificiranja.

3. Izrada komponenata

Rezanje i oblikovanje: Izrezati i oblikovati sirovine u potrebne komponente, poput greda, stupova i nosača. To može uključivati ​​procese poput rezanja plazme, rezanja lasera i obrade. To uključuje zavarivanje glavne zrake, krajnje kočije i ostale dijelove koji nose opterećenje.

4. Skupština

Pod-sastavljanje: Sastavite pojedinačne komponente, poput sustava za podizanje, kolica i krajnjih kolica, u pod-sasvale. To uključuje spojenje dijelova i osiguravanje pravilnog poravnanja. Glavni montaža: Kombinirajte pod-asembole za izgradnju kompletne strukture dizalica. To uključuje montiranje dizalice i kolica na glavnu gredu, pričvršćivanje krajnjih kolima i ugradnju upravljačkih sustava.

5. Integracija sustava

Električni sustavi: Ugradite električne komponente, uključujući motore, upravljačke ploče, ožičenje i senzore. Osigurajte da su električni sustavi dizalice pravilno integrirani i testirani.

Upravljački sustavi: implementirajte i konfigurirajte upravljačke sustave, poput programabilnih logičkih kontrolera (PLC), daljinskih upravljača i sigurnosnih uređaja. Provjerite da li upravljački sustavi ispravno funkcioniraju i kalibriraju.

6. Osiguranje testiranja i kvalitete

Preoperacijsko testiranje: Provedite preoperativne testove kako biste provjerili funkcionalnost dizalice, uključujući ispitivanje opterećenja, operativno ispitivanje mehanizama za dizanje i putovanja i provjere upravljačkog sustava.

Sigurnosno ispitivanje: Provjerite da li sigurnosne značajke, poput graničnih prekidača, alarmi i zaustavljanja u nuždi, rade ispravno i ispunjavaju sigurnosne standarde.

Pregled: izvršite detaljan pregled strukture i komponenti dizalice kako biste osigurali poštivanje specifikacija dizajna i standarda kvalitete.

7. Konačna podešavanja i umjeravanje

Fino podešavanje: napravite sve potrebne prilagodbe kako biste optimizirali performanse dizalice i osigurali nesmetan rad. To može uključivati ​​senzore za umjeravanje, podešavanje kontrola i fino podešavanje sustava za dizanje.

Dokumentacija: Pripremite i pregledajte dokumentaciju, uključujući priručnike za rad, vodiče za održavanje i sigurnosne upute.

8. Dostava i instalacija

Transport: Dogovorite se za transport dizalice na mjesto ugradnje, osiguravajući da se ona rješava i otprema kako bi se spriječila oštećenja.

Instalacija: Nadgledajte instalaciju dizalice u postrojenje kupca, uključujući montažu, usklađivanje i povezivanje s izvorima napajanja i upravljačkim sustavima.

Obuka: Osigurajte obuku operatera i osoblja za održavanje kako bi se osiguralo da su upoznati s radnim i sigurnosnim postupcima dizalice.

9. Puštanje u rad i primopredaj

Puštanje u pogon: Provedite konačne testove puštanja u rad kako bi se provjerilo radi li dizalica pravilno u stvarnim uvjetima i ispunjava specifikacije performansi.

Handover: Službeno predajte dizalicu kupcu, pružajući svu potrebnu dokumentaciju, uključujući potvrde o usklađenosti, jamstvene informacije i raspored održavanja.







Inspekcija materijala

Pregled kvalitete: Na kupljenim sirovinama provodi se stroga inspekcija kvalitete kako bi se osiguralo da ispunjavaju dizajnerske zahtjeve i nacionalne standarde.

Skladištenje materijala: Kvalificirani materijali pohranjuju se prema klasifikaciji kako bi se spriječila korozija ili oštećenja.

Rezanje i formiranje

Rezanje čelika: Koristite rezanje plazme, rezanje lasera ili rezanje plamena i druge tehnologije za rezanje čelika prema veličini crteža dizajna.

FORMING PROIZVODNJA: Oblikujte čeličnu ploču kroz savijanje, valjanje, zavarivanje i ostale procese za proizvodnju glavnog snopa, krajnjeg snopa i drugih strukturnih dijelova.

Zavarivanje

Komponentno zavarivanje: Izrezani i formirani čelični dijelovi zavareni su u glavnim strukturama poput glavne grede, krajnje grede i kolica. Proces zavarivanja treba strogo kontrolirati kako bi se osigurala strukturna čvrstoća i kvaliteta zavarivanja.

Pregled zavarivanja: Koristite nerazorna tehnologija ispitivanja (poput ultrazvučnog ispitivanja, radiografskog ispitivanja) kako biste pregledali zavare kako biste osigurali da nema pukotina ili drugih oštećenja.

Obrada

Precizna obrada: Precizna obrada vrši se na ključnim komponentama dizalice, poput setova kotača, sjedala za ležajeve, remenica itd. Kako bi se osigurala njihova dimenzijska točnost i kvaliteta površine.

Sklop cijelog stroja

Opća skupština: Na temelju prethodnog sastavljanja provodi se cjelokupni sastavljanje dizalice, uključujući konačnu ugradnju glavne zrake, krajnje snop, mehanizam za podizanje, mehanizam za hodanje itd.

Puštanje u pogon i testiranje

U dinamičnim uvjetima testira se radna performansa dizalice, uključujući testiranje dizanja, hodanja, upravljanja i drugih funkcija. Provjerena je ukupna veličina sastavljenog mosta dizalica kako bi se osiguralo da sve dimenzije ispunjavaju zahtjeve za dizajnom.

Tretman prskanja i antikorozije

Uklanjanje hrđe na površini: Uklanjanje hrđe na površini dizalice, uobičajene metode uključuju pješčanu ploču, kiselo itd. Primer prskanje: prskanje antikorozijskog temeljnog premaza na tretiranoj površini kako bi se spriječilo metalnu oksidaciju i koroziju. Prskanje u boji gornjeg premaza: prskajte gornji premaz prema zahtjevima kupca ili industrijskim standardima kako bi se dizalici pružili zaštitni i ukrasni učinak. Označavanje: Nakon prskanja označite podatke o identifikaciji dizalice u skladu sa specifikacijama, poput modela, nazivnog opterećenja, itd.

Tvornica i instalacija

Pakiranje i prijevoz

Zaštita pakiranja: Zaštitno pakirajte ključne komponente dizalice kako biste spriječili oštećenja tijekom transporta. Aranžman za prijevoz: Prema uvjetima veličine opreme i transporta, odaberite odgovarajuću metodu prijevoza za prijevoz dizalice na kupčevo mjesto.

Prihvaćanje i dostava

Prihvaćanje kupca

Prihvaćanje na licu mjesta: Kupac provodi prihvaćanje dizalice na licu mjesta prema ugovorima i tehničkim specifikacijama kako bi provjerio performanse i kvalitetu opreme.

Ispravljanje problema: Ako se nađu bilo kakvi problemi, proizvođač ih mora ispraviti na vrijeme kako bi osigurao da oprema u potpunosti ispunjava zahtjeve kupca. Obuka za isporuku i upotrebu: Proizvođač obično obučava kupčeve operatore kako bi osigurao da mogu ispravno i sigurno upravljati dizalicom.

Popularni tagovi: kontejner guma Tyred gantry dizalica, kineska kontejnerska guma Tyred gantry dizalica, dobavljači, tvornica
