Dizalica

• Dizalice za vatrogasne pruge su industrijska oprema za dizanje posebno dizajnirana za upotrebu u opasnim okruženjima gdje postoji rizik od požara ili eksplozije. Ove dizalice dizajnirane su tako da u skladu sa sigurnosnim standardima i propisima, osiguravajući da se mogu sigurno podići i pomicati velika opterećenja u zapaljivom okruženju plina, pare ili prašine. Ove dizalice su izgrađene s kućištima koje sprječavaju da bilo kakve unutarnje iskre ili topline bježe i zapale okolni zrak. Ovjereni su za upotrebu u opasnim područjima kao što su naftne i plinske postrojenja, kemijska industrija ili područja s eksplozivnom prašinom.
• Vatrogasna dizalica izrađena je od materijala visoke čvrstoće kako bi izdržala ekstremne uvjete kao što su visoke temperature, korozivno okruženje i velika opterećenja.



Mjesto podrijetla: Henan, Kina

Jamstvo: Glavno tijelo 12 mjeseci

Osigurana usluga nakon prodaje: terenska instalacija, puštanje u rad i obuku

Radna dužnost: a 3- a5

Način rada: kontrola zemlje ili upravljanje kabinom, bežični daljinski upravljač

Boja slika: Na zahtjev

Električna zaštita: IP54, IP55

Brzina dizanja\/putovanja: jednostruka\/dvostruka brzina ili na zahtjev

Temperatura okoline: -25 ~ 100 Celzijusa, na zahtjev

Radni napon: 3 faza 380V 50Hz ili na zahtjev

Materijal: Q235\/Q345 Čelična ploča, onRequest



1. Glavna greda

Glavni snop vatrene dizalice je kritična strukturna komponenta koja se koristi za podupiranje dizalice i izdržavanje velikih opterećenja prilikom rada u opasnim okruženjima.
Obično je izrađen od čelika visoke čvrstoće kako bi se osigurala izdržljivost. Oblik je obično zraka I-snop ili kutija za maksimalni kapacitet opterećenja. Ojačanje dodatno pojačanje može se dodati u izdržavanje visokih temperatura i eksplozivnog okruženja.

2. Sustav za lifting

Sustav podizanja vatrootporne dizalice dizajniran je za sigurno djelovanje u opasnim okruženjima u kojima su prisutni eksplozivni plinovi, pare ili prašine.
Ove se dizalice često koriste u industrijama kao što su nafta i plin, kemijska biljaka i rudarstva. Evo pregleda komponenti sustava za podizanje i kako rade u vatrootpornoj dizalici:
1. Vatrootporna električna dizalica: posebno dizajnirana za sprečavanje raspršivanja iskre i upravljanja toplinom.
2. Motor za podizanje: eksplozija otporna, s toplinskom zaštitom i izolacijom.
3. Uže\/lanac kuke i žice: izrađen od materijala visoke čvrstoće i dizajniran da spriječi prekomjerno trenje ili stvaranje topline.

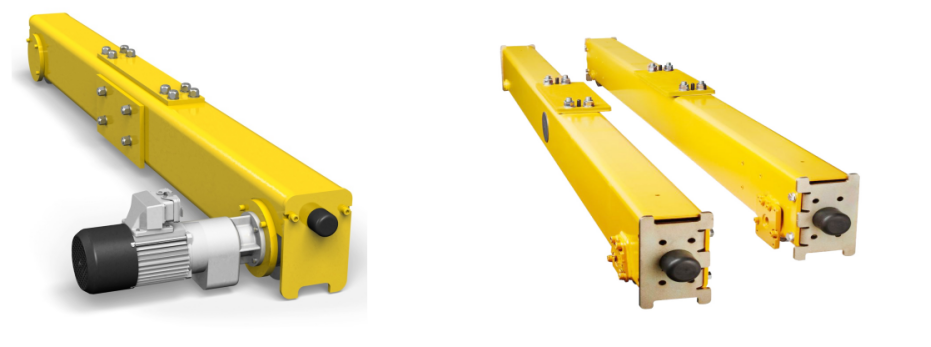

3.endnosač

Krajnja greda vatrootporne dizalice ključna je komponenta dizajnirana za podršku i usmjeravanje mosta dizalica dok se kreće duž snopa staze. Vatrootporne dizalice posebno su dizajnirane kako bi spriječile eksplozije u opasnim okruženjima u kojima su prisutni zapaljivi plinovi, pare ili prašina. Krajnji snop igra vitalnu ulogu u osiguravanju da se dizalica kreće glatko i sigurno.
1. Dizajn otporan na eksploziju: izrađen od vatrootpornih materijala. Vatrootporna kućišta za električne komponente sprječavaju paljenje opasnih plinova.
2. Konstrukcija teške dužnosti: izrađena od čelika visoke čvrstoće da bi izdržala velika opterećenja i oštre industrijske uvjete. Precizno obrađeni kotači i ležajevi:
3. Visokokvalitetni kotači (obično izrađeni od čelika ili poliuretana) za glatko kretanje. Leževi protiv trenja smanjuju habanje i povećavaju izdržljivost.

4. Mehanizam putovanja



Mehanizmi putovanja dizalicama za vatrootporne dizalice dizajnirani su tako da osiguraju sigurno i učinkovito kretanje u opasnim okruženjima u kojima su prisutni eksplozivni plinovi ili prašina.
1. Komponente mehanizma za putovanja dizalica
Pogon: Uključuje vatrootporni motor i mjenjač za glatko kretanje.
Kotači i krajnji okviri: Kotači visoke čvrstoće postavljene na krajnje okvire osiguravaju stabilnost i glatko kretanje staze dizalice.
Sustav zapisa: teške staze ili tračnice dizajnirane za aplikacije otporne na eksploziju.
Kočnice: Elektromagnetske ili hidrauličke vatrogasne kočnice pružaju kontrolirano zaustavljanje i sigurnost.
Upravljački sustavi: Uključite vatrootporne stanice gumba, daljinske upravljače ili automatizaciju temeljene na PLC-u za precizan rad.
2. Značajke mehanizma putovanja vatrootpornim dizalicama
Motori otporni na eksploziju: posebno dizajnirani motori s plamenim kućištima (EX-D) kako bi se spriječilo da iskre zapale opasne plinove.
Intrinzično sigurno ožičenje: Električne komponente u skladu s ATEX -om, IECEX -om ili sličnim sigurnosnim standardima.
Teški mjenjači: zatvoreni i zapečaćeni kako bi se spriječilo nakupljanje iskre ili topline.
Glatko ubrzanje i usporavanje: pogoni promjenjive frekvencije (VFD) ili mehanizmi mekog pokretanja smanjuju mehanički stres.
Trajnost i otpornost na koroziju: izrađena od materijala koji izdrže oštra industrijska okruženja.



5. Mehanizam za putovanja

Mehanizam putovanja kolica vatrootporne dizalice dizajniran je tako da radi sigurno i pouzdano u opasnim okruženjima u kojima mogu biti prisutni eksplozivni plinovi, pare ili prašine.
1. Komponente mehanizma za putovanje kolicama
Motor otporan na plameni: posebno dizajniran motor otporan na eksploziju, obično u skladu s ATEX, IECEX ili NEC standardima.
Sustav mjenjača i pogona: Snaga s motora prenosi na kolica, osiguravajući glatko, kontrolirano kretanje.
Vatrootporna kočnica: Elektromagnetske ili diskovne kočnice koje se koriste za držanje kolica na mjestu kada se izgubi snaga.
Kotači i staze: izrađeni od vatrootpornih materijala, pokreću se na stazama kako biste premjestili komponente dizanja.
Električna upravljačka ploča: zatvorena u vatrootpornom kućištu kako bi se spriječilo da iskre zapale opasno okruženje.
Ograničeni prekidači i sigurnosni senzori: Spriječite prekomjerno prenošenje i osigurajte precizno pozicioniranje.
Kabelski i festonski sustav: vatrootporni kabeli ili žice sigurno napajaju snagu.
2. Princip rada
Kad operater pokrene kolica preko upravljačke ploče ili daljinsko upravljanje, vatrootporni motor isporučuje napajanje u mjenjaču, koji pokreće kotačiće kotača.
Kolica se kreće duž mosta dizalica, prevozivši dizalicu i opterećuje se na željeno mjesto.
Kočnica se automatski uključuje kad se ukloni snaga, osiguravajući da se kolica sigurno zaustavi.
Ograničeni prekidači ograničavaju kretanje izvan sigurnih radnih ograničenja.
3. Sigurnosne značajke
Kućište otporno na eksploziju sprječava pobjeći iskre ili toplinu.
Materijali koji ne spare smanjuju rizik od paljenja trenja.
Sustav zaustavljanja u nuždi brzo isključuje kolica kad je to potrebno.

6. Kotač



Kotači dizalica za vatrootporne dizalice posebno su dizajnirane komponente za dizalice koje djeluju u opasnim okruženjima, poput kemijskih biljaka, rafinerija i rudarskih mjesta.
Ovi su kotači pažljivo dizajnirani tako da ispunjavaju standarde eksplozije i vatrogasne sigurnosti, osiguravajući da neće proizvesti iskre ili pregrijavanje tijekom rada.
Ključne značajke vatrootpornih kotača dizalica:
Materijali: Izrađeni od čelika ili legura s toplinom, koji su podložni teškim opterećenjima i trošenju.
Vatrootporno certificiranje: ispunjava ATEX, IECEX ili druge standarde otporne na eksploziju kako bi se osigurao siguran rad u opasnim područjima.
Svojstva protiv sparenosti: Dizajnirana za minimiziranje trenja i sprečavanje iskre.
Precizna obrada: osigurava glatko kretanje i smanjuje buku i vibraciju.
Površinski premaz: često obloženi materijalima protiv korozije i topline za povećanu izdržljivost.



7. Kuka

Kuka za dizalice za plamenu izoličnu dizalicu ključna je komponenta dizajnirana za upotrebu u opasnim okruženjima u kojima su prisutni zapaljivi plinovi, pare ili prašina. Ove kuke moraju ispuniti stroge standarde sigurnosti i certificiranja kako bi se spriječilo iskre i osigurao siguran rad.
Ključne značajke udice s dizalicama od plamena:
Materijal-napravljen od legura visoke čvrstoće, neparnice, poput bronce ili nehrđajućeg čelika, kako bi se smanjio rizik od iskre.
Opterećenje - dizajniran prema kapacitetu dizanja dizalice, obično slijedeći međunarodne standarde poput EN 818, ASME B30.10 ili DIN 15401\/15402.
Otpornost na koroziju - često obložena ili tretirana kako bi izdržala oštra industrijska okruženja.
Certifikacija otporna na eksploziju-mora se pridržavati ATEX, IECEX ili NEC standarda za opasne lokacije.
Sigurnosne značajke - Uključuje sigurnosne zasune i mehanizme zaključavanja kako bi se spriječilo slučajno oslobađanje opterećenja.

8.Motor

Motor s dizalicama s plamenom posebno je dizajniran motor koji se koristi u opasnim okruženjima u kojima su prisutni eksplozivni plinovi, pare ili prašina. Ovi su motori izgrađeni kako bi se spriječilo paljenje okolnih zapaljivih materijala, osiguravajući sigurnost u industrijama poput nafte i plina, kemikalija, rudarstva i lijekova.
Ključne značajke motora s dizalicama od plamena:
Dizajn otporan na eksploziju-kućište motora dizajnirano je tako da izdrži unutarnje eksplozije bez zapaljenja vanjske atmosfere.
Zaštita ulazak (IP ocjena) - Obično ocijenjena IP55 ili više za zaštitu od prašine i vode.
Klasifikacija temperature - osigurava da temperatura površine ostaje ispod temperature paljenja zapaljivih tvari.
Robusni materijal za kućište - obično izrađen od lijevanog željeza ili aluminija s ojačanim brtvljenjem.
Uobičajene specifikacije:
Snaga: kreće se od 0. 5 kW do 100 kW (ili više).
Napon: 380V, 440V, ili prilagođeno prema zahtjevu.
Montaža: stopala montirana ili prirubnica.
Brzina: 750 o \/ min, 1000 o \/ min, 1500 o \/ min ili 3000 o \/ min.
Metoda hlađenja: TEFC (potpuno zatvoreni ventilator hlađen) ili TENV (potpuno zatvoreni ne-ventilirani).

9. SUSTAVNI I ALARMIJA SISTEM ALARM I LIMITELJ

Zvučni i lagani alarmni sustav i granični prekidač su ključne sigurnosne komponente plamene proteže dizalice, koja je dizajnirana za upotrebu u opasnim okruženjima, poput onih s eksplozivnim plinovima ili prašinom. Evo pregleda svakog:
1. Sustav zvuka i laganog alarma
Ovaj sustav upozorava operatere i radnike na tom području o pokretu dizalice, operativnom statusu ili hitnim slučajevima.
🔹 Komponente:
Zvučni alarm (zujanje\/sirena): stvara glasan zvuk kako bi upozorio ljude.
Vizualni alarm (svjetiljka\/bljeskalica): pruža bljeskajući ili rotirajući svjetlosni signal.
Upravljačka jedinica: aktivira alarme na temelju specifičnih uvjeta (npr. Preopterećenje, kretanje, zaustavljanje hitne pomoći).
🔹 Funkcije:
Upozorava pokretanje ili pokret dizalica.
Upozorenja za uvjete preopterećenja.
Signalizira greške ili zaustavljanje hitnih slučajeva.
Osigurava sigurnost u eksplozivnim okruženjima pomoću Flameofoif (Ex-Oiff) komponenti.
2. ograničenje prekidača
Ogranični prekidač sprječava da dizalica premaši svoj siguran operativni raspon, osiguravajući sigurnost i sprečavanje oštećenja.

10. sigurnosni uređaji



Plameeofan dizalice, poznate i kao dizalice otporne na eksploziju, dizajnirane su za upotrebu u okruženjima gdje postoji rizik od eksplozija zbog zapaljivih plinova, prašine ili pare. Ove dizalice moraju biti opremljene određenim sigurnosnim uređajima kako bi se osigurao siguran rad u opasnim područjima. Evo 10 sigurnosnih uređaja koji se obično koriste u vatrootpornim dizalicama:

Motori otporni na plamene: Ovi su motori dizajnirani tako da spriječe paljenje zapaljivih plinova ili prašine u okolnoj atmosferi. U prilogu su u plamenoovim kućištima da sadrže bilo kakve iskre ili toplinu koje generira motor.

Električne komponente otporne na eksploziju: Sve električne komponente, uključujući prekidače, spojne kutije i upravljačke ploče, dizajnirane su tako da budu otporne na eksploziju i spriječi oslobađanje iskre koje bi mogle zapaliti zapaljivu atmosferu.

Ograničivači opterećenja: Ovi uređaji sprječavaju da dizalica podigne opterećenja izvan njegovog nazivnog kapaciteta, smanjujući rizik od mehaničkog kvara i potencijalnih nesreća.

Zaštita od preopterećenja: Slično kao ograničivači opterećenja, sustavi zaštite od preopterećenja automatski zaustavljaju rad dizalice ako premašuje sigurnu nosivost, sprječavajući oštećenje dizalice i okoliša.

Gumbi za zaustavljanje u nuždi: Oni su strateški smješteni na sustavima dizalice i daljinskog upravljanja kako bi se omogućilo brzo zaustavljanje dizalice u slučaju nužde.

Sustavi uzemljenja i povezivanja: Pravilno uzemljenje je neophodno u okruženjima sklonim eksplozijom kako bi se spriječilo nakupljanje statičkog elektrika, što bi moglo uzrokovati iskre. Vezanje osigurava električni kontinuitet između svih dijelova dizalica.

PROIZVODNJI PUNI: Ove kućice dizajnirane su tako da sadrže bilo kakvu eksploziju ili požar koji potječe iz električne opreme iznutra, sprečavajući je da zapale okolnu opasnu atmosferu.

Toplinska zaštita: Plameeopropusne dizalice često su opremljene toplinskim senzorima koji prate temperaturu motora i električnih komponenti kako bi se spriječilo pregrijavanje i smanjio rizik od požara ili eksplozije.

Intrinzično sigurni upravljački krugovi: Ovi krugovi ograničavaju energiju dostupnu u sustavu kako bi se spriječilo stvaranje iskre i topline u područjima gdje mogu postojati eksplozivna atmosfera.

Sustavi za otkrivanje i suzbijanje požara: Ovi sustavi otkrivaju prisutnost požara i automatski aktiviraju mehanizam za suzbijanje požara, poput pjene ili CO2, kako bi ugasili bilo koji plamen i spriječili daljnja oštećenja.

11. UPOTRAČNI NAČIN



1. Način upravljanja ožičenim upravljanjem:

Kontrolna stanica:Ožična privjeska kontrola obično se koristi za dizalice otporne na plamene. Upravljačka stanica dizajnirana je s plamenim kućištima kako bi se spriječilo da iskre ili toplina zapale okolni okruženje.

Kontrolni krug:Električni upravljački sustav dizalice izoliran je i zaštićen kako bi se osiguralo slučajno ispuštanje energije koja bi mogla uzrokovati iskru.

Sigurnosni standardi:Ožičenje i komponente korištene u upravljačkom sustavu moraju biti u skladu s međunarodnim standardima kao što su ATEX, IECEX ili drugi relevantni sigurnosni certifikati.

2. Način bežičnog upravljanja:

Daljinski upravljač:U nekim se aplikacijama koristi bežični upravljački sustav. To omogućava operatoru da kontrolira dizalicu s sigurne udaljenosti, smanjujući rizik od izlaganja opasnim okruženjima.

Odašiljač\/prijemnik otporan na eksploziju:Bežični odašiljači i prijemnici koji se koriste u vatrooskrpnim dizalicama dizajnirani su tako da udovoljavaju strogim standardima otpornim na eksploziju kako bi se spriječio rizik od paljenja.

Baterijski pogon:Upravljački uređaji obično su baterije i moraju se redovito održavati kako bi se osiguralo pravilno funkcioniranje.

12.SKETCH

Glavni tehnički

Prednosti



Sigurnost u opasnim okruženjima: Flameof Proof dizalice izgrađene su za rad u područjima s eksplozivnim plinovima, parima ili prašinom. Primarna prednost je sprječavanje izvora paljenja koji bi mogli dovesti do eksplozija ili požara.

Pojačana izdržljivost: Ove dizalice izgrađene su s posebnim materijalima i kućištima koji mogu izdržati ekstremne temperature i teška okruženja, osiguravajući dugotrajne performanse u izazovnim uvjetima.

Poštivanje sigurnosnih propisa: Flameofon dizalice u skladu su s međunarodnim sigurnosnim standardima kao što su ATEX (EU) ili IECEX (International), osiguravajući da ispunjavaju stroge sigurnosne zahtjeve za operacije u eksplozivnim atmosferama.

Operativna pouzdanost: Njihova konstrukcija osigurava da su sve električne komponente zatvorene u plamepro -perspektivna kućišta, sprječavajući da bilo kakve iskre ili topline bježe u okolno okruženje.

Prijava



Naftna i plinska industrija: U rafinerijama nafte, priobalnim postrojenjima ili petrokemijskim biljkama, gdje su prisutni zapaljivi plinovi i kemikalije, vatrootporne dizalice su ključne za rukovanje materijalima, opremu za dizanje i održavanje.

Kemijske biljke: U objektima u kojima se hlapljive kemikalije ili plinovi obrađuju ili čuvaju, plamene otporne dizalice pomažu u podizanju teške opreme, sirovina i gotovih proizvoda bez pokretanja požara ili rizika od eksplozije.

Rudarska industrija: U podzemnim ili otvorenim rudarskim operacijama, posebno pri rukovanju eksplozivnim materijalima, vatrootporne dizalice koriste se kako bi se izbjegli bilo kakav rizik povezan s zapaljivom prašinom ili plinovima.

Farmaceutski proizvodi: Neki farmaceutski proizvodni procesi uključuju hlapljiva otapala ili prah, a vatrootporne dizalice koriste se kako bi se osigurala sigurnost ovih okruženja.

Stvaranje energije: U elektranama, posebno onima koje koriste ugljen, plin ili biomasu, vatrootporne dizalice pomažu u premještanju teških komponenti uz održavanje sigurnosnih standarda u eksplozivnim okruženjima.

Dizalicaproizvodnja postupak



1. Dizajn i inženjering

Analiza zahtjeva:Shvatite primjenu i specifične potrebe (npr. Opasne lokacije poput kemijskih biljaka ili rafinerija nafte).

Sukladnost sigurnosnih standarda:Pridržavajte se lokalnih i međunarodnih sigurnosnih standarda, kao što su IECEX, ATEX ili UL certifikat za opremu od plamene.

Parametri dizajna:Dizajnirajte dizalicu s plamenim kućištima, odgovarajućim materijalima i motorima otpornim na eksploziju i upravljačkim sustavima.

Inženjerski proračuni:Izvršite izračune stresa, opterećenja i sigurnosti kako biste osigurali da dizalica može podnijeti operativno opterećenje u opasnim područjima.

2. Odabir materijala

Materijali otporni na eksploziju:Koristite materijale koji su otporni na koroziju i mogu izdržati oštra okruženja, poput nehrđajućeg čelika ili posebnih legura.

PROIZVODNJI PUNI:Odaberite električne komponente (motori, kontroleri itd.) Sa plamenim kućištima koje zadovoljavaju potrebne sigurnosne certifikate.

Vremenski otpor:Osigurajte da su materijali također otporni na vremenske uvjete i da mogu podnijeti visoke temperature, vlažnost i potencijalnu izloženost kemikalijama.

3. Izrada i sklop

Strukturne komponente:Izradite strukturu dizalica (nosači, okviri i tornjeve) pomoću čelika visoke čvrstoće, osiguravajući da sve zavarivanje i spojevi zadovoljavaju potrebne čvrstoće i sigurnosne standarde.

Falseofoit Housing:Izradite električne kućice, osiguravajući da su čvrsto zapečaćeni i sposobni izdržati unutarnju eksploziju bez dopuštanja plamena ili vrućih plinova da pobjegnu.

Integracija sustava:Instalirajte mehaničke sustave, uključujući mehanizme za podizanje, motore i upravljačke sustave. Provjerite je li motor izoliranja ugrađen unutar zatvorenog kućišta.

4. Električni sustavi i kontrole

Električne komponente otporne na eksploziju:Ugradite motore, kablove i SwitchGear koji su dizajnirani za sprečavanje iskre ili lukova koji bi mogli zapaliti eksplozivne plinove.

Sustav upravljanja:Implementirajte upravljački sustav koji je kompatibilan s plamenim kućištima i može sigurno upravljati svim operacijama. To može uključivati ​​daljinske upravljače, pogone promjenjive brzine ili sigurnosne blokade.

Napajanje:Osigurajte da je sustav napajanja pouzdan, uz dodatnu zaštitu od kratkih spojeva ili preopterećenja.

5. Ispitivanje i kontrola kvalitete

Ispitivanje pritiska:Ispitajte sve kućišta kako biste osigurali da mogu izdržati unutarnje pritiske u slučaju eksplozije.

Sigurnosna i funkcionalna ispitivanja:Izvršite operativne testove kako biste provjerili da li sve funkcije dizalica (dizanje, pomicanje, rotiranje) djeluju kako se očekuje. To uključuje ispitivanja opterećenja, provjere sigurnosnih značajki (zaštita od preopterećenja, zaustavljanja u hitnim slučajevima) i električne sigurnosne testove.

Pregled za ocjenu PROFEAL:Pregledajte dizalicu i sve električne komponente kako biste potvrdili da ispunjavaju potrebnu certifikaciju PROIZVODNJA (EX D).

6. Instalacija i puštanje u rad

Procjena web mjesta:Pregledajte mjesto instalacije kako biste osigurali da ispunjava sigurnosne smjernice za opasne lokacije (npr. Pravilna ventilacija i odgovarajući prostor).

Montaža:Ugradite dizalicu na predviđeno mjesto, osiguravajući da je pravilno uzemljen i svi su priključci plameni i sigurni.

Konačna inspekcija:Provedite temeljit pregled dizalice jednom instaliranom, osiguravajući da svi sustavi funkcioniraju i usklađuju s relevantnim standardima.

7. Održavanje i certificiranje

Redovne inspekcije:Izvršite periodične provjere kako biste osigurali kontinuirano usklađenost sa sigurnosnim standardima i provjerili izvedbu dizalice.

Obnova certifikata:Revalidat Flameof certifikati kako to zahtijevaju lokalne ili međunarodne vlasti.

Trening:Ogorči i osoblje za održavanje o tome kako sigurno koristiti i održavati dizalicu u opasnim okruženjima.

Pregled radionice:

Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
