Portalna dizalica za male trgovine



Portalna dizalica za male trgovine svestrano je i isplativo rješenje za dizanje dizajnirano za mala industrijska, komercijalna i maloprodajna okruženja. Idealan je za učinkovito i sigurno rukovanje lakim do umjerenim teretima

1) Portalna dizalica za male trgovine je kompaktnog dizajna: Skrojena za trgovine i zatvorene prostore s niskim stropovima ili ograničenim radnim područjima. Lako se manevrira oko uskih mjesta.

2) Portalna dizalica za male trgovine je lagana i prenosiva: Često opremljena kotačićima za mobilnost. Može se rastaviti ili sklopiti za praktično skladištenje.

3) Portalni kran za male trgovine nosivosti: obično podržava terete u rasponu od 0.5 tona do 5 tona, pogodan za lagane potrebe dizanja.

4) Portalni kran za male trgovine je podesiv po visini: Omogućuje fleksibilnost prilagodbe visine grede na temelju zahtjeva radnog prostora ili opterećenja.

5) Portalna dizalica za male trgovine je izdržljiva konstrukcija: izrađena od čelika ili aluminija visoke čvrstoće kako bi se osigurala dugoročna pouzdanost i sigurnost.

6) Portalna dizalica za male trgovine je jednostavna instalacija: potrebno je minimalno postavljanje; dizajniran za brzu montažu i demontažu. Prilagodljive opcije: dostupne u različitim veličinama, kapacitetima opterećenja i konfiguracijama kako bi se zadovoljile specifične potrebe kupaca.



Motor s osnovnim komponentama

Mjesto porijekla Kina

Jamstvo 1 godina

Težina (KG) 1 kg

Kapacitet dizanja (tona) 0.5-20tona

Raspon (m) Do 12m

Visina (m) 1-15m

Napajanje 380V,50HZ,3-fazno ili prilagođeno

Radna klasa A3-A5

Marka motora ABB/SIEMENS

Radna temperatura 25 ~ 40 stupnjeva



Dugo svjetlo

Glavna greda je kritična vodoravna komponenta portalne dizalice male trgovine, odgovorna za nošenje tereta i podržavanje kretanja kolica i dizalice. Ima središnju ulogu u cjelokupnoj funkcionalnosti i strukturnom integritetu dizalice

Karakteristike materijala glavne grede: Obično se izrađuje od čelika visoke čvrstoće ili aluminija kako bi se osigurala izdržljivost i nosivost. Čelične grede preferiraju se za veće zahtjeve opterećenja, dok su aluminijske grede lakše i prenosivije.

Oblik: Tipično dizajniran kao I-greda ili H-greda za optimalan omjer snage i težine. Prirubnice (vodoravni dijelovi grede) pružaju potporu kolicima da glatko klize.

Nosivost: Određuje maksimalnu težinu koju dizalica može podići. Na nosivost utječe materijal grede, debljina i raspon. Duljina: Podesiva ili fiksna, ovisno o dizajnu dizalice. Duljina raspona prilagođena je radnom prostoru i zahtjevima za podizanje.

Staza kolica: gornja ili donja prirubnica grede služi kao tračnica za kolica. Glatka površina osigurava učinkovito kretanje dizalice.

Značajke montaže: Dizajniran s točkama pričvršćivanja ili stezaljkama za sigurno spajanje na okomite noge portalne dizalice. Može uključivati ​​dodatno pojačanje za stabilnost.

Sustav podizanja

Komponente sustava za podizanje Dizalica Glavni mehanizam za podizanje koji podiže i spušta teret

Postavljena na glavnu gredu, dopuštajući horizontalno kretanje dizalice duž raspona dizalice. Vrste kolica: Kolica za guranje/vučenje: pomiču se ručno duž grede. Motorizirana kolica: koriste električni motor za automatizirano putovanje. Opremljena su kotačima ili valjcima koji klize glatko na rubovima grede.

Kuka za teret ili remen: Robusna, okretna kuka povezuje se s teretom izravno ili putem priveznica. Priveznice: Fleksibilna pomagala za dizanje poput lanaca, remena ili sintetičke trake. Lanac za dizanje ili žičano uže Prenosi teret s dizalice na kuku ili remen .Lanac: Izdržljiv i prikladan za kompaktne sustave dizanja. Uže: Pruža veću čvrstoću i koristi se za teže opterećenja ili veće udaljenosti dizanja.

Kontrolni sustav Ručne kontrole: Upravlja se lancem ili polugom, često se nalaze u ručnim dizalicama. Električne kontrole: Privjesci s gumbima ili bežični daljinski upravljači za kontrolu podizanja i vodoravnog kretanja. Sustav kočenja; Osigurava sigurnost zadržavanjem tereta u položaju prilikom zaustavljanja podizanja ili spuštanja.

Uključuje mehanizme ručne ili automatske kočnice u dizalici.

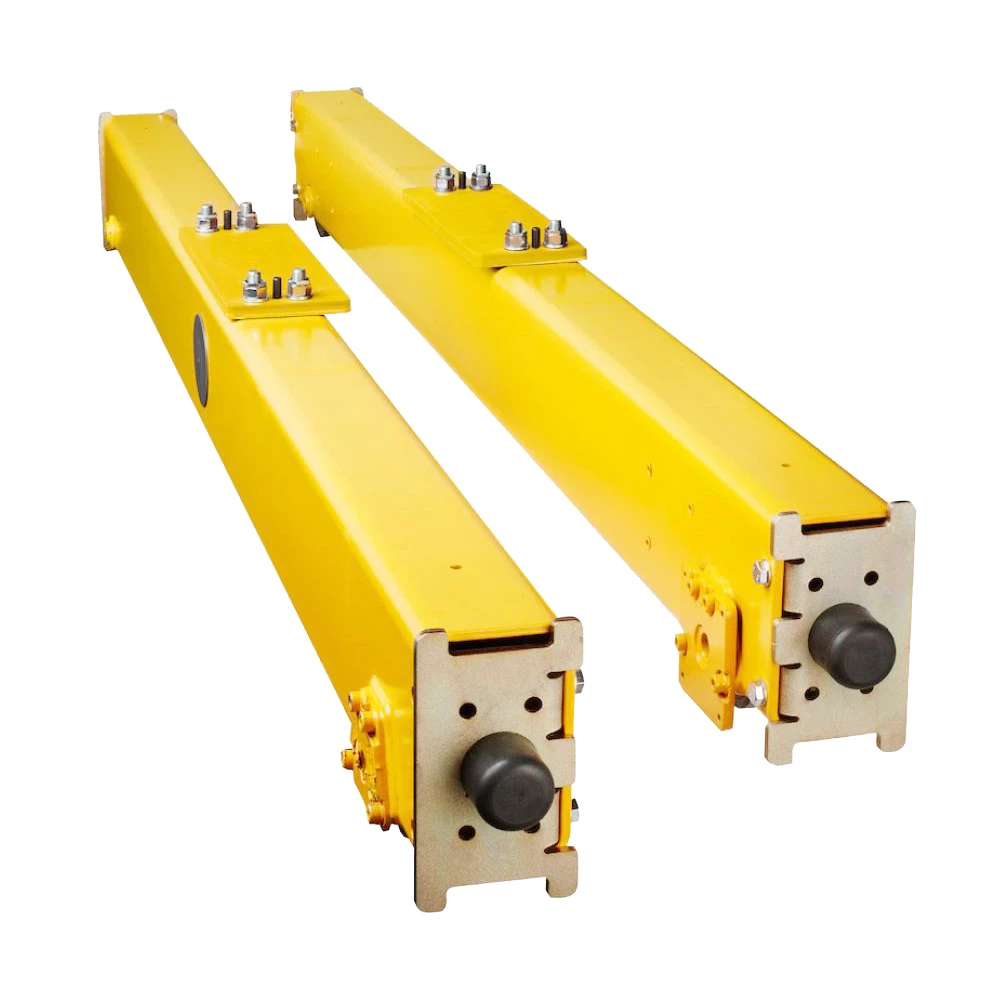

Krajkočija

Mobilnost: Opremljen kotačićima ili kotačima koji omogućuju dizalici da se lako pomiče unutar radnog prostora. Okretni kotači: Omogućuju višesmjerno kretanje za navigaciju uskim prostorima. Fiksni kotači: Nude pravocrtno kretanje za stabilnost u linearnim operacijama. Kotači koji se mogu zaključati: Integrirani kočioni mehanizmi osigurati da dizalica ostane nepomična tijekom zadataka dizanja.

Materijal: Izrađen od čelika ili aluminija visoke čvrstoće, osiguravajući izdržljivost i nosivost. Kotači su izrađeni od poliuretana, gume ili čelika, odabrani na temelju vrste poda i zahtjevima težine: Poliuretan: Idealan za glatke, polirane podove; sprječava oštećenje poda. Čelik: Prikladan za grube površine i teža opterećenja.

Podrška za teret: Dizajniran za ravnomjernu raspodjelu težine preko kotača kako bi se održala ravnoteža i spriječilo prevrtanje tijekom rada. Osnovni okvir: Ojačani okvir povezuje okomite noge s kotačima, osiguravajući stabilnost i sposobnost podnošenja tereta. Podešavanje visine: Neki dizajni uključuju teleskopiranje noge ili podesive nosače za prilagodbu neravnim podovima ili određenim radnim visinama.

Sustav kočenja: ručne ili automatske kočnice sprječavaju nenamjerno pomicanje i povećavaju sigurnost tijekom rukovanja teretom.



Mehanizam za kretanje dizalice

Kotači/kotačići: pričvršćeni na krajnja kolica, omogućuju dizalici da se kotrlja po podu radionice. Vrste kotača; Okretni kotači: Omogućuju višesmjerno kretanje za veću fleksibilnost. Fiksni kotači: Omogućuju linearno kretanje za jednostavne primjene. Kotači koji se mogu zaključati: uključuju kočnice za stabilnost tijekom rada.

Kotačići koji se mogu zaključati: uključuju kočnice za stabilnost tijekom rada. Materijal kotača: Dizajniran da odgovara različitim vrstama podova: Poliuretan ili guma: Za glatke površine, pruža tih rad i štiti pod. Čelik: Za grube podove i upotrebu u teškim uvjetima.

Osnovni okvir i sustav osovine: Pruža strukturnu potporu za kotače i osigurava ravnomjernu raspodjelu težine preko mehanizma. Pogonski mehanizam (opcionalno): Neke portalne dizalice za male trgovine uključuju pokretne mehanizme za kretanje: Ručno guranje/vučenje: Upravlja se ručno, pogodno za lagane dizalice i kratke udaljenosti.

Električni pogon: Pokreće ga motor, idealan za teže dizalice ili česta kretanja. Sustav kočenja: Sprječava nenamjerno kretanje tijekom operacija dizanja. Vrste uključuju ručne brave, kočnice na trenje ili motorizirane kočione sustave.



5. Mehanizam za kretanje kolica

1) Okvir kolica Robusni okvir koji podupire dizalicu i povezuje se s kotačima ili valjcima. Izrađen od materijala visoke čvrstoće kao što su čelik ili aluminij za izdržljivost.

2) Kotači ili valjci Omogućuju glatko kretanje kolica uzduž glavne grede. Vrste: Kotači s prirubnicom: Sigurno pristaju na prirubnice grede kako bi spriječili iskliznuće. Obični valjci: Prikladni za profile greda s ravnim dnom. Često opremljeni ležajevima za kretanje bez trenja.

3) Pogonski mehanizam; Ručno guranje/vučenje: Operater ručno pomiče kolica duž grede. Idealno za lagane terete i manje dizalice.

4) Motorizirani pogon (po izboru): Koristi električni motor za pokretanje, prikladan za teža opterećenja ili veće raspone. Upravlja se putem privjeska ili daljinskog upravljača.

Sustav za vođenje; Održava kolica u ravnini s gredom kako bi se osigurala stabilnost i siguran rad.

5) Sustav kočenja; Sprječava nenamjerno pomicanje kolica. Uključuje ručne brave ili automatske kočnice integrirane u dizalicu. Točke ovjesa tereta Dizalica je montirana na kolica, koja obično uključuju kuke ili priveznice za nošenje tereta.



6.Kotač dizalice

Ključne značajke kotača dizalice portala za male trgovine

Sastav materijala: Obično izrađen od materijala visoke čvrstoće kao što su: Čelik: Nudi izvrsnu izdržljivost i kapacitet nosivosti, idealan za upotrebu u teškim uvjetima. Poliuretan ili gumirani: Štiti podove i omogućuje tiši rad, pogodan za unutarnja okruženja.

Dizajn: Ravni kotači: Za korištenje na ravnim površinama kao što su podovi trgovina. Kotači s prirubnicom: Dizajnirani za portalne dizalice montirane na tračnice kako bi se spriječilo iskliznuće.

Kapacitet opterećenja: Dizajnirano da podnese punu težinu dizalice i njezino maksimalno opterećenje. Kotači su ocijenjeni na temelju očekivanog opterećenja po kotaču, osiguravajući uravnoteženu raspodjelu.

Ležajevi kotača: Integrirani ležajevi smanjuju trenje i omogućuju glatku rotaciju. Goli su zabrtvljeni ili podmazani kako bi se osigurala dugotrajna izvedba.







Kuka dizalice

Ključne karakteristike portalne dizalice za male trgovine

Materijal: Proizveden od materijala visoke čvrstoće kao što je kovani čelik ili legirani čelik, osiguravajući izdržljivost i sposobnost nosivosti Obrađen toplinom za povećanje vlačne čvrstoće i otpornosti na trošenje.

Dizajn: Jednostruka kuka: Obično se koristi za lagane do srednje zahtjevne primjene. Dvostruka kuka: Nudi veću stabilnost za podizanje težih ili većih tereta.

Sigurnosni mehanizam: Opremljen sigurnosnim zasunom koji sprječava da teret sklizne s kuke. Neke kuke imaju zasune s oprugom za automatsko zaključavanje.

Nosivost: ocijenjeno na temelju maksimalne težine koju kuka može sigurno podnijeti, često označeno kao ograničenje radnog opterećenja (WLL). Kuke za portalne dizalice za male trgovine obično su dizajnirane za opterećenja u rasponu od nekoliko stotina kilograma do nekoliko tona.

Mogućnost zakretanja (opcionalno): Neke su kuke montirane na okretnu podlogu, što omogućuje rotaciju za bolje poravnanje tereta.

Motor

Vrsta motora: Motor za podizanje: Pokreće mehanizam za podizanje za okomito kretanje. Motor za kretanje (opcionalno): Pokreće vodoravno kretanje kolica ili cijele dizalice.

Izvor napajanja: Električni motor: Obično se koristi za dizalice za trgovine, pokreće ih izmjenična ili istosmjerna struja. Hidraulički motor: Rijedak, ali se koristi u specijaliziranim aplikacijama za veću snagu dizanja.

Kapacitet: Predviđen za podnošenje najvećeg opterećenja dizalice, osiguravajući pouzdanu izvedbu u uvjetima punog opterećenja. Obično se mjeri u konjskim snagama (HP) ili kilovatima (kW).

Upravljački sustav: Upravlja se pomoću privjeska s gumbom, daljinskog upravljača ili ručnih prekidača za precizan rad.

Kontrola brzine: Jednobrzinski ili pogonski sustavi s promjenjivom frekvencijom (VFD) omogućuju glatko ubrzanje i usporavanje kako bi se izbjeglo trzanje.

Sigurnosne značajke: Opremljen toplinskom zaštitom od preopterećenja za sprječavanje pregrijavanja.

.

Zvučni i svjetlosni alarmni sustav i krajnji prekidač

Zvučna upozorenja: emitira glasan zvuk, poput zujalice ili sirene, kako bi upozorio na kretanje dizalice, aktivnosti dizanja ili uvjete preopterećenja.

Vizualna upozorenja: Uključuje bljeskajuća svjetla ili LED za jasno vizualno upozorenje, posebno u bučnim okruženjima.

Okidači za aktivaciju: Aktiviraju se tijekom određenih događaja kao što su pokretanje dizalice, podizanje tereta, kretanje kolica ili u hitnim slučajevima.

Vrste upozorenja: Kontinuirani alarmi: Koriste se tijekom kretanja ili rada. Isprekidani alarmi: Signaliziraju određena upozorenja poput preopterećenja ili aktivacije graničnog prekidača

Izvor napajanja: Integriran s električnim sustavom dizalice i radi sigurnosti radi na niskom naponu.

10. Sigurnosni uređaji

1) Uređaj za zaštitu od preopterećenja; Funkcija: Sprječava dizalicu da podiže terete iznad svog nazivnog kapaciteta. Kako radi: Prati težinu tereta pomoću senzora i aktivira alarm ili zaustavlja rad ako teret premaši ograničenje.

2) Vrste graničnih prekidača: Granični prekidač dizalice: Zaustavlja kuku od prekomjernog podizanja ili spuštanja. Granični prekidač kretanja: Zaustavlja kolica ili dizalicu na kraju njihove staze. Svrha: Sprječava sudare, prekomjerni hod ili oštećenje dizalica i okolina.

3) Gumb za zaustavljanje u nuždi; Funkcija: Omogućuje ručno premošćivanje za zaustavljanje svih operacija dizalice u slučaju nužde. Lokacija: Strateški postavljen na upravljačke ploče ili viseće kontrole za lak pristup.

4) Uređaji protiv sudara; Funkcija: Otkriva prepreke na putu dizalice kako bi spriječio sudare tijekom vožnje. Komponente: Koristi infracrvene ili ultrazvučne senzore za otkrivanje.

5) Zvučni i svjetlosni alarmni sustav Svrha: Upozorava operatere i osoblje u blizini tijekom kretanja dizalice, podizanja ili hitnih slučajeva. Značajke: Kombinira bljeskajuća svjetla i zvučna upozorenja za poboljšanu vidljivost i svijest.

6) Stezaljka za tračnicu ili blokada kotača Svrha: Sprječava nenamjerno pomicanje dizalice kada miruje. Primjena: Često se koristi u vanjskim ili mobilnim portalnim dizalicama.



11. Način upravljanja

1) Opis ručnog upravljanja: Dizalicom se upravlja ručno, često pomoću mehaničkog ili hidrauličkog mehanizma. Primjena: Pogodna za lake primjene ili tamo gdje električna energija nije dostupna. Prednosti: Niska cijena i jednostavno održavanje. Nema oslanjanja na električne sustave. Ograničenja :Ograničen kapacitet dizanja. Zahtijeva značajan fizički napor.

2) Kontrola privjeska s gumbom Opis: Operater koristi privjesak s gumbima pričvršćenim na dizalicu putem kabela. Značajke: Upravlja vertikalnim i horizontalnim pokretima. Obično uključuje gumbe za zaustavljanje u nuždi radi sigurnosti. Primjena: Uobičajeno u radionicama ili skladištima gdje operateri rade blizu dizalice. Prednosti: Jednostavan za rukovanje. Pristupačan i pouzdan. Ograničenja: Operater mora biti u blizini dizalica, što može ograničiti pokretljivost.

3) Joysticks i prekidači za precizan rad. Poboljšana vidljivost radnog prostora. Primjena: Obično se koristi u većim dizalicama, ali povremeno u malim prodajnim dizalicama za specijalizirane zadatke. Prednosti: Pruža namjensko kontrolno okruženje. Korisno za zadatke visoke preciznosti.

Skica



Glavni tehnički







Portalna dizalica za male trgovine svestrano je i učinkovito rješenje za podizanje za male do srednje velike prostore. Nudi niz prednosti, što ga čini idealnim za radionice, skladišta i laku industriju

Isplativo rješenje; Pristupačno: U usporedbi s mostnim dizalicama, portalne dizalice za male trgovine obično su jeftinije. Niži troškovi održavanja: Jednostavniji dizajn smanjuje potrebu za skupim održavanjem.

Mobilnost; Prijenosni dizajn: Mnoge male portalne dizalice opremljene su kotačima, što im omogućuje premještanje po trgovini prema potrebi. Fleksibilna upotreba: Lako se premješta kako bi se prilagodili promjenjivim izgledima radnog prostora ili zadacima.

Kompaktan i štedi prostor; Mali otisak: Dizajniran da stane u ograničene prostore bez potrebe za trajnom ugradnjom. Učinkovito korištenje prostora: Omogućuje okomito podizanje bez ometanja drugih aktivnosti u trgovini.

Jednostavna instalacija i rad Brzo postavljanje: Nema potrebe za složenom infrastrukturom kao što su tračnice ili stropni nosači. Prilagođenost korisniku: Jednostavne kontrole čine ga dostupnim čak i operaterima s minimalnom obukom.

Mogućnosti prilagodbe Prilagodljive visine i rasponi: Mnogi modeli dopuštaju prilagodbe kako bi odgovarali različitim zahtjevima dizanja. Kapaciteti nosivosti: Dostupni u različitim kapacitetima težine kako bi odgovarali specifičnim potrebama.

Izdržljivost i dugovječnost Čvrsta konstrukcija: Izrađena od robusnih materijala poput čelika ili aluminija, osigurava dugotrajnu upotrebu. Otpornost na vremenske uvjete: Određeni modeli dizajnirani su za unutarnju i vanjsku upotrebu.





Portalna dizalica za male trgovine naširoko se koristi u raznim industrijama zbog svoje prenosivosti i svestranosti.

Radionice i male proizvodne jedinice Svrha: Podizanje i pomicanje teških dijelova ili materijala za sastavljanje ili popravke.

Skladištenje i skladištenje Svrha: Učinkovito organiziranje i prijenos zaliha unutar ograničenog prostora.

Održavanje i popravci Svrha: Pružanje podrške za servisiranje opreme ili zadatke održavanja.

Maloprodajne i male poslovne operacije Svrha: podrška rukovanju materijalom u kompaktnim postavkama. Rukovanje građevinskim materijalom u malim poduzećima.

Gradilišta Namjena: Podizanje i pozicioniranje građevinskog materijala.

Primjene na otvorenom Svrha: rukovanje materijalom u privremenim ili udaljenim postavama.

Sredstva za obrazovanje i osposobljavanje Svrha: demonstrirati sigurne tehnike rukovanja materijalima.

Pomorstvo i operacije na dokovima Svrha: Premještanje malih tereta u dokovima ili brodogradilištima.

Studiji umjetnosti i kiparstva Svrha: rukovanje teškim skulpturama ili materijalima.

Privremene radne stanice Svrha: Služenje mobilnim ili privremenim potrebama rukovanja materijalom. Podrška kratkoročnim projektima izgradnje ili popravka. Pomoć u slučajevima kada je potrebno premjestiti teške predmete.





1. Faza projektiranja: Odredite parametre dizalice, kao što su nazivno opterećenje, raspon i visina dizanja, prema potrebama kupca i radnom okruženju. Izvršite detaljan strukturni projekt, uključujući glavnu gredu, krajnju gredu, dizalicu, mehanizam za podizanje itd., kako biste osigurali da dizajn zadovoljava sigurnosne standarde i zahtjeve za korištenje. Odaberite odgovarajuće materijale u skladu s dizajnom, obično čelik visoke čvrstoće kako biste osigurali stabilnost i trajnost strukture.

2. Faza proizvodnje: Pripremite potrebne sirovine i dijelove prema projektnim crtežima. Izrežite, savijte i oblikujte čelik za pripremu strukturnih komponenti kao što su glavne i završne grede. Zavarite različite komponente i sastavite ih u cjelokupnu strukturu. Ovaj korak zahtijeva zajamčenu kvalitetu zavarivanja kako bi se osigurala čvrstoća i stabilnost.

3. Strojna obrada: Strojna obrada ključnih komponenti kao što su motori, zupčanici, ležajevi itd. kako bi se osiguralo da njihova veličina i točnost zadovoljavaju zahtjeve. Antikorozivna obrada komponenti, poput bojanja i pocinčavanja, povećava trajnost i estetiku opreme.

4. Instalacija električnog sustava: Instalirajte električne komponente kao što su motori, kontroleri, prekidači, senzori i alarmni sustavi. Spojite i ožičite kabele kako biste osigurali normalan rad električnog sustava.

5. Faza sastavljanja: Sastavite sve komponente i sustave u cjelinu, povežite mehanizam za podizanje, mehanizam za vožnju kolica i sustav upravljanja. Izvršite sveobuhvatnu inspekciju sastavljene dizalice kako biste osigurali da sve komponente i sustavi ispravno rade i obavite preliminarno otklanjanje grešaka.

6. Faza ispitivanja: Izvedite ispitivanje statičkim opterećenjem na dizalici kako biste provjerili strukturnu čvrstoću i stabilnost. Provedite dinamička ispitivanja dizalice, uključujući ispitivanja podizanja, pomicanja, kočenja i drugih funkcija, kako biste osigurali da njezina izvedba zadovoljava zahtjeve dizajna. Provjerite funkcije sigurnosnih uređaja, kao što su granični prekidači, zaštita od preopterećenja itd., kako biste osigurali sigurnost opreme tijekom rada.

7. Kontrola kvalitete: Provedite kontrolu kvalitete na svakoj karici u proizvodnom procesu kako biste osigurali sukladnost s industrijskim standardima i zahtjevima kupaca. Bilježite različite podatke i rezultate inspekcije u proizvodnom procesu za kasniju sljedivost i analizu.

8. Isporuka i montaža: Zapakirajte i pripremite gotovu dizalicu za transport kako biste bili sigurni da se tijekom transporta ne ošteti. Isporučite dizalicu na mjesto kupca radi instalacije i obavite otklanjanje pogrešaka i prihvaćanje na licu mjesta. Pružite radnu obuku kupcima kako biste bili sigurni da su vješti u korištenju i održavanju dizalice.











Pregled radionice:

Tvrtka je instalirala inteligentnu platformu za upravljanje opremom, te instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon završetka plana bit će više od 500 kompleta (setova), a stopa umreženosti opreme dosegnut će 95%. Puštene su u rad 32 linije za zavarivanje, planira se instalirati 50, a stupanj automatizacije cjelokupne proizvodne linije dosegnuo je 85%.
