Portalna dizalica s električnim podiznim nosačima



Portalna dizalica s električnim dizalicama je oprema za dizanje koja kombinira električnu dizalicu i portalnu strukturu, koja se široko koristi u rukovanju materijalima, skladištenju, logistici i drugim područjima. Ostvaruje podizanje i spuštanje tereta pomoću električne dizalice, dok portalna struktura pruža stabilnu potporu i mobilnu platformu. Slijedi predstavljanje proizvoda portalne dizalice s električnim dizalicama, uključujući njegove glavne značajke, strukturni sastav, princip rada i područje primjene.

Portalna dizalica s električnim podiznim nosačima ima niske troškove proizvodnje i ugradnje i pruža troškovno učinkovito rješenje za podizanje u usporedbi s drugim vrstama dizalica. Mehanizam za podizanje pokreće motor električne dizalice kako bi se postiglo podizanje i spuštanje tereta. Električna dizalica pretvara električnu energiju u mehaničku preko motora, reduktora i bubnja.

Portalna dizalica s električnim podiznim nosačima naširoko se koristi u raznim industrijskim i logističkim okruženjima zbog svojih ekonomičnih i praktičnih karakteristika, stabilne konstrukcije portala i učinkovitog sustava električnih dizalica. Njegova fleksibilna struktura i način rada čine ga važnom opremom za rukovanje materijalima na mnogim radnim mjestima. Ova dizalica je postala nezamjenjiva i važna oprema u modernoj industrijskoj proizvodnji sa svojom visokom učinkovitošću, pouzdanošću i ekonomičnošću.

Maks. Visina dizanja: 35m

Jamstvo: 1 godina

Težina (KG): 4000 kg

Nazivni moment podizanja: 20000 kg

Maks. Opterećenje podizanja: 20 TON

Raspon: 35M

Radna dužnost: M3-M6

Brzina dizanja:5/0.83 M/min

Napajanje;110V/220V/230V/380V/440V

Radna temperatura: 20~40

1.Dugo svjetlo

1. Glavna greda portalne dizalice s električnom dizalicom glavna je nosiva komponenta, koja ima ulogu podupirača električne dizalice i drugih strukturnih komponenti. Dizajn i proizvodnja glavne grede izravno utječu na stabilnost, nosivost i ukupnu izvedbu dizalice.

2. Glavna greda nosi težinu cijele dizalice, uključujući električnu dizalicu, kolica, teret itd., a istovremeno dijeli i prenosi teret na krajnju gredu i potpornu strukturu. Pruža temelj za ugradnju i podupiranje električne dizalice, kolica i drugih dodataka kako bi se osiguralo da su ove komponente stabilne tijekom rada. Kolica na glavnoj gredi pomiču se na glavnoj gredi kako bi se dovršilo vodoravno rukovanje teretom. Glavna greda općenito koristi čelik visoke čvrstoće, kao što je Q235, Q345 itd., kako bi se osigurala njegova nosivost i trajnost.

3. Glavna greda portalne dizalice s električnom dizalicom ključna je nosiva komponenta cijele dizalice. Njegov dizajn i proizvodnja imaju važan utjecaj na performanse, stabilnost i sigurnost dizalice. Strukturni oblik, izbor materijala, proizvodni proces i održavanje glavne grede moraju se strogo provoditi u skladu sa zahtjevima dizajna kako bi se osigurao dugoročni stabilan rad dizalice.

Sustav podizanja

1. Sustav podizanja portalne dizalice s električnim dizalicama njegov je temeljni dio, odgovoran za podizanje i spuštanje tereta. Sustav se obično sastoji od električne dizalice, bubnja, žičane užadi ili lanca, kuke, itd. Komponente sustava za podizanje su električna dizalica, bubanj, žičano uže ili lanac, lanac, kuka i kočni sustav.

2. Operacija podizanja: operater pokreće električnu dizalicu putem upravljačke ploče ili daljinskog upravljača, a motor pokreće reduktor kako bi se bubanj rotirao.

Žičano uže ili lanac na bubnju se namotava ili otpušta tijekom procesa rotacije, uzrokujući podizanje kuke, čime se podiže teret.

Operacija spuštanja: operater pokreće funkciju spuštanja, električna dizalica kontrolira smjer rotacije bubnja, a žičano uže ili lanac postupno se otpuštaju, uzrokujući da kuka padne, čime se smanjuje teret.

Kontrola kočenja: Tijekom procesa podizanja i spuštanja, kočioni sustav održava teret stabilnim kako bi spriječio slučajno pomicanje ili gubitak kontrole.

3. Sustav podizanja portalne dizalice s električnim dizalicama njegova je ključna komponenta, odgovorna za podizanje i spuštanje tereta. Sustav se uglavnom sastoji od električne dizalice, bubnja, žičane užadi ili lanca, kuke i kočionog sustava. Dizajn i održavanje svake komponente ključni su za učinkovitost i sigurnost dizalice. Redovitim pregledom i održavanjem može se osigurati dugotrajan stabilan rad sustava za podizanje.







Završna greda



1. Završna greda portalne dizalice s električnim dizalicama jedna je od važnih komponenti njezine strukture. Njegova glavna funkcija je povezivanje glavne grede i podupiranje konstrukcije portala, dok nosi i prenosi silu koju stvaraju glavna greda i teret. Završna greda igra ključnu ulogu u stabilnosti i sigurnosti cijele dizalice.

2. Funkcija i dizajn završne grede

Funkcija Potpora glavnoj gredi: Krajnja greda povezuje dva kraja glavne grede, podupire cjelokupnu strukturu glavne grede i prenosi opterećenje i silu glavne grede na potporni stup ili tlo. Omogućuje stabilnost: kroz vezu s glavnom gredom, krajnja greda povećava ukupnu stabilnost portalne dizalice i sprječava deformaciju ili naginjanje glavne grede pod opterećenjem. Postavite kotače: Kotači se obično postavljaju na završnu gredu kako bi poduprli bočno kretanje cijele konstrukcije portala.

3. Princip rada završne grede

Prijenos opterećenja: Krajnja greda prenosi opterećenje glavne grede na nosivu konstrukciju ili tlo kroz spoj s glavnom gredom, osiguravajući stabilnost cijele dizalice. Potpora kotača: Kotači na dnu krajnje grede kreću se po tračnici kako bi ostvarili bočno pomicanje portalne dizalice. Dizajn i ugradnja kotača osiguravaju glatkoću kretanja.

4. Sažetak Završna greda portalne dizalice s električnim dizalicama ključna je konstrukcijska komponenta odgovorna za spajanje glavne grede i podupiranje portalne konstrukcije. Njegov dizajn, odabir materijala i proces proizvodnje ključni su za stabilnost i sigurnost dizalice. Redovito održavanje i njega mogu osigurati učinkovitost i pouzdanost završne grede u dugotrajnoj uporabi.

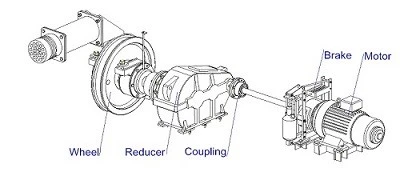

Mehanizam za kretanje dizalice

Mehanizam kretanja dizalice portalne dizalice s električnom dizalicom uglavnom se koristi za omogućavanje vodoravnog kretanja portalne dizalice na njezinoj stazi.

Dizajn i funkcija ovog mehanizma uključuju nekoliko ključnih dijelova:

Motor: Daje snagu kako bi se dizalica mogla kretati po stazi. Obično se koristi AC motor ili DC motor, a izbor motora ovisi o potrebnoj snazi ​​i brzini.

Reduktor: Pretvara veliku brzinu rotacije motora u prikladnu malu brzinu i veliki zakretni moment kako bi se dizalica glatko pomicala.

Pogonski kotač: Instalira se na dizalici, u kontaktu je sa stazom, a dizalica se pomiče po stazi rotacijom kotača.

Gusjenica: postavljena na potpornu strukturu portalne dizalice, osiguravajući stazu za kretanje dizalice.

Sustav kočenja: Koristi se za kontrolu kretanja i parkiranja kolica. Uobičajene metode kočenja uključuju elektromagnetsko kočenje i mehaničko kočenje.

Sustav upravljanja radom: uključuje upravljačku ploču i upravljački sustav za upravljanje i praćenje statusa kretanja dizalice, koji može uključivati ​​daljinski upravljač ili drugi upravljački uređaj.

Prijenos: Sustav koji povezuje motor i pogonski kotač, obično uključuje komponente poput lanaca, zupčanika ili remena.

3. Ove komponente rade zajedno kako bi osigurale da se dizalica portalne dizalice može glatko i učinkovito kretati po stazi kako bi se dovršio posao dizanja.

Mehanizam za kretanje kolica

Mehanizam za kretanje kolica portalne dizalice s električnom dizalicom odgovoran je za vodoravno pomicanje kolica na tračnici kolica. Kolica su dio koji nosi električnu dizalicu, dok se kolica kreću na glavnoj konstrukciji portalne dizalice.

Ključne komponente mehanizma za kretanje kolica uključuju:

Motor: Omogućuje snagu za kretanje kolica. Motor je obično AC ili DC motor s odgovarajućom snagom i brzinom koja zadovoljava potrebe kolica.

Reduktor: Pretvara veliku brzinu rotacije motora u nižu brzinu i veći okretni moment kako bi kolica radila glatko.

Pogonski kotač kolica: Dolazi u kontakt s tračnicom i pomiče kolica na tračnici kroz rotaciju kotača. Pogonski kotač obično ima prijenosni uređaj kao što je lanac, zupčanik ili remen.

Tračnica: Instalirana na kolicima, osiguravajući stazu za kretanje kolica, obično vodoravna tračnica.

Sustav kočenja: Koristi se za kontrolu kretanja i parkiranja kolica. Sustav kočenja može biti elektromagnetsko kočenje, mehaničko kočenje ili hidraulično kočenje.

Sustav upravljanja radom: Uključuje upravljačku ploču i upravljačke uređaje za kontrolu i praćenje kretanja kolica. Kontrolni sustav obično može raditi u koordinaciji s kontrolnim sustavom kolica.

Prijenos: komponenta koja povezuje motor i pogonski kotač, što može biti lanac, zupčanik, remen itd., koja se koristi za prijenos snage motora na pogonski kotač.

3. Ove komponente rade zajedno kako bi omogućile glatko kretanje kolica na stazi velikog automobila, čime se postiže precizan rad dizalice.

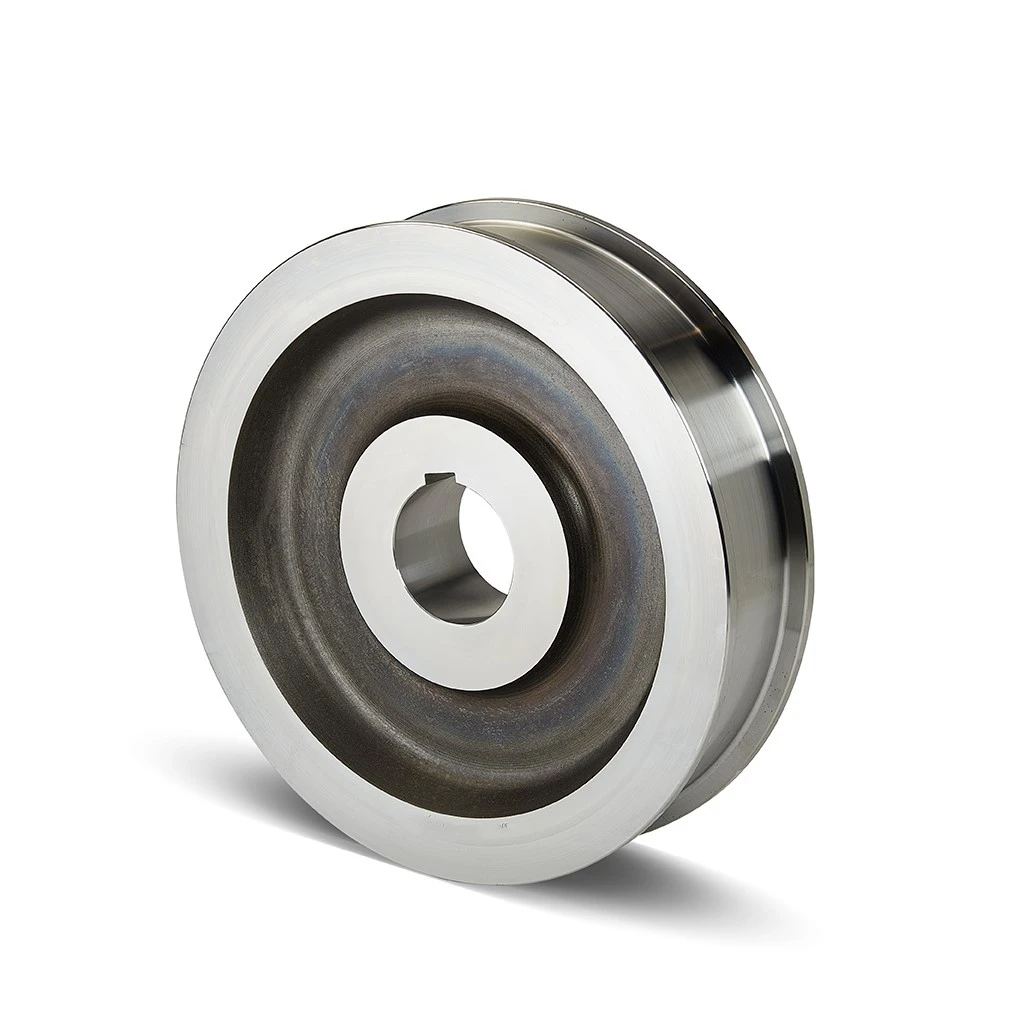

Kotač dizalice

Kotači portalnih dizalica s električnom dizalicom važne su komponente koje podupiru i vode kretanje dizalice.

Dizajn i funkcija kotača uključuje sljedeće ključne točke:

Materijal: Kotači su obično izrađeni od čelika visoke čvrstoće kako bi izdržali velika opterećenja. Vanjski prsten kotača može biti kaljen kako bi se poboljšala otpornost na habanje i vijek trajanja.

Struktura: Kotači se dijele na pogonske i vodeće kotače. Pogonske kotače pokreću elektromotori i mjenjači, a vodeći kotači služe za stabilan rad kotača na stazi.

Ležajevi: Visokokvalitetni ležajevi obično su opremljeni između kotača i osovina kako bi se smanjilo trenje i trošenje kako bi se kotači mogli glatko okretati. Kvaliteta ležajeva ključna je za rad kotača.

Usklađivanje gusjenice: Dizajn kotača mora odgovarati veličini i obliku gusjenice kako bi se osiguralo da se kotač može glatko kretati duž gusjenice. Profil kotača obično odgovara obliku poprečnog presjeka gusjenice kako bi se osigurao stabilan kontakt.

Podmazivanje: Kotače i ležajeve potrebno je redovito podmazivati ​​kako bi se smanjilo trošenje i održao miran rad. Sustav podmazivanja može biti automatski ili ručni, ovisno o dizajnu opreme.

Ugradnja: Kotači su obično montirani na okvir i povezani s drugim pokretnim mehanizmima preko osovina. Montaža i podešavanje kotača moraju biti precizni kako bi se osigurao stabilan rad.

Nosivost: Dizajn kotača mora uzeti u obzir maksimalnu nosivost dizalice kako bi se osigurao siguran rad čak i pod uvjetima velikog opterećenja.

3. Kvaliteta i održavanje kotača izravno utječu na radnu učinkovitost i sigurnost dizalice, stoga je vrlo važno redovito pregledavati i održavati kotače.





Kuka dizalice

Kuka portalnog krana s električnom dizalicom jedna je od ključnih komponenti dizalice koja se koristi za vješanje i nošenje tereta.

Dizajn i funkcija kuke uglavnom uključuju sljedeće aspekte:

2. Struktura: Tijelo kuke: Obično izrađeno od čelika visoke čvrstoće kako bi se osiguralo da može izdržati maksimalno opterećenje dizalice. Dizajn oblika tijela kuke mora zadovoljiti standard kako bi se omogućilo sigurno vješanje i otpuštanje tereta.

Otvor kuke: Otvoreni dio kuke koristi se za vješanje remena, lanaca ili druge opreme za dizanje. Veličina i oblik otvora kuke moraju odgovarati opremi za dizanje.

Sigurnosna igla: Kuka može biti opremljena sigurnosnom iglom ili uređajem za zaključavanje kako bi se spriječilo slučajno ispadanje tereta tijekom podizanja. Sigurnosna igla može biti tipa opruge, tipa zasuna ili drugog oblika uređaja za zaključavanje.

3.Materijal: Kuka je obično izrađena od legiranog čelika ili čelika visoke čvrstoće kako bi se osigurala njezina čvrstoća i izdržljivost u uvjetima velikog opterećenja. Materijal kuke mora biti toplinski obrađen ili drugim postupcima kako bi se poboljšala njegova nosivost i otpornost na zamor.

4. Specifikacije i nosivost kuke treba odrediti u skladu s projektnim zahtjevima dizalice. Nazivno opterećenje kuke mora biti veće od maksimalnog radnog opterećenja dizalice kako bi se osigurao siguran rad.

Održavanje:

5. Površinu udice potrebno je redovito pregledavati i održavati kako bi se provjerili znakovi istrošenosti, pukotina ili drugih oštećenja. Oštećene kuke potrebno je zamijeniti na vrijeme kako bi se spriječile sigurnosne opasnosti. Pokretne dijelove i sigurnosne igle kuke potrebno je podmazivati ​​i redovito pregledavati kako bi se osigurao njihov normalan rad.

6. Korištenje kuke mora slijediti sigurne radne postupke kako bi se osiguralo da je teret ravnomjerno raspoređen i izbjeglo preopterećenje.

Tijekom procesa podizanja, kuku treba držati okomito i izbjegavati naginjanje ili pomicanje kako bi se smanjilo opterećenje i trošenje kuke.

Kuka je dio koji izravno dodiruje teret tijekom rada dizalice. Njegov dizajn i održavanje ključni su za osiguranje sigurnosti i učinkovitosti dizanja.



Motor

1.Motor portalne dizalice s električnom dizalicom temeljna je komponenta koja pokreće različite radne mehanizme dizalice (kao što su kolica, kolica, mehanizmi za podizanje itd.). Odabir i konfiguracija motora izravno utječu na performanse i učinkovitost dizalice.

2. Motori portalnih dizalica s električnom dizalicom uključuju AC motore (AC motori): obično se nalaze u većini portalnih dizalica s električnom dizalicom, zbog njihove jednostavne strukture, niske cijene i relativno lakog održavanja. DC motori (DC motori): pogodni za prilike gdje je potrebna precizna kontrola brzine i momenta, a obično se koriste u nekim specifičnim primjenama.

3. Rad motora obično je reguliran kontrolnim sustavom, uključujući radnu ploču, daljinski upravljač ili PLC (programabilni logički kontroler). Kontrolni sustav može postići preciznu kontrolu motora, kao što je podešavanje brzine, pokretanje i zaustavljanje. Razinu zaštite motora potrebno je odabrati prema zahtjevima radnog okruženja. Na primjer, u vlažnom ili prašnjavom okruženju, motor može zahtijevati kućište s višom razinom zaštite.

4. Performanse i pouzdanost motora presudni su za ukupnu radnu učinkovitost i sigurnost dizalice, stoga je potrebno obratiti posebnu pozornost pri odabiru i održavanju motora.

.



Zvučni i svjetlosni alarmni sustav& granični prekidač

1. Sustav zvučnog i svjetlosnog alarma i granični prekidač portalne dizalice s električnom dizalicom važne su komponente za osiguranje sigurnog rada dizalice. Imaju ključnu ulogu u sprječavanju nesreća, zaštiti opreme i poboljšanju operativne sigurnosti.

2. Zvučni alarm: Obično zujalica ili sirena, emitira glasan zvuk. Glasnoća i frekvencija zvuka mogu se prilagoditi prema potrebi kako bi se osiguralo da privuče dovoljno pozornosti.

Svjetlosni alarm: Općenito trepćuće svjetlo ili svjetlo upozorenja, emitira jak bljesak. Boja svjetlosnog alarma obično je crvena ili žuta tako da se može jasno vidjeti u okruženju sa slabim osvjetljenjem.

Funkcija upozorenja: Sustav zvučnog i svjetlosnog alarma uglavnom se koristi za upozorenje operatera i okolnog osoblja da dizalica radi ili da postoji neuobičajena situacija. Na primjer, zvučni i svjetlosni alarmni sustav može se oglasiti alarmom kada dizalica krene, kada je teret pretežak ili kada sustav otkaže.

Poboljšajte sigurnost: Emitiranjem zvuka i bljeskajućim svjetlima, osoblje se podsjeća da obrati pažnju, čime se izbjegavaju nesreće uzrokovane neprimjećivanjem radnog statusa ili potencijalnih opasnosti dizalice.

3.Granični prekidači koriste se za sprječavanje pokretnih dijelova dizalice (kao što su mehanizmi za podizanje, kolica, kolica itd.) od prekoračenja unaprijed određenog radnog raspona, čime se izbjegavaju mehanička oštećenja ili sigurnosne nezgode.

Automatsko upravljanje: Kada pokretni dio dosegne postavljeni granični položaj, granični prekidač će automatski prekinuti napajanje motora i zaustaviti kretanje kako bi se osiguralo da se oprema neće dalje pomicati. Položaj ugradnje graničnog prekidača treba odrediti prema strukturi i radnim zahtjevima dizalice kako bi se osiguralo da može točno otkriti krajnji položaj pokretnog dijela.

4. I zvučni i svjetlosni alarmni sustav i granični prekidač kritični su sigurnosni uređaji u portalnim dizalicama s električnim dizalicama. Sustav zvučnog i svjetlosnog alarma poboljšava funkciju upozorenja tijekom rada, dok granični prekidač sprječava problem prekomjernog hoda opreme. Osiguravanje normalnog rada ova dva sustava ključno je za osiguranje sigurnosti i pouzdanosti dizalice.

Sigurnosni uređaji

1. Sigurnosna oprema portalne dizalice s električnim dizalicama ključna je za osiguravanje sigurnosti rada i normalnog rada opreme. Slijedi neka glavna sigurnosna oprema i njihove funkcije:

Sustav kočenja

Funkcija: Osigurajte da teret može sigurno ostati u unaprijed određenom položaju kada se dizalica zaustavi ili otkaže. Vrsta: Uključuje elektromagnetske i mehaničke kočnice.

Međuspremnik

Funkcija: Smanjite udar pokretnih dijelova na kraju rada i zaštitite strukturu dizalice i teret. Tip: Kao što su opružni odbojnici i gumeni odbojnici.

Sigurnosni pojasevi i oprema za podizanje

Funkcija: Osigurati sigurnost rukovatelja pri radu na visinama. Vrsta: Uključuje sigurnosne pojaseve, kopče za noge i pojaseve za podizanje.

Obuka za rukovanje dizalicom i sigurni radni postupci

Funkcija: Pobrinite se da operateri razumiju sigurne radne postupke i da ispravno koriste dizalice. Sadržaj: Uključuje priručnike za rad, tečajeve obuke i specifikacije sigurnog rada.

Sustav rasvjete

Funkcija: Osigurava siguran rad u uvjetima slabog osvjetljenja. Tip: Uključuje rasvjetu i indikatorska svjetla u radnom području dizalice.

2. Ovi sigurnosni uređaji igraju ključnu ulogu u svakodnevnom radu portalnih dizalica s električnim dizalicama. Pomažu u sprječavanju nezgoda, štite opremu i osiguravaju sigurnost rukovatelja. Redoviti pregled i održavanje ovih sigurnosnih uređaja važne su mjere za osiguranje dugotrajnog i pouzdanog rada dizalice.

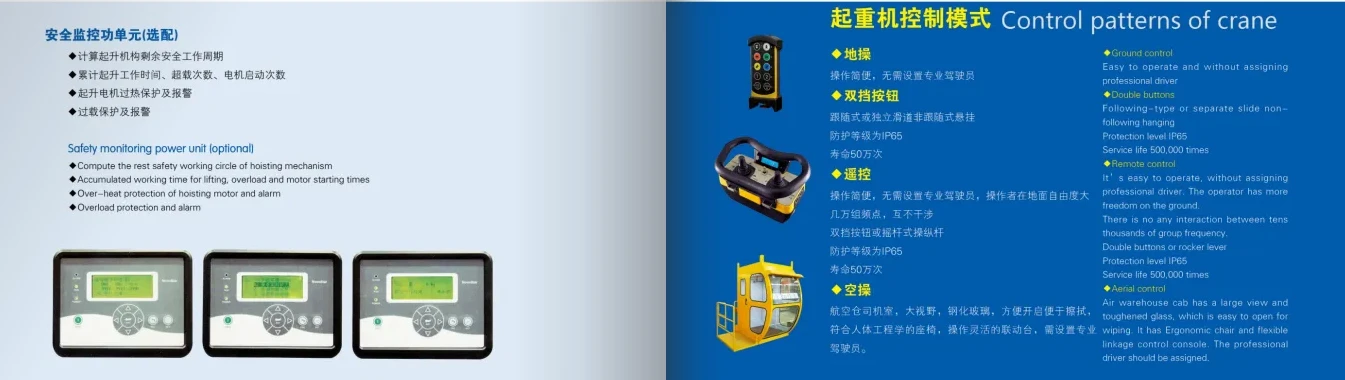

Način upravljanja

1. Način upravljanja portalnom dizalicom s električnom dizalicom određuje kako upravljati i podešavati različite radne mehanizme dizalice. Različiti načini upravljanja prikladni su za različite radne zahtjeve i okruženja. Slijede neki uobičajeni načini upravljanja i njihove karakteristike:

PLC kontrola Način rada:Automatsko upravljanje i nadzor preko programabilnog logičkog kontrolera (PLC). PLC sustav može se programirati za implementaciju složene upravljačke logike i funkcija automatizacije.

Snažne funkcije: Može realizirati više funkcija kao što su automatska kontrola, prikupljanje podataka, dijagnoza kvarova itd.

Scenariji primjene: Prikladno za velike, složene sustave dizalica i prilike s visokim zahtjevima automatizacije.

Kontrola frekvencije

Način rada: Brzina i okretni moment motora podešavaju se putem pretvarača frekvencije kako bi se postigla glatka kontrola kretanja dizalice. Ušteda energije i visoka učinkovitost: Može prilagoditi radno stanje motora prema promjenama opterećenja kako bi se postigla ušteda energije i poboljšala učinkovitost. Scenariji primjene: Prikladno za prilike koje zahtijevaju preciznu kontrolu brzine i visoku učinkovitost.

Automatsko upravljanje

Način rada: Dizalica automatski izvršava zadatke kroz unaprijed postavljene programe, kao što su automatski rad, vremenski ograničeni rad, automatsko pristajanje itd. Učinkovito i stabilno: Smanjite ručni rad i poboljšajte stabilnost i učinkovitost rada. Scenariji primjene: Prikladno za radna okruženja s visokim zahtjevima ponovljivosti i stabilnosti.

Hibridna kontrola

Način rada: Kombinacija ručne kontrole i automatske kontrole za pružanje fleksibilnog načina rada.

Sveobuhvatne prednosti: Ručni, automatski ili daljinski način upravljanja mogu se odabrati prema specifičnim potrebama.

Scenarij primjene: Prikladno za složena radna okruženja koja zahtijevaju kombinaciju više načina upravljanja.

2. Ovi načini upravljanja mogu se koristiti sami ili u kombinaciji za prilagodbu različitim radnim zahtjevima i uvjetima okoline. Odabir odgovarajućeg načina upravljanja pomaže u poboljšanju radne učinkovitosti, sigurnosti i fleksibilnosti dizalice.



Skica







1. Visoka učinkovitost

Brzo podizanje i pomicanje: portalna dizalica s električnom dizalicom koristi visoku učinkovitost električne dizalice za brzo dovršavanje zadataka podizanja i pomicanja i poboljšanje radne učinkovitosti.

Precizno upravljanje: Sustav upravljanja električnom dizalicom omogućuje precizno podešavanje brzine kretanja i položaja tereta, čineći rad preciznijim.

2. Jednostavan rad

Jednostavan za rukovanje: Putem električnog upravljanja i sustava daljinskog upravljanja, operater može jednostavno kontrolirati različite funkcije dizalice bez zamornog ručnog rada.

Smanjeni intenzitet rada: Sustav električnog pogona smanjuje fizičke zahtjeve operatera i poboljšava radnu udobnost.

3. Sigurnost

Višestruke sigurnosne zaštite: uključujući granične prekidače, uređaje za zaštitu od preopterećenja, zvučne i svjetlosne alarmne sustave itd., mogu učinkovito spriječiti preopterećenje opreme i druge sigurnosne nezgode.

Stabilnost: konstrukcija portalne strukture čini dizalicu stabilnijom i smanjuje rizik od potresanja i naginjanja.

4. Jaka prilagodljivost

Scenariji široke primjene: portalne dizalice s električnim dizalicama mogu se koristiti na raznim mjestima, kao što su tvornice, skladišta, gradilišta itd., kako bi se zadovoljile različite složene potrebe dizanja.

Prilagodljivost: Specifikacije i konfiguracije dizalice mogu se prilagoditi prema specifičnim zahtjevima primjene kako bi se zadovoljili različiti radni uvjeti.

5. Visoka nosivost

Velika nosivost: portalna dizalica s električnim dizalicama može biti dizajnirana za nošenje velikih tereta i prikladna je za zadatke dizanja velike tonaže.

Jaka stabilnost: konstrukcija portala može učinkovito raspršiti teret i povećati stabilnost i nosivost opreme.

6. Ušteda energije i zaštita okoliša

Električni pogon: U usporedbi s tradicionalnim dizalicama na dizelski pogon, portalne dizalice s električnom dizalicom imaju nisku razinu buke i niske emisije tijekom rada, što udovoljava zahtjevima zaštite okoliša.

Kontrola frekvencije: Brzina motora se podešava pomoću pretvarača frekvencije kako bi se postigao rad uz uštedu energije i smanjila potrošnja energije. Elektrane: U elektranama se jednogredni mosni kranovi koriste za instaliranje i održavanje opreme za proizvodnju električne energije, transformatora i drugog teške komponente. Osiguravaju sigurnu ugradnju i održavanje opreme.

Energetski objekti: koriste se za rukovanje opremom, sastavljanje i održavanje u energetskim objektima za podršku stabilnosti proizvodnje i opskrbe energijom.





1. Proizvodnja

Rukovanje materijalom: koristi se za premještanje i podizanje teških materijala, komponenti i gotovih proizvoda, posebno u tvorničkim radionicama, proizvodnim linijama i montažnim linijama.

Održavanje opreme: pomaže u instaliranju i popravku velike opreme i strojeva te olakšava operacije na velikim visinama i zamjenu opreme.

2. Građevinarstvo

Gradilište: Na gradilištima se koristi za podizanje građevinskog materijala, čeličnih konstrukcija, predgotovljenih betonskih dijelova itd., za podršku operacijama na velikim visinama i gradnji velikih razmjera.

Visoke zgrade: Tijekom izgradnje visokih zgrada, portalne dizalice s električnim dizalicama mogu se koristiti za pomicanje i ugradnju teških komponenti i opreme.

3. Skladištenje i logistika

Utovar i istovar tereta: U skladištima i logističkim centrima, portalne dizalice s električnim dizalicama koriste se za utovar, istovar i premještanje velikih količina robe kako bi se poboljšala učinkovitost skladištenja i distribucije.

Upravljanje zalihama: pomaže u podizanju i premještanju inventara, optimizira korištenje skladišnog prostora i klasifikaciju tereta.

4. Luke i terminali

Rukovanje kontejnerima: U lukama i terminalima, portalne dizalice s električnim dizalicama koriste se za podizanje kontejnera i druge robe, podržavajući utovar, istovar i prekrcaj robe.

Popravak broda: koristi se za podizanje i pomicanje brodskih dijelova i opreme, pomoćni popravak i održavanje broda.

5. Čelična i metalurška industrija

Rukovanje sirovinama: Koristi se za nošenje i podizanje sirovina kao što su ruda, punjenje peći itd. potrebnih u procesu taljenja čelika.

Rukovanje gotovim proizvodima: pomaže u rukovanju i transportu gotovih i polugotovih proizvoda od čelika nakon taljenja.

6. Energetika i elektroprivreda

Instalacija opreme: Koristi se za instalaciju i održavanje opreme za proizvodnju električne energije, opreme trafostanica i energetskih objekata.

Rad održavanja: Podržava popravak i održavanje velike energetske opreme, posebno na mjestima kao što su elektrane i trafostanice.

7. Prijevoz

Rad radionice: U radionici transportne industrije, portalne dizalice s električnim dizalicama koriste se za podizanje i pomicanje velikih komponenti i vozila.

Popravak i održavanje: Pomaže u popravku i održavanju vozila, posebno velikih transportnih vozila kao što su vlakovi, brodovi itd.

8. Rudarstvo

Rukovanje rudom: Koristi se za nošenje i podizanje rude i drugih rudarskih materijala za podršku učinkovitom radu rudarskih operacija.

Održavanje opreme: Pomaže u instaliranju i popravku rudarske opreme za podršku kontinuiranom radu rudnika.





1. Faza dizajna

Analiza potražnje: Odredite specifikacije, nosivost, radni raspon i druge zahtjeve dizalice prema potrebama kupaca i scenarijima korištenja. Dizajner formulira funkcionalne parametre dizalice, uključujući visinu dizanja, raspon kretanja kolica i automobila, itd. Projektirajte konstrukcijske nacrte konstrukcije portala, električne dizalice, kotača i drugih ključnih komponenti. Dizajnirajte električni upravljački sustav, elektroenergetski sustav, prijenosni uređaj itd. Sigurnosni dizajn: Dizajnirajte sigurnosne sustave uključujući granične prekidače, zaštitu od preopterećenja, zvučne i svjetlosne alarme itd. Simulacijski test: Koristite računalno podržani dizajn (CAD) softver za izvođenje simulacijskih testova provjeriti izvedivost i izvedbu dizajna. Optimizirajte dizajn na temelju rezultata testa simulacije kako biste osigurali da su ispunjeni zahtjevi za performanse i sigurnost.

2. Nabava materijala

Sirovine: Nabavite čelik visoke čvrstoće, legirani čelik, itd. za proizvodnju glavnih strukturnih dijelova i komponenti opterećenja.

Dodaci i komponente: Kupite dodatke i komponente kao što su električne dizalice, motori, reduktori, kontroleri, ležajevi itd. Provedite inspekciju kvalitete kupljenih sirovina i dodataka kako biste bili sigurni da zadovoljavaju standarde i zahtjeve dizajna.

3. Faza proizvodnje

Režite, varite i obrađujte čelik za proizvodnju glavnih komponenti kao što su portalna i potporna struktura. Bušenje, tokarenje, glodanje i druge mehaničke obrade izvode se na konstrukcijskim dijelovima kako bi se osiguralo da veličina i točnost zadovoljavaju zahtjeve.

Sastavite različite komponente električne dizalice (kao što su motor, bubanj, lanac za podizanje).

Instalacija kotača i gusjenice: Instalirajte sustav kotača i gusjenice kako biste osigurali nesmetan rad mobilnog mehanizma.

Instalirajte električni upravljački sustav, uključujući razvodnu kutiju, upravljačku ploču, kabele itd. Integrirajte sve komponente, instalirajte ih na portal i provedite preliminarno puštanje u pogon. Spojite električni sustav i mehanički sustav i provedite puštanje sustava u rad kako biste osigurali normalan rad svake funkcije.

4. Ispitivanje i inspekcija

Izvršite test rada bez opterećenja kako biste provjerili jesu li kretanje i rad dizalice normalni.

Ispitivanje opterećenja: Ispitivanje pod nazivnim opterećenjem za provjeru stabilnosti, nosivosti i sigurnosti opreme. Ispitajte sigurnosne funkcije kao što su granični prekidači, zaštita od preopterećenja, zaustavljanje u nuždi itd. kako biste osigurali njihov normalan rad. Izvršite sveobuhvatnu inspekciju kvalitete opreme, uključujući kvalitetu zavarivanja, točnost obrade, funkciju električnog sustava itd.

5. Dostava i montaža

Pakiranje i transport: Ispitana i pregledana dizalica je zapakirana i pripremljena za transport do mjesta kupca. Osigurajte priručnike za rad, vodiče za održavanje, jamstvene kartice i druge relevantne dokumente. Nakon dolaska na mjesto kupca, instalirajte dizalicu i otklonite greške, uključujući montažu, podešavanje i testiranje. Obuka: Obučite operatere, objasnite im mjere opreza pri radu i održavanju i osigurajte da kupci mogu ispravno koristiti opremu.

6. Usluga nakon prodaje

Omogućite redovito održavanje i inspekcijske usluge kako biste osigurali dugoročno stabilan rad opreme.

Rješavanje problema: Pružite tehničku podršku i usluge popravka u slučaju kvara opreme. Prikupite povratne informacije od kupaca nakon korištenja kako biste razumjeli radni status opreme i zadovoljstvo kupaca. Poboljšajte proizvode na temelju povratnih informacija i optimizirajte dizajn i procese proizvodnje.





Tvrtka je instalirala inteligentnu platformu za upravljanje opremom, te instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon završetka plana bit će više od 500 kompleta (setova), a stopa umreženosti opreme dosegnut će 95%. Puštene su u rad 32 linije za zavarivanje, planira se instalirati 50, a postignut je stupanj automatizacije cjelokupne proizvodne linije.
