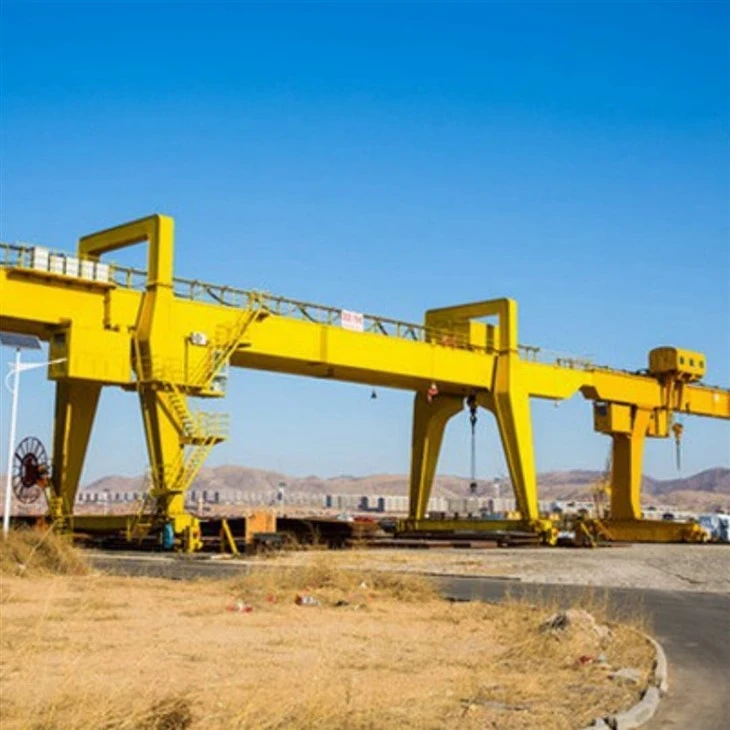

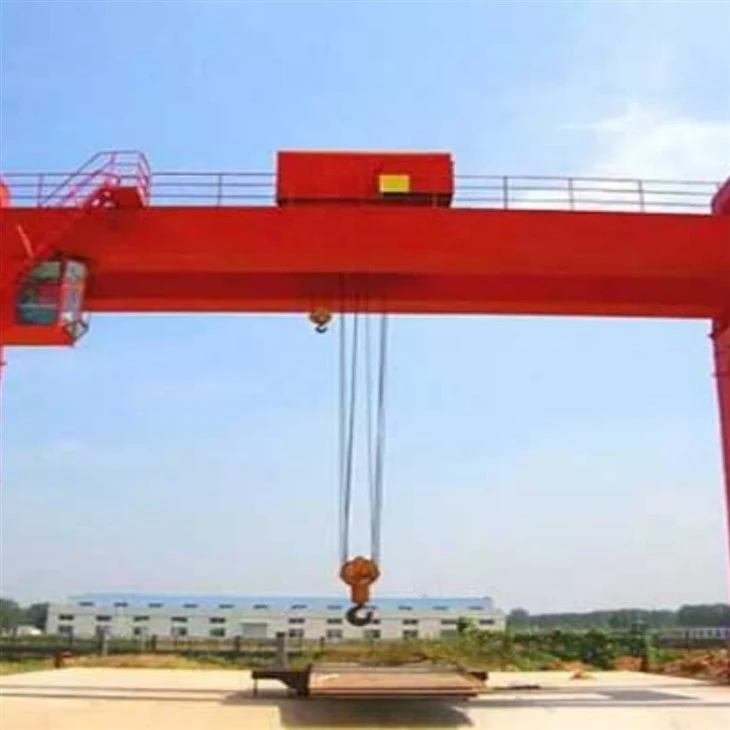

Vanjsko mjesto Koristite 20 tona gantry dizalice

A20 tona gantry dizalicadizajniran zaPrijave na otvorenomje robusno rješenje za dizanje velikog kapaciteta idealno za rukovanje velikim opterećenjima u otvorenim radnim okruženjima kao što su gradilišta, brodogradilišta, željeznička dvorišta i prostori za skladištenje materijala. Izgrađena za izdržavanje teških vremenskih uvjeta, ova dizalica nudi pouzdane performanse, izuzetnu stabilnost i učinkovito rukovanje opterećenjem za velike operacije dizanja velikih razmjera.

Opremljen a20- Ton Podizanje kapaciteta, ova gantry dizalica pogodna je za pomicanje teških strojeva, čeličnih komponenti, kontejnera i drugih glomaznih materijala. NjegovPodesive opcije raspona i visine, zajedno saPrilagodljivi željeznički sustavi, pružiti fleksibilnost za različite zahtjeve web mjesta.

Ključne značajke obično uključuju:

Izdržljiva čelična konstrukcijas antikorozijskom premazom za trajnost na otvorenom

Električni ili hidraulički sustav za dizanjeZa glatko, moćno dizanje

Motorizirana ili ručna kolicaZa precizno pozicioniranje utovarivanja

Električne komponente otporne na vremenske uvjetei pokrivači

Sigurnosni sustavikao što su zaštita od preopterećenja, zaustavljanje u hitnim slučajevima i granične sklopke

Jednostavna instalacija i rastavljanje, dopuštajući preseljenje mjesta ako je potrebno

Ova gantry dizalica ključno je sredstvo za industrije koje zahtijevajuVanjsko-učinkovitost, vanjsko-kapacitet, rješenja za dizanje velikog kapaciteta, osiguravanje i produktivnosti i sigurnosti u izazovnim okruženjima.

Komponente jezgre PLC, motor, ležaj, mjenjač, ​​motor, tlačna posuda, zupčanik, pumpa

Mjesto podrijetla Henan, Kina

Jamstvo 1 godina

Težina (kg) 30000 kg

Primjena montažnog dvorišta, gradilište, skladište, itd.

Naziv proizvoda 40 tona Straddle nosač guma umorna dizalica s jednim nosačem

Dizalica tipa A tip, jedan nosač, dvostruki nosač nosača

Mehanizam za podizanje zahtjeva kupca

Upravljačka metoda Kontrola kabine+daljinski upravljač

Kapacitet dizanja 5 ~ 1200 tona

Višestruki načini upravljanja idu ravno, poprečno putovanje, upravljač vrtilja itd.

Instalirajte na licu mjesta i na mreži

Motorni poznati brend

Radna dužnost a3 ~ a5

Glavni nosač (greda mosta)

Teška čelična konstrukcija dizajnirana za podupiranje težine dizalice i opterećenja

Često greda s tipom kutija ili rešetkama, ovisno o uvjetima raspona i opterećenja

Tretiran antikorozijskim premazima za trajnost na otvorenom

Noge (stupci za podršku)

Spojite glavni nosač na zemlju ili tračnice

Obično izrađen od konstrukcijskog čelika i dizajniran za izdržavanje opterećenja vjetra

Može uključivati ​​ljestvice ili platforme za održavanje

Kolica za dizanje

Smješta mehanizam za podizanje i kreće se vodoravno duž glavnog nosača

Može biti električno ili hidraulično

Uključuje motor, mjenjač, ​​bubanj, žičanu konop ili lanac i blok kuke

Mehanizam za podizanje

Električna žičana dizalica ili dizalica dizajnirana za podizanje 20 tona

Dolazi s motorom, kočnicama i mjenjačem za glatko dizanje i spuštanje opterećenja

3.endnosač

Krajnji nosač je strukturni i mehanički sklop smješten na krajevima nosača gantry dizalice. U njemu se nalazi kotači, pogonski mehanizmi i druge komponente neophodne za stabilnost i, u nekim slučajevima, kretanje duž staze.

Komponente krajnjeg nosača: sklopovi kotača: Fiksni kotači: Podržavaju težinu strukture i održavajte stabilnost. Kotači za upravljanje: kotači za pokret za kretanje duž tračnica (ako je primjenjivo). Materijali: Izrađeni od izdržljivih materijala poput kovanog čelika za teške primjene.

2. Pogonski mehanizam (opcionalno za stacionarne postavke): Uključuje motore, mjenjače i sustave spajanja. Koristi se za dizalice koje imaju ograničeno ili kontrolirano horizontalno kretanje duž tračnica.

3. Ležajevi: dopuštaju glatku rotaciju kotača bez trenja. Dizajnirano za velika opterećenja i dugi radni vijek, okvir: robusna, kruta struktura koja povezuje kotače i podupire nosač.

4. Željezničke stezaljke (neobavezno): stezaljke ili mehanizmi za zaključavanje kako bi se dizalica pričvrstila na mjestu. Essencijalno za sigurnost u vanjskim instalacijama ili vjetrovitim uvjetima.Buffers: Upiti utjecaj i smanjiti vibracije na krajevima putovanja

4. Mehanizam putovanja

Ključne komponente pogonskog sustava putovanja: Električni motori: Omogućite snagu za kretanje.GAERBOXES: Upravljanje brzinom i zakretnim motorom motora. Kotači i tračnice: Kotači su montirani u podnožju nogu ili na kolicima. Obično su izrađeni od čelika visoke snage za obradu teških opterećenja. Objavi su pričvršćeni na zemlju ili gredu, vodeći kotače za glatko putovanje.

Sustav kočenja: Elektromagnetske ili mehaničke kočnice osiguravaju stabilnost sprječavanjem neželjenog kretanja prilikom stacionarnih.kontrola: Ručno djeluje (putem upravljačke ploče ili privjeska) ili putem bežičnih sustava daljinskog upravljanja.

Putničke mehanizme tipovi, kretanje gantryja: Čitava struktura dizalica kreće se duž fiksnog željezničkog sustava. Pokret za upravljanje: Kolica opremljena dizalicama horizontalno duž snopa (unakrsna putovanja), dok gantry ostaje nepomično.

Sigurnosni mehanizmi: Uređaji protiv sukoba: Spriječite slučajne utjecaje između dizalica ili konstrukcija.Limit Switchs: Osigurajte sigurno zaustavljanje na krajnjim točkama.

Savjeti za održavanje, redovito pregledavaju kotače i tračnice na habanje i poravnanje. Pomični dijelovi kako biste osigurali nesmetano djelovanje. Provjerite električni sustav za greške ili oštećenja.

5. Mehanizam za putovanja

1. Okvir kolica: robusna čelična konstrukcija dizajnirana za podupiranje dizalice i upravljanje teškim opterećenjima. Povezuje sve komponente mehanizma kolica.WOHELS: Kolica je opremljena kotačima (obično četiri ili više), koji se kreću uz prirubnicu gantry snopa ili namjenskog staze. Kotači se obično izrađuju od čelika visoke čvrstoće i mogu biti obični, pričvršćeni, ili ugrađeni, ovisno o željeznici ili oblikovanju.

2. Električni motor: Pokreće pokret kolica. Motori su često opremljeni varijabilnim frekvencijskim pogonima (VFD) za glatko ubrzanje i usporavanje.Gearbox: Pretvara rotirajuću brzinu motora u željeni okretni moment i brzinu za pomicanje kolica. Skarovi i osovine: Prenošenje snage iz motora na kotače.

3. Operirano putem: Kontrola privjesaka: ožičeni kontroler suspendiran iz dizalice.Remote Upravljanje: bežični rad pomoću radiofrekvencije.

Kontrola kabine: Za veće dizalice može se osigurati kabina operatera.

4. Sustav za brisanje: Uključuje mehaničke ili elektromagnetske kočnice za zaustavljanje i držanje kolica na mjestu. Brakes se automatski angažira kada se napaja ili kada je kolica nepomična.

Kotač

Ključne značajke kotača s dizalicama; materijal: obično izrađene od čeličnih ili leguranih materijala visoke čvrstoće da bi izdržali velika opterećenja i otporni na habanje. Konmonski materijali uključuju čelik od ugljika, kovanog čelika ili čelik obrađeni toplinom kako bi se povećala izdržljivost.

Dizajn: Ravni kotači: Koristi se za tračnice s ravnim vrhom, omogućujući fleksibilnost bočnog kretanja. Flungirani kotači: Sadrže prirubnicu s jedne strane kako bi se spriječilo odvajanje i održavanje usklađivanja s željeznicom. Kotača s dlakavim flandiranim: Omogućite dodatnu sigurnost držanjem kotača sigurno na stazi, a ravnomjerno se koristi u opterećenju.

Profil gazišta: dizajniran za ravnomjerno raspodjelu opterećenja i smanjenje trošenja. Dimenzije: variraju ovisno o veličini i kapacitetu dizalice.Key Parametri uključuju promjer kotača, širinu gazišta i debljinu prirubnice: montiranje: montirano na osovinama ili osovinama, bilo izravno ili putem ležajeva.

Kuka za dizalice

Ključne karakteristike kukica s dizalicama Materijal: Tipično izrađene od materijala visoke čvrstoće, poput kovanog čelika ili leguranog čelika. Dizajnirano da izdrže velika opterećenja, udarne sile i oštre radne uvjete

Dizajn: Jednostruka kuka: jednostavan, ravan dizajn koji se koristi za opće zadatke dizanja.Double Kuka: sadrži dva zupčanika, koje se koriste za uravnoteženje težeg opterećenja i smanjenje naprezanja na svakoj kuki. Omogućuje rotaciju stupnja 360- za precizno mjesto utovarivanja: Većina kuka za kuke uključuju spušteno zasuće.

Opterećenje: Varira široko ovisno o dizajniranju i primjeni dizalice. Objavljeno je označeno na udici za sigurnost operatera.

Oblici kuka: C-Hook: Koristi se za rukovanje zavojnicama i cilindričnim opterećenjima. Eeye Kuka: sadrži kružno oko za sigurno pričvršćivanje na dizalicu ili lanac.clevis Hook: Uključuje Clevis u obliku slova U i pin za brzo pričvršćivanje.

Motor

Ključne značajke motora motora motora: Motori za indukciju kaveza vjeverica: obično se koriste za njihovu trajnost i slabo održavanje. Položeno za primjene koje zahtijevaju stalnu brzinu. Motori za indukciju klizanja: koristi se tamo gdje je potrebna promjenjiva brzina, poput mehanizama za podizanje.

Ocjena snage: kreće se od nekoliko kilovata za male dizalice do stotina kilovata za teške industrijske dizalice. Ocjena ovisi o kapacitetu dizanja i operativnim zahtjevima dizalice.

Dizajn: Radni ciklus: dizajniran za povremeni ili kontinuirani rad, ovisno o primjeni. Popula: visokokvalitetna izolacija da bi izdržala oštra industrijska okruženja. Oslobađanje: Opremljeno rashladnim sustavima (na ventilatorni ili tekući hlađeni) kako bi se spriječilo pregrijavanje.

Kontrolne značajke: Motori često rade s varijabilnim frekvencijskim pogonima (VFD) ili motoričkim kontrolerima za: kontrolu brzine. Ubrzanje i usporavanje. Rekulera. Smanjena potrošnja energije.

Zvuk i lagani alarmni sustav i granični prekidač

Ključne značajke alarmnog sustava, zvučni alarm (zvuk) emitira glasan, različit zvuk, poput sirene ili zujanja, kako bi upozorio radnike. Tipično aktiviran tijekom rada dizalice, pokreta učitavanja ili u hitnim slučajevima: prilagođeno da se osigura zvuk u pozadini. Visualni alarm (svjetlost); uobičajeno je i rotiranje) Bljeskanje svjetala (obično žutokose), a uobičajena je ne-a alektivna sredstva. rabljeno.

Kontrolna integracija; automatski se aktivira tijekom specifičnih operacija (npr. Podizanje, putovanja) ili ručno od strane operatera. Upozori se integrirani s drugim sigurnosnim sustavima poput senzora protiv kotičana. Funkcije kretanja sustava alarma: upozoravaju radnike kada je dizalica ili opterećenje u pokretu. Prevencija o intriziji ili proximitaciju.

Indikacija hitne slučajeve: Označite greške, uvjete preopterećenja ili druge hitne slučajeve. Savjeti za održavanje redovito testirajte razinu zvuka i vidljivost svjetlosti. Postavite istrošene žarulje, LED ili zvučnike. Utvrdite pravilno ožičenje i povezivanje s upravljačkim sustavom.

Sigurnosni uređaji

Sigurnosni uređaji u stacionarnim dizalicama, sigurnosni uređaji u stacionarnim dizalicama ključni su za zaštitu radnika, opreme i materijala tijekom rada. Oni pomažu u sprječavanju nesreća, osiguravanju glatkih radnih mjesta i u skladu s propisima o sigurnosti na radnom mjestu.

Koristi se u stacionarnim dizalicama: Funkcija uređaja za zaštitu od preopterećenja: Sprječava da dizalica podigne opterećenja veće od njegovog nazivnog kapaciteta.

Mehanizam: Opremljen stanice opterećenja ili mjerača naprezanja za mjerenje težine opterećenja. Automatski prekida rad dizanja ako opterećenje prelazi granicu.IMLJIVANJE: Štiti strukturu dizalice i sprječava nesreće uzrokovane preopterećenjem.

Uređaji protiv sukoba, funkcija: Otkriva blizinu drugih dizalica, struktura ili prepreka. Mehanizam: koristi senzore poput ultrazvučnih, infracrvenih ili radarskog za otkrivanje objekta. Triggers alarmi ili zaustavlja pokret dizalica kako bi se spriječile sudare. Povratna važnost: Smanjivanje rizika od oštećenja u više karata.

Sustav zaustavljanja u hitnim slučajevima, funkcija: Omogućuje operatorima da odmah zaustave sve operacije dizalica u hitnim slučajevima. Mehanizam: Upravljano pomoću gumba koji se nalaze na upravljačkoj ploči, daljinsko upravljanje ili na pristupačnim položajima. Disconnects Power to Critical Systems.Itmanment: Pruža sposobnost brzog odziva tijekom hitnih slučajeva, minimiziranje rizika.

Sustav protiv prometa, funkcija: minimizira ljuljanje opterećenja tijekom dizanja i kretanja. Mehanizam: Koristi napredne upravljačke sustave za suzbijanje efekata klatna. Koristi senzore i softver za dinamički prilagođavanje brzine motora. Poboljšanje: Povećava preciznost i sigurnost tijekom rukovanja opterećenjem.

11. UPOTRAČNI NAČIN

1. Vrste modusa upravljanja za stacionarne dizalice, privjesak za kontrolu; Opis: Operator koristi žičanu ili bežičnu privjesnu jedinicu za upravljanje dizalicom iz sigurnog udaljenosti. Ponovni uređaji: ručni uređaj s gumbima ili džojstikama za upravljanje kretanjem i funkcijama.

2. Kontrola kabine; Opis: Operator je stacioniran u upravljačkoj kabini koja je montirana na dizalici ili u blizini radne staze dizalice.comPONENTS: Opremljeni gumbima, džojstikama, papučicama, a ponekad i dodirnim zaslonima za kontrolu funkcija dizalica.

3. Daljinski upravljač; Opis: Koristi bežični uređaj za daljinsko upravljanje, koji se može ručno ili nositi na tijelu operatera.Components: Kompaktni uređaj s gumbima ili džojstikama, sličan privjesnom upravljaču, ali bez kabela.

4. Automatska kontrola (automatizirana kontrola); Opis: Dizalica djeluje u skladu s unaprijed programiranim naredbama i sekvencama bez intervencije operatora.comPONENTS: Uključuje senzore, programibilne logičke kontrolere (PLC) i softver za upravljanje koji upravljaju funkcijama dizalice.

Skica

Glavni tehnički

Prednosti od 20 tona otvorene dizalice

Visoki kapacitet dizanja

Jednostavno upravlja opterećenjima do 20 tona, što ga čini idealnim za teške zadatke u industrijama poput izgradnje, brodogradnje i logistike.

Svestrana vanjska upotreba

Konkretno dizajnirani da izdrže vanjska okruženja, s vremenskim pogodnim komponentama i prevlacima otpornim na koroziju za dugoročnu izdržljivost.

Isplativa instalacija

Za razliku od nadzemnih dizalica, dizalice za gantry ne zahtijevaju izgradnju ojačanja ili greda pista koji štede vrijeme i novac na strukturnim modifikacijama.

Mobilnost i fleksibilnost

Može bitiželjezničkiiligumaZa lako preseljenje preko radnih mjesta

Podesive opcije raspona i visine odgovaraju različitim operativnim potrebama

Lako sastavljanje i rastavljanje

Modularni dizajn omogućuje brzo postavljanje i propadanje-ideal za privremena ili promjena mjesta za rad.

Poboljšane sigurnosne značajke

OpremljenZaštita od preopterećenja, Ograničeni prekidači, Gumbi za zaustavljanje u nuždi, iUređaji za zaključavanje otpornih na vjetarpoboljšati sigurnost u vanjskim uvjetima.

Učinkovito rukovanje materijalima

Ubrzava procese dizanja i transporta, smanjujući troškove rada i poboljšava operativnu učinkovitost.

Operacija daljinskog upravljača

Opcije bežične ili privjeske omogućuju siguran, precizan i jednostavan rad, držeći operatere na sigurnoj udaljenosti od teških opterećenja.

Smanjena opstrukcija tla

Gantry Design održava radni prostor otvorenim i pristupačnim, s minimalnom stalnom infrastrukturom na zemlji.

Prilagodljivi dizajn

Može se prilagoditi različitim rasponima, visinama dizanja i dodatnim značajkama poput konzole, šetnice ili rasvjetnih sustava na temelju zahtjeva na mjestu.

Primjene 20 tona na otvorenom dizalicom

A 20- ton vanjski gantry dizalica svestrano je rješenje za dizanje koje se široko koristi u raznim industrijama za zadatke za rukovanje teškim materijalima. Ispod su uobičajena područja primjene:

1. Izgradnja

Podizanje i postavljanje teških građevinskih materijala poput čeličnih greda, montažnih betonskih segmenata i opreme

Pomažu u izgradnji mosta i cesta prevozom velikih strukturnih komponenti

2. Brodogradilišta i morska industrija

Rukovanje velikim brodskim komponentama poput motora, segmenata trupa i kontejnera

Koristi se za utovar\/istovar brodova ili sastavljanje dijelova u suhim pristaništima

3. Željeznička dvorišta

Pomicanje velikih dijelova vlaka, kontejnera i teške opreme za održavanje

Idealno za prijenos tereta s željezničkih automobila na kamione ili skladišne ​​prostore

4. čelična i metalna dvorišta

Prijevoz dugih čeličnih profila, metalnih listova, zavojnica i izrađenih konstrukcija

Učinkovito postupa s teškim i nepravilnim oblikovanim predmetima

5. dvorišta za montažu

Podizanje i prijenos montažnih betonskih elemenata kao što su ploče, stupovi, ploče i grede

Podržava modularne građevinske operacije i logistiku mjesta

6. Pogona i korisna mjesta

Koristi se tijekom ugradnje i održavanja turbina, transformatora i teških električnih komponenti

Neophodno za izgradnju infrastrukture u udaljenim ili izloženim područjima

7. Operacije rudarstva i kamenoloma

Pomicanje opreme za bušenje, cijevi i spremnika sirovina

Izdržava prašnjave, robusne uvjete koji se često nalaze u rudarskom okruženju

8. Logistika i teretni terminali

Utovarivanje i istovar teških tereta ili strojeva iz kamiona i prikolica

Olakšava upravljanje pohranom i zalihama na otvorenom

9. Zrakoplovni i teški sklop strojeva

Pomaže u podizanju i postavljanju velikih komponenti zrakoplova ili teških strojeva za montažu na otvorenom

1. Faza dizajna: Odredite parametre dizalice, poput naziva opterećenja, raspona i visine dizanja, prema potrebama kupca i radnom okruženju. Izvršite detaljan strukturni dizajn, uključujući glavnu gredu, krajnju gredu, dizalicu, mehanizam za podizanje itd. Kako bi se osiguralo da dizajn ispunjava sigurnosne standarde i zahtjeve za upotrebu. Odaberite odgovarajuće materijale u skladu s dizajnom, obično čelik visoke čvrstoće kako biste osigurali stabilnost i trajnost konstrukcije.

2. Faza proizvodnje: Pripremite potrebne sirovine i dijelove prema crtežima dizajna. Izrežite, savijte i oblikujte čelik kako biste pripremili konstrukcijske komponente poput glavnih greda i krajnjih greda. Zavarite različite komponente i sastavite ih u cjelokupnu strukturu. Ovaj korak zahtijeva zajamčenu kvalitetu zavarivanja kako bi se osigurala snaga i stabilnost.

3. Obrada: Komponente za obradu ključa poput motora, zupčanika, ležajeva itd. Kako bi se osiguralo da njihova veličina i točnost ispunjavaju zahtjeve. Antikorozijska tretmana komponenti, poput slikanja i galvanizacije, povećava trajnost i estetiku opreme.

4. Instalacija električnog sustava: Ugradite električne komponente kao što su motori, kontroleri, prekidači, senzori i alarmni sustavi. Spojite i žičane kabele kako biste osigurali normalan rad električnog sustava.

5. Faza sastavljanja: Sastavite sve komponente i sustave u cjelini, povežite mehanizam za podizanje, mehanizam za pokretanje kolica i upravljački sustav. Izvršite sveobuhvatan pregled okupljenih dizalica kako biste osigurali da sve komponente i sustavi rade ispravno i izvode preliminarno uklanjanje pogrešaka.

6. Faza ispitivanja: Izvršite test statičkog opterećenja na dizalici kako biste provjerili strukturnu čvrstoću i stabilnost. Izvršite dinamički test na dizalici, uključujući testove o dizanju, premještanju, kočenju i drugim funkcijama, kako bi se osiguralo da njegove performanse ispunjavaju zahtjeve za dizajnom. Provjerite funkcije sigurnosnih uređaja, kao što su granični prekidači, zaštita od preopterećenja itd. Kako biste osigurali sigurnost opreme tijekom rada.

7. Kontrola kvalitete: Izvršite kontrolu kvalitete na svakoj vezi u procesu proizvodnje kako biste osigurali usklađenost sa industrijskim standardima i zahtjevima kupaca. Zabilježite različite podatke i inspekciju u proizvodnom procesu za naknadnu sljedivost i analizu.

8. Dostava i instalacija: Pakirajte i pripremite dovršenu dizalicu za prijevoz kako biste osigurali da nije oštećen tijekom transporta. Dostavite dizalicu na web mjesto kupca radi instalacije i izvršiti uklanjanje pogrešaka i prihvaćanje na licu mjesta. Omogućite operacijsku obuku kupcima kako bi osigurali da su iskusni u upotrebi i održavanju dizalice.

Pregled radionice:

Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
