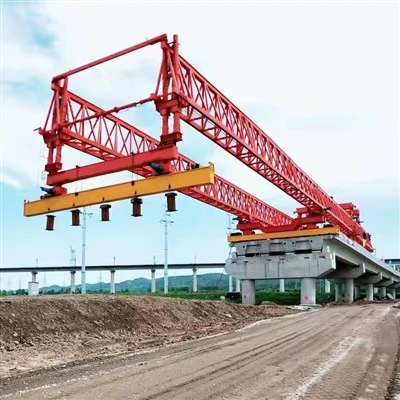

Stroj za lančer mosta s protuutegom



"Protuuteg" je ključna značajka koja omogućuje ovu metodu za velike raspone. Uravnotežuje velike konzolne sile koje nastaju kada stroj postavlja novi segment daleko ispred stupa mosta.





Tehnička specifikacija za stroj za lansiranje mosta s protuutegom

Verzija dokumenta: 1.0
Datum:26. listopada 2023

1.0 Uvod i svrha

Stroj za lansiranje mosta s protuutegom (CBLM), poznat i kao nos za lansiranje ili portal za lansiranje, specijalizirani je inženjerski sustav koji se koristi za postepeno lansiranje gornjih konstrukcija mosta (paluba/nosača). Ova metoda uključuje konstruiranje uzastopnih segmenata mosta u stacionarnom području iza upornjaka i njihovo "lansiranje" horizontalno preko raspona.

Primarna svrha sustava protuutega je minimizirati konzolne momente u nadgrađu tijekom procesa porinuća, čime se smanjuje potrebna čvrstoća materijala i omogućavaju mogućnosti većeg raspona.

2.0 Pregled sustava

CBLM sustav obično se sastoji od sljedećih ključnih komponenti:

Nos za lansiranje:Lagana čelična rešetka ili okvir pričvršćen na prednji dio prvog segmenta mosta.

Jedinica protuutega:Podesivi sustav smješten na stražnjoj strani mosta, pruža potrebnu silu prema dolje.

Dizalice za lansiranje / hidraulički sustav za guranje-povlačenje:Primarni pogonski mehanizam.

Klizni ležajevi / PTFE jastučići:Površine s-niskim trenjem po kojima most klizi.

Privremeni oslonci / stupovi:Srednji nosači opremljeni napravama za vođenje.

Centralni kontrolni sustav:Za sinkronizirani i automatizirani rad.

3.0 Detaljne tehničke specifikacije

3.1 Opći parametri izvedbe

Maksimalni kapacitet lansiranja (težina kolnika mosta):500 do 12.000 metričkih tona (prilagodljivo po projektu)

Maksimalna duljina lansiranja:50 do 500 metara (prilagodljivo po projektu)

Tipična brzina ciklusa lansiranja:5 do 20 metara na sat

Maksimalni nagib/nagib za lansiranje: ±5%

Minimalni radijus vodoravne krivulje:500 metara (može se dizajnirati za manje radijuse)

3.2 Sustav protuutega

Tip:Modularni, podesivi betonski blokovi ili hidraulički-kontrolirani balastni sustav.

Kapacitet protuutega:Podesivo od 20% do 60% ukupne porinute težine mosta, ovisno o fazi porinuća i projektiranju.

Kontrolirati:Učinak protuutega može se dinamički prilagoditi dodavanjem/uklanjanjem modula ili putem kontroliranog hidrauličkog tlaka za održavanje optimalne ravnoteže i momenata savijanja.

3.3 Nos za lansiranje

Struktura:Izvedba-čelične rešetke ili kutijastog nosača visoke čvrstoće.

duljina:Obično se porinje 55% do 65% raspona glavnog mosta.

veza:Zatik-povezan s prednjom stranom plohe mosta radi lakšeg odvajanja nakon lansiranja.

Težina:Dizajniran da bude što lakši uz zadržavanje krutosti, često 10-15% tipične težine segmenta mosta.

3.4 Pogonski sustav

Tip:Računalno-upravljani, sinkronizirani hidraulički sustav dizalice.

Princip rada:"Push-Pull" ili "Incremental Launch" korištenjem cikličkog hvatanja i guranja.

Broj stanica za podizanje:1 primarna stanica na lansirnom upornjaku, s mogućim sekundarnim stanicama za vrlo dugačke mostove.

Ukupna sila potiska:2.000 kN do 20.000 kN (prilagodljivo).

Hod po ciklusu:200 mm do 1000 mm.

Hidraulički tlak:350 bara (standardno), do 700 bara (-sustavi visokog tlaka).

3.5 Sustav vođenja i klizanja

Klizni ležajevi:Ploče od nehrđajućeg čelika s jastučićima od politetrafluoretilena (PTFE). Koeficijent trenja: ~1-2%.

Bočni vodeći valjci:Podesivi okomiti valjci postavljeni na privremene stupove za kontrolu bočnog poravnanja (tolerancija ±10 mm).

Priključci za okomito poravnanje:Hidrauličke dizalice na privremenim nosačima za fino-podešavanje elevacije palube tijekom lansiranja.

3.6 Sustav upravljanja i nadzora

Vrsta kontrole:Potpuno automatizirani, programabilni logički kontroler (PLC) s ručnim upravljanjem.

Sinkronizacija:Sve hidrauličke dizalice sinkronizirane su unutar ±2 mm hoda.

Parametri praćenja:

Hidraulički tlak i sila potiska-u stvarnom vremenu.

Duljina zaveslaja i napredovanje po ciklusu.

Usklađivanje palube (lasersko navođenje ili GPS).

Naprezanje i naprezanje u kritičnim dijelovima nosa za porinuće i plohe mosta.

Opterećenje protuutega.

Sigurnosne blokade:Automatsko isključivanje u slučaju preopterećenja, neusklađenosti ili kvara sustava.

3.7 Komponente konstrukcijskog čelika

Kodovi dizajna:U skladu s AISC, EN 1993 ili ekvivalentom.

Vrsta čelika:Nisko-legirani čelik visoke{0}}čvrstoće (npr. S355, S460, A572 Gr. 50).

Faktor sigurnosti:Najmanje 2,0 za granicu razvlačenja i 3,0 za krajnju čvrstoću pod najvećim proračunskim opterećenjem.

3.8 Napajanje

Primarna snaga:380V / 50Hz / 3-fazni ili 480V / 60Hz / 3-fazni.

Ukupna instalirana snaga:150 kVA do 500 kVA (ovisno o veličini sustava).

Sigurnosna kopija:Pomoćni generator dizel motora za kritične operacije.

4.0 Projektirana opterećenja i razmatranja

Mrtvo opterećenje:Vlastita-težina stroja i kolnika mosta.

Učitavanje uživo:Konstrukcijska opterećenja, udar tijekom porinuća.

Opterećenje vjetrom:Dizajnirano da izdrži brzine vjetra do 65 km/h tijekom rada i 120 km/h u spremljenom stanju.

Dinamička opterećenja:Računa se tijekom pokretanja/zaustavljanja ciklusa lansiranja.

Seizmička opterećenja:Prema projektnim-zahtjevima lokacije.

5.0 Sigurnosne značajke

Tipke za hitno zaustavljanje na više mjesta.

Redundantni-ventili za zadržavanje opterećenja na svim kritičnim hidrauličkim cilindrima.

Ventili za rasterećenje nad{0}}pritiska u hidrauličnom sustavu.

Protu{0}}platforme, zaštitne ograde i pristupne ljestve.

Sustav automatskog kočenja u slučaju nestanka struje.

6.0 Instalacija, rad i demontaža

Montaža:Montažu će izvesti specijalizirana ekipa uz pomoć mobilnih dizalica. Tipično trajanje: 2-4 tjedna.

Operacija:Potreban tim od 5-8 obučenih osoba (nadzornik, operater, mehaničari, električari).

Demontaža:Metodički obrnuti proces montaže. Sve glavne komponente dizajnirane su za jednostavno rastavljanje i transport.

7.0 Projekt-Specifična prilagodba

Ova specifikacija je opća smjernica. Konačni dizajn stroja za lansiranje mosta s protuutegom bit će prilagođen na temelju:

Geometrija mosta (dužine raspona, zakrivljenost, gradijent).

Tip gornje konstrukcije (montažni segmentni, lijevani-na-mjestu, čelični sandučasti nosač itd.).

Ukupna težina i duljina pri lansiranju.

Ograničenja mjesta i pristup.







Ključni parametri dizajna i specifikacije performansi

Parametar	Specifikacija
Kapacitet dizanja (po nosaču)	120 metričkih tona
Maksimalni raspon (od pristaništa do pristaništa)	50 metara (tipično), prilagodljivo do 60 m
Minimalni radijus krivulje	2000 metara (može se dizajnirati za manje radijuse)
Maksimalni podržani stupanj	±4%
Dizalice za podizanje	2 x glavne dizalice (obično svaka nosivosti 120 tona)
Brzina podizanja dizalice	0-5 m/min (varijabilna kontrola brzine)
Brzina kretanja kolica	0-10 m/min (varijabilna kontrola brzine)
Brzina lansiranja glavnog snopa	0-5 m/min (varijabilna kontrola brzine)
Brzina-automatskog pogona stroja	0-5 m/min (varijabilna kontrola brzine)
Kontrolni sustav	Centralizirani PLC s kontrolom frekvencije za sva kretanja. Rad na daljinskom upravljaču.
Napajanje	380V / 50Hz / 3 faze (ili prema zahtjevu projekta)





1. Nos za lansiranje

Nos je privremena, lagana čelična rešetka ili okvir pričvršćen na prednji dio prvog segmenta mosta.

Funkcija:Za smanjenje konzolnih momenata (sila savijanja) koji se javljaju dok se kolnik mosta proteže od jednog stupa do drugog. Bez njega bi prednji dio mosta popustio ili se slomio.

Ključne karakteristike:

Lagana čelična konstrukcija:Dizajniran da bude što je moguće lakši uz potrebnu krutost.

Promjenjiva duljina i krutost:Dužina je obično 60-70% glavnog raspona. Njegova se krutost ponekad može prilagoditi.

Spajanje na ploču mosta:Čvrsto je pričvršćen vijcima ili klinovima za vodeći segment mosta.

2. Privremeni oslonci / stupovi

To su strukture koje vode i podupiru most dok se spušta.

Srednji privremeni stupovi (ili podupirači):Koristi se kada je raspon između stalnih stupova predug. Oni su privremeni čelični ili betonski tornjevi koji sprječavaju pretjerano progib.

Nosač za lansiranje / nosivi nosač:U nekim sustavima, masivna potporna rešetka proteže se od upornjaka, noseći težinu mosta i same opreme za lansiranje. To je uobičajeno za vrlo duga ili teška lansiranja.

Vodičke strukture:Privremeni podupirači ili valjci na vrhu stupova kako bi se osiguralo da kolnik mosta ostane bočno poravnat tijekom porinuća.

3. Lansirne dizalice/pogonski sustav ("strojno" srce)

Ovo je temeljni mehanički sustav koji osigurava potisak za pomicanje masivne konstrukcije mosta.

Funkcija:Za postupno guranje ili povlačenje plohe mosta prema naprijed uz preciznu kontrolu.

Ključne komponente:

Hidraulične dizalice (cikličko lansiranje):Najčešći sustav. Koristi ciklus "dva-koraka-naprijed, jedan-korak-natrag":

Dizalice za podizanje (ili okomite dizalice):Lagano podignite ploču mosta s ležajeva.

Lansirajuće dizalice (ili vodoravne/gurajuće dizalice):Gurnite cijelu platformu naprijed jednim potezom (npr. 500-1000 mm).

Uvlačenje dizalica za podizanje:Paluba se spušta natrag na ležajeve.

Povlačenje dizalica za lansiranje:Dizalice se vraćaju u početni položaj kako bi uhvatile špil za sljedeći potisak.

Penjajuće dizalice / samo{0}}zaključavajuće dizalice (kontinuirano kretanje):Moderniji sustav koji koristi "hodajući" mehanizam.

Ove dizalice imaju dva seta čeljusti (klinovi ili stezaljke): jedna fiksna, jedna klizna.

Hvataju posebno dizajniraneLansirne šipkeili jaka čelična žica.

Izmjeničnim stiskom i potezom kliznih i fiksnih čeljusti stvaraju glatko, kontinuirano povlačenje.

Lansirajuće šipke / niti:Čelične-šipke ili kablovi visoke čvrstoće koji prolaze kroz dizalice. Dizalice drže te šipke kako bi povukle most prema naprijed. Oni su usidreni na prednjoj strani mosta ili unutar palube.

Centralna upravljačka jedinica i hidraulički agregat:Mozak i mišić operacije. Sinkronizira sve utičnice kako bi se osiguralo savršeno ravno i kontrolirano pokretanje, sprječavajući bilo kakvo uvijanje ili zaglavljivanje.

4. Ležajevi i klizne površine

Ove komponente upravljaju golemim trenjem i prenose opterećenja između pokretnog mosta i nepomičnih nosača.

Privremeni klizni ležajevi:

PTFE (teflon) jastučići:Ovi su klizili protivPloče od nehrđajućeg čelika (SS).. PTFE ima iznimno nizak koeficijent trenja, što omogućuje klizanje.

Elastomerni jastučići s PTFE:Kombinira raspodjelu opterećenja gume s niskim trenjem PTFE-a.

Trajni ležajevi:Nakon što je most u svom konačnom položaju, privremeni klizni ležajevi se zamjenjuju ili rekonfiguriraju u sustav stalnih ležajeva (npr. lončasti ležajevi, sferični ležajevi) koji omogućuju toplinsko širenje i skupljanje.









1. Tehničke i inženjerske prednosti

Omogućuje gradnju na nepristupačnom terenu:To je njegova jedina najveća prednost. Može graditi mostove preko dubokih dolina, širokih rijeka, prometnih autocesta, aktivnih željezničkih linija i ekološki osjetljivih područjabez potrebe za-zemaljskim skelama ili podnožjem.Ovo eliminira velike poremećaje i visok rizik povezan s izgradnjom privremenih potpora na tim lokacijama.

Superior za velike raspone i visoke uzvisine:Stroj je posebno dizajniran za lansiranje velikih, teških montažnih segmenata na velike udaljenosti i na velike visine, gdje bi konvencionalne dizalice ili metode bile nepraktične, nesigurne ili preskupe.

Kontrolirani i precizni proces lansiranja:Cijela operacija je visoko mehanizirana i kontrolirana. Hidrauličke dizalice omogućuju glatko, postupno kretanje, omogućujući precizno poravnanje segmenata mosta. Sustav protuutega osigurava stabilnost tijekom cijelog procesa.

Obrađuje složene geometrije:Napredne verzije ovih strojeva mogu konstruirati mostove s horizontalnim zavojima (zakrivljenim poravnanjima) i značajnim nagibima, pružajući fleksibilnost u dizajnu mosta kako bi se zadovoljili zahtjevi terena.

2. Ekonomske prednosti i prednosti upravljanja projektima

Povećana brzina izgradnje:Nakon što je stroj postavljen i pogon za prefabrikaciju segmenata radi, proces pokretanja je vrlo brz u usporedbi s tradicionalnim metodama in-na licu mjesta. To dovodi do znatno kraćeg ukupnog vremenskog okvira projekta.

Troškovna-učinkovitost za ponavljajuće raspone:Na projektima s višestrukim rasponima slične duljine i dizajna (npr. vijadukti za autoceste ili željeznice), metoda postaje vrlo ekonomična. Ponavljajuća priroda procesa omogućuje optimizirani rad, korištenje opreme i nabavu materijala.

Smanjeni troškovi rada:Proces je uvelike mehaniziran i zahtijeva manju posadu na-licu mjesta u usporedbi s opsežnim operacijama oplate i lijevanja. Rad je usmjeren na izradu segmenata, rad stroja i provjere točnosti.

3. Prednosti sigurnosti i zaštite okoliša

Poboljšana sigurnost:Minimiziranjem ili eliminacijom rada na otvorenim visinama i dubokim padinama, te smanjenjem potrebe da radnici budu ispod privremenih struktura, ukupni sigurnosni rizik je uvelike smanjen. Radna platforma prvenstveno je na već-konstruiranoj palubi i samom lansirnom stroju.

Minimalni utjecaj na okoliš:Budući da u prostoru ispod mosta nema potrebe za opsežnim čišćenjem terena, pristupnim cestama ili velikim temeljima za oplate, ekološki je otisak znatno manji. Ovo je presudno u ekološki osjetljivim područjima kao što su močvare, šume ili koridori divljih životinja.

Minimalni poremećaj postojeće infrastrukture:Izgradnja na aktivnim cestama, željezničkim prugama ili vodenim putovima može se odvijati uz malo ili bez prekida prometa ispod. Ovo je golema korist za urbana i industrijska područja, izbjegavajući skupe obilaznice i upravljanje prometom.

4. Kvaliteta i strukturne prednosti

Visoko{0}}kvalitetni,-tvornički izrađeni segmenti:Segmenti mosta obično su montažni-u kontroliranom okruženju dvorišta. To omogućuje mnogo strožu kontrolu kvalitete betona, postavljanja armaturnih šipki i uvjeta stvrdnjavanja nego što je to često moguće kod-{3}}lijevanog betona visoko iznad zemlje.

Učinkovito korištenje materijala:Metoda često koristi pred{0}}napregnute betonske segmente, koji su vrlo učinkoviti u upotrebi materijala, što dovodi do lakše, ali jače strukture palube.





Idealne primjene i primjeri

Ova je metoda odabrana za posebne izazovne scenarije:

Doline i klanci:Tamo gdje je tlo nedostupno ili preduboko za lažne radove (npr. mostovi u planinskim predjelima).

Vodeni prijelazi:Preko širokih rijeka, plovnih putova ili ušća gdje je izgradnja privremenih podupirača iz korita skupa ili ometa plovidbu.

Postojeća infrastruktura:Kada se gradi most preko autoceste ili željezničke pruge bez prekidanja prometa ispod.

Visoki mostovi:Tamo gdje visina konvencionalne skele čini nepraktičnima i opasnima.

Poznati primjeriMostovi izgrađeni prema ovom principu uključuju:

Most Rio–Niterói (Brazil):Jedna od najpoznatijih aplikacija.

Skyway Bridge (Florida, SAD):Njegovi predgotovljeni segmenti podignuti su pomoću slične uravnotežene konzolne metode.

Mnogi moderni vijaduktiza autoceste u Europi i Aziji.







Proizvodni postupak za stroj za lansiranje mosta s protuutegom (BLM)

Kontrola dokumenata:

ID postupka:PP-BLM-001

Revizija: 1.0

Datum:[Datum izdavanja]

1.0 Svrha i opseg

1.1 Svrha:
Definirati sustavnu proceduru za proizvodnju, montažu, ispitivanje i pripremu za otpremu stroja za lansiranje mosta s protuutegom. Time se osigurava da konačni proizvod zadovoljava sve projektne specifikacije, standarde kvalitete i sigurnosne zahtjeve za lansiranje montažnih segmenata mostova.

1.2 Opseg:
Ovaj postupak pokriva sve aktivnosti od prijema sirovina do konačne otpreme BLM-a. Uključuje:

Upravljanje materijalima

Proizvodnja čelika

Strojna obrada kritičnih komponenti

Pod-skupština i Opća skupština

Ugradnja mehaničkih i hidrauličkih sustava

Integracija električnog i upravljačkog sustava

Tvorničko prijemno ispitivanje (FAT)

Površinska obrada i bojanje

Rastavljanje, pakiranje i otprema

---

2.0 Ključne komponente protuutega BLM

Razumijevanje konačnog proizvoda ključno je za proizvodni proces. Glavni podsustavi su:

Glavna rešetka/nosač:Primarna nosiva -konstrukcija koja premošćuje prazninu i podupire segmente.

Prednji oslonac (nos):Konzolni dio na prednjoj strani rešetke.

Stražnji nosač i okvir protuutega:Struktura na stražnjoj strani koja drži blokove protuutega.

Lansiranje portala/kolica:Pokretna jedinica koja prenosi segmente duž vrha nosača.

Hidraulički sustav:Omogućuje snagu za podizanje, lansiranje i podešavanje stroja (cilindara, pumpi, ventila, crijeva).

Električni i kontrolni sustav:Uključuje motore, senzore, PLC-ove i operaterovu kabinu za preciznu kontrolu.

Sustavi podrške:Staze, ljestve, sigurnosne ograde i rasvjeta.

---

3.0 Detaljan proizvodni postupak

Faza 1: Inženjering i planiranje

Finalizacija dizajna:Detaljni inženjerski nacrti, popis materijala (BOM) i hidrauličke/električne sheme dovršeni su i odobreni.

Planiranje nabave:Identificirani su svi potrebni materijali (čelične ploče, profili, ležajevi, hidrauličke komponente, električne komponente) i pokrenuta je nabava.

Planiranje procesa:Uspostavljeni su redoslijed proizvodnje, postupci zavarivanja i planovi kontrole kvalitete.

Faza 2: Nabava materijala i inspekcija

Prijem materijala:Sirovine (konstrukcijski čelik, ploče itd.) se primaju i bilježe.

Dolazna inspekcija:Materijali se provjeravaju na stupanj, dimenzije i površinske nedostatke u skladu s certifikatima tvornice i narudžbenicama. Ne-materijali se stavljaju u karantenu.

Faza 3: Proizvodnja čelika

Označavanje i rezanje:

Čelične ploče i dijelovi označeni su prema nacrtima ugniježđenja kako bi se optimizirala upotreba materijala.

Rezanje se izvodi pomoću CNC plazma/oksi{0}}gorivnih rezača ili pila za visoku preciznost.

Oblikovanje i savijanje:

Ploče koje zahtijevaju zakrivljenost (npr. za umetke, prilagođene nosače) oblikuju se pomoću prešanih kočnica ili strojeva za valjanje.

Zavarivanje i pod-sklapanje:

Komponente se postavljaju -upotrebom šablona i učvršćenja kako bi se osigurala točnost dimenzija.

Zavarivanje izvode certificirani zavarivači prema odobrenim postupcima (SMAW, GMAW, SAW). Ključni zavari su 100% vizualno pregledani.

Stvoreni su pod-sklopovi kao što su rešetkasti pojasevi, dijagonale i okviri portala.

Ublažavanje stresa (ako je potrebno):

Za kritične komponente debelih stijenki može se primijeniti toplinska obrada nakon -zavarivanja (PWHT) kako bi se smanjila zaostala naprezanja.

Faza 4: Strojna obrada kritičnih komponenti

Komponente:Zakretni klinovi, sjedišta ležaja i spojna sučelja na glavnoj rešetki i portalu.

Proces:Strojna obrada se vrši na CNC tokarilicama i strojevima za glodanje kako bi se postigle niske tolerancije i fina završna obrada površine prema dizajnu.

Faza 5: Glavna skupština (u tvornici)

Postavljanje područja sastavljanja:Pripremljen je čist, ravan i prostran prostor za sastavljanje.

Sklop rešetke:Pod-sastavljeni dijelovi rešetke su poravnati i pričvršćeni/zavareni zajedno kako bi formirali glavnu-dužinu rešetke. Poravnanje se kritički provjerava laserskim libelama i teodolitima.

Sklop potporne strukture:Prednji nos i stražnji okvir protuutega sastavljeni su i povezani s glavnom rešetkom.

Ugradnja mehaničkog sustava:

Lansirni portal/kolica su sastavljeni, a njegovi kotači/tračnice postavljeni.

Na portalu su montirane podizne grede i vitla.

Ugradnja hidrauličkog sustava:

Ugrađeni su hidraulički cilindri (za podizanje, lansiranje i balansiranje).

Ugrađeni su hidraulični pogon (HPU), ventili, razdjelnici i cjevovod/crijevo. Sustav je napunjen navedenom hidrauličkom tekućinom.

Faza 6: Integracija električnog i upravljačkog sustava

Ugradnja ormarića:Montiraju se upravljačke ploče, PLC ormarići i pogoni promjenjive frekvencije (VFD).

Ožičenje:Svi senzori (granični prekidači, LVDT-ovi, pretvarači tlaka), motori i aktuatori ožičeni su natrag na upravljačke ormare prema shemama.

Kabina operatera:Kabina je instalirana i sva upravljačka sučelja (joysticks, HMI zaslon osjetljiv na dodir, zaustavljanje u nuždi) su povezana i testirana.

Faza 7: Tvorničko ispitivanje prihvatljivosti (FAT)
Ovo je kritična faza za provjeru performansi prije rastavljanja za otpremu.

Vizualni i dimenzionalni pregled:Potvrdite da su sve komponente ispravno instalirane i da dimenzije odgovaraju-nacrtima.

Test hidrauličkog sustava:

Provjerite ima li curenja na svim spojevima.

Ispitajte sve cilindre na potpuno istezanje/uvlačenje.

Provjerite postavke tlaka sustava i funkcionalnost sigurnosnog ventila.

Funkcionalni test (bez opterećenja):

Upravljajte platformom za lansiranje: prijeđite preko nje cijelom dužinom.

Ispitajte sva vitla i mehanizme za podizanje.

Ispitajte sve sigurnosne granične sklopke i krugove za zaustavljanje u nuždi.

Test opterećenja (simulirano):

Primijenite simulirano opterećenje (obično 125% nazivnog radnog opterećenja) na sustav za podizanje pomoću kalibriranih mjernih ćelija ili ispitnih utega.

Izmjerite progibe glavnog nosača i usporedite ih s teorijskim vrijednostima.

Test kontrolnog sustava:

Provjerite sve funkcije iz kabine operatera.

Testirajte blokade i sigurnosne protokole (npr. portal se ne može pomicati ako teret nije podržan).

Faza 8: Obrada površine i bojanje

Priprema površine:Nakon FAT-a, cijela se konstrukcija čisti od hrđe, kamenca i zagađivača abrazivnim pjeskarenjem (npr. sačmarom) prema navedenom standardu (npr. Sa 2,5).

Slika:Više{0}}slojni sustav boje (temeljni premaz, međupremaz, završni premaz) nanosi se prema tehničkim specifikacijama, osiguravajući odgovarajuću debljinu suhog filma (DFT).

Faza 9: Rastavljanje, označavanje i pakiranje

Sustavno rastavljanje:BLM se pažljivo rastavlja obrnutim redoslijedom od postavljanja na gradilištu. Redoslijed je planiran da minimizira vrijeme ponovnog sastavljanja mjesta.

Označavanje komponente:Svaki dio je označen jedinstvenim brojem oznake koji odgovara općem rasporedu i nacrtima postavljanja.

Pakiranje:

Hidrauličke komponente i električne ploče su zabrtvljene protiv vlage i prašine.

Obrađene površine i navoji su podmazani i zaštićeni.

Strukturni elementi su u paketu i osigurani za pomorski-/cestovni-prijevoz.

Faza 10: Dokumentacija i otprema

Završna dokumentacija:Priprema se kompletan dosje, uključujući:

Izgrađeni-crteži

Atesti za zavarivanje

Certifikati materijala

Dijagrami hidrauličkih kola

Električne sheme i PLC programi

FAT izvješće

Priručnici za rad i održavanje

otprema:Zapakirane komponente utovaruju se u kamione ili transportne kontejnere i otpremaju na mjesto projekta.

---

4.0 Kontrola kvalitete i sigurnost

Kontrola kvalitete:Planovi inspekcije i ispitivanja (ITP) slijedit će se u svakoj fazi. Sve inspekcije će biti dokumentirane.

Sigurnost:Sve aktivnosti izrade i montaže pridržavat će se strogih sigurnosnih protokola u radionici, uključujući dozvole za rad na vrućim mjestima, korištenje PPE i LOTO (Lockout-Tagout) procedure tijekom električnih i hidrauličkih ispitivanja.

---

5.0 Zaključak

Ovaj postupak osigurava da je stroj za lansiranje mostova s ​​protuutegom proizveden prema najvišim standardima kvalitete, sigurnosti i performansi, pružajući pouzdano i učinkovito rješenje za projekte izgradnje mostova.





---







Tvrtka je instalirala inteligentnu platformu za upravljanje opremom, te instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon dovršetka plana bit će više od 500 kompleta (setova), a stopa umreženosti opreme dosegnut će 95%. 32 linije za zavarivanje stavljene su u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.

Popularni tagovi: protuuteg most lancher stroj, Kina protuuteg most lancher stroj proizvođači, dobavljači, tvornica
