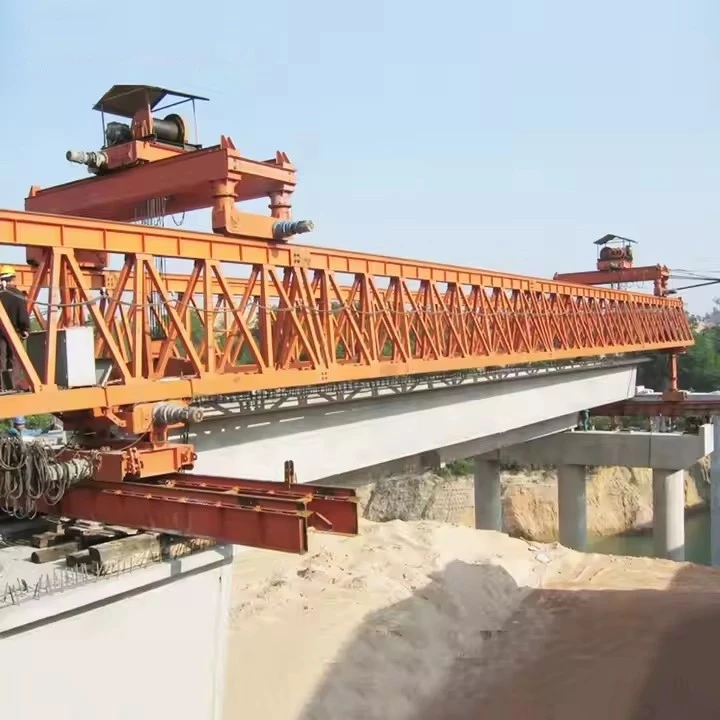

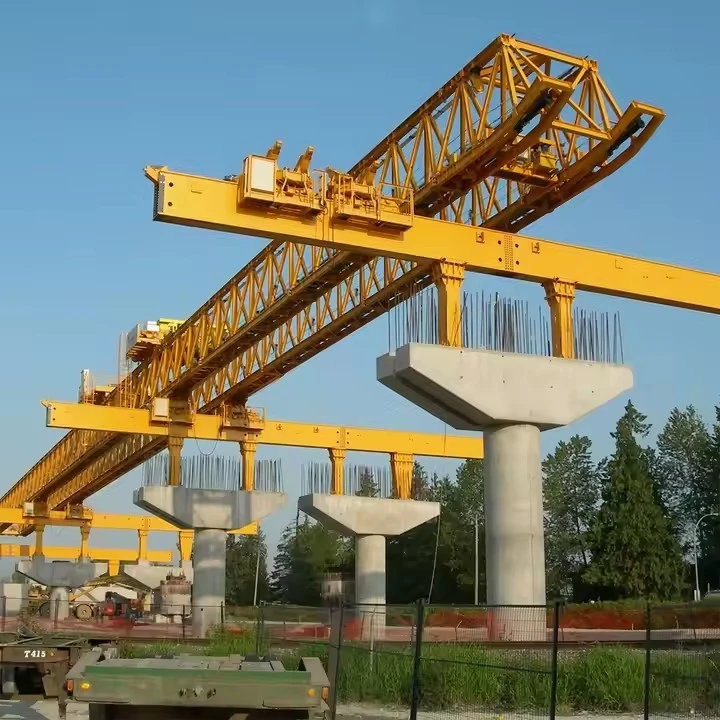

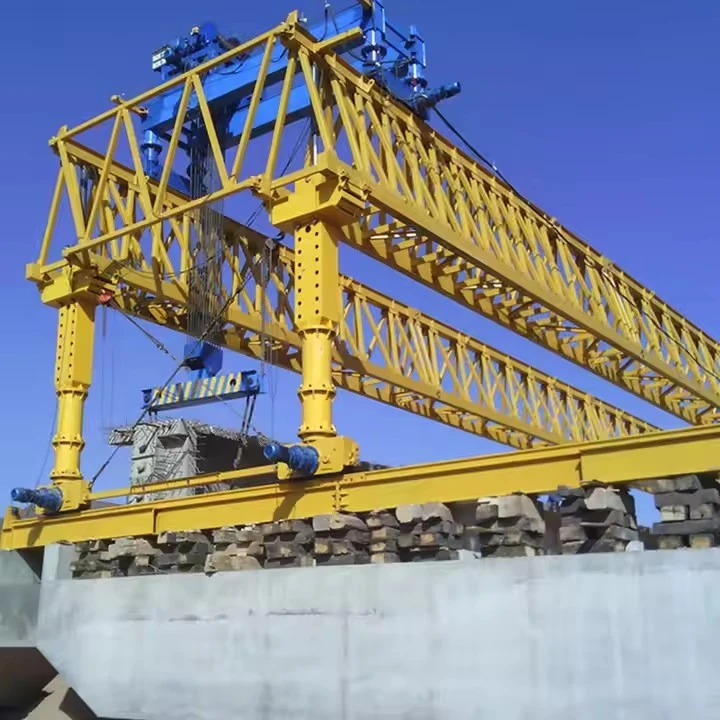

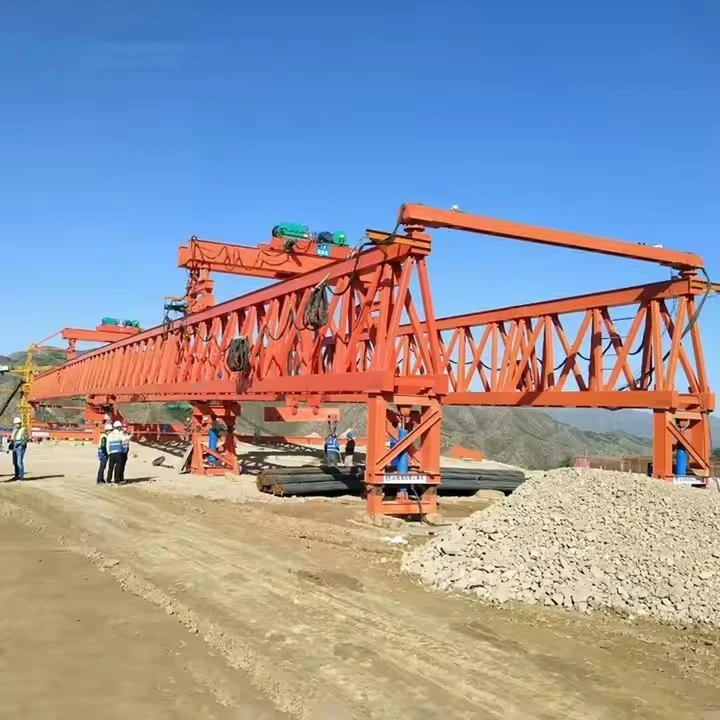

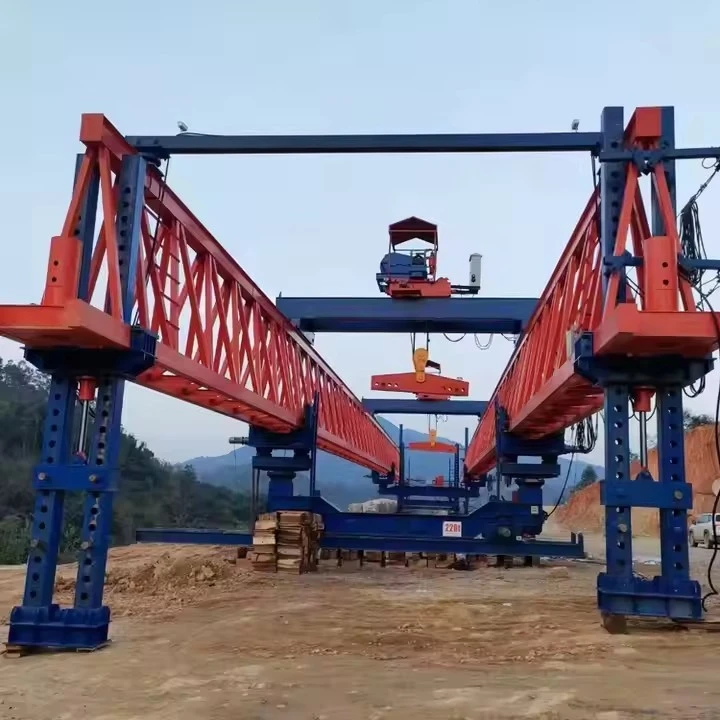

700 tona nosača mosta koji lansira gantry

Grup za most od 700 tona koji lansira gantry je teški sustav za dizanje i lansiranje koji se koristi u izgradnji velikih mostova, posebno za postavljanje montažnog betona ili čeličnih nosača. Ove su gantries ključne za podizanje segmenata mosta u izazovnim okruženjima, poput preko rijeka, autocesta ili neravnog terena.





Ključne značajke nosača mosta od 700 tona koji lansira gantry:
Visoki opterećenje-dizajniran za rukovanje nosačima teških do 700 tona, što ga čini prikladnim za mostove velikih raspona.

Modularni i podesivi dizajn - može se prilagoditi za različite širine mosta i konfiguracije nosača.

Sposobnost samo-lansiranja-kreće se autonomno prema naprijed pomoću hidrauličkih ili mehaničkih sustava bez potrebe za dodatnim dizalicama.

Precizno postavljanje - opremljeno hidrauličnim dizalicama, vitlicama i sustavima poravnanja za točno pozicioniranje nosača.

Stabilnost i sigurnost - sadrži Outriggers, protuteže i mehanizme zaključavanja kako bi se osiguralo sigurne operacije.

Automatizirani upravljački sustav-često uključuje PLC-ove kontrole za glatke i sinkronizirane pokrete.















Grup za most od 700 tona koji lansira gantry je stroj s teškim opterećenjem koji se koristi u izgradnji mosta za podizanje, transport i precizno postavljanje velikog montažnog betona ili čeličnih nosača. Evo njegovih ključnih komponenti:

1. Glavna struktura gantryja
Gantry grede/nosači-primarni opterećeni okvir koji obuhvaća građevinsku površinu mosta.

Podrška noge/kule - osigurajte stabilnost i raspodijelite teret na zemlju ili privremene nosače.

Križne grede - povežite gantry noge za strukturni integritet.

2. Sustav za podizanje
Podizanje vitla-električni ili hidraulični vitla s kabelima velikog kapaciteta.

Žičane konopce i remenice - za podizanje i spuštanje nosača.

Grede za širenje - Osigurajte čak i raspodjelu opterećenja tijekom dizanja.

3. Mehanizam za pokretanje
Hidraulični dizači/gurači - pomaknite gantry prema naprijed duž raspona mosta.

Pjesme/kotači-sustav za mobilnost na bazi željeznica ili guma.

Sustav klizanja - omogućuje longitudinalno kretanje tijekom lansiranja.

4. Hidraulički i električni sustavi
Jedinica hidrauličke napajanja (HPU) - Powers priključke, vitla i podešavanja.

Kontrolna kabina - Operatorska stanica s džojstikama i sustavima za nadzor.

Senzori i sigurnosni uređaji - ograničivači opterećenja, senzori nagiba i kočnice za hitne slučajeve.

5. Privremene potpore i temelje
Lažni rad/stupovi - privremeni potpora za držanje nosača tijekom postavljanja.

Sustav sidrenja - osigurava gantry tijekom rada.

6. Pomoćne komponente
Outriggers/Stabilizers - Spriječite prevrtanje tijekom dizanja.

Protuđene težine - uravnotežite gantry prilikom rukovanja s velikim opterećenjima.

Vodiči za usklađivanje - Osigurajte precizno pozicioniranje nosača.

7. Sustavi za sigurnost i nadzor
Stanice opterećenja - Nadgledajte težinu dizanja u stvarnom vremenu.

PLC sustav za upravljanje - automatizirani rad i sigurnosne blokade.

Uređaji otpornosti na vjetar - kočnice i pričvršćivanje stabilnosti u jakim vjetrovima.

Ovaj je gantry sustav ključan za izgradnju mostova, vijadukti i povišene autoceste, osiguravajući učinkovitu i sigurnu instalaciju nosača.









A 700 tona nosača mosta koji lansira gantryje teški građevinski stroj koji se koristi za dizanje i postavljanje velikih montažnih nosača tijekom izgradnje mosta. Evo njegovih ključnih prednosti:

1. Veliki kapacitet opterećenja (700 tona)

Može podnijetiteški i dugi raspon nosača(do 700 tona), smanjujući potrebu za više dizalica ili nosača.

Pogodno zamostovi velikih razmjera, kao što su viadukti autocesta, željeznički mostovi i mostovi za križanje mora.

2. Preciznost i kontrola

PonudaTočno pozicioniranje nosačas hidrauličnim ili računalnim upravljačkim sustavima.

Minimizira ljudsku pogrešku, osiguravajućipravilno usklađivanje i stabilnostTijekom instalacije.

3. Poboljšana sigurnost

Smanjuje rizike povezane s ručnim podizanjem ili nestabilnim privremenim nosačima.

OpremljenZaštita protiv preopterećenja i kočenje u hitnim slučajevimaSustavi.

4. Visoka učinkovitost i brzina

Ubrzava izgradnju mostaBrzo transportiranje i postavljanje nosača.

Smanjuje ovisnost o više dizalica ili ručnog rada,rezanje vremenskih rokova projekta.

5. Svestranost

Prilagodljivo različitimtipovi nosača(T-snopovi, nosači s kutijama, U-snopovi).

Može raditi uIzazov terena(Planine, rijeke, urbana područja) gdje se tradicionalne dizalice bore.

6. isplativo

Snižava troškove rada i opremeSmanjenje potrebe za pomoćnim dizalicama.

Umanjitizastoji ubrzava završetak projekta, štedeći ukupne troškove.

7. Smanjeni utjecaj na okoliš

ZahtijevaManje potpornih struktura, minimiziranje poremećaja tla.

VišeenergetskiU usporedbi s korištenjem više manjih dizalica.

8. Automatizacija i daljinski upravljač

Neki modeli sadržeautomatizirano kretanje i daljinski rad, Poboljšanje preciznosti i sigurnosti radnika.

9. Stabilnost u izazovnim uvjetima

Može djelovati ujaki vjetrovi ili neravni terenZbog robusnog mehanizama konstrukcijskog dizajna i stabilizacije.

10. Dugoročna upotrebljivost

Za višekratnu upotrebu u više projekata mosta, nudeći aDobar povrat ulaganja.

Prijave:

Mostovi za autoceste i željezničke mostove

Urbani nadvožnjaci

River & Valley prijelazi

Obalni i mostovi na moru

Zaključak:

Povećava se 700 tona lansiranjaSigurnost, brzina i preciznostu izgradnji mosta dok jeekonomično i svestranoZa velike projekte. Posebno je korisno zaMega-infrastrukturni projektizahtijevaju teške instalacije nosača.





650T bacač nosača mosta je stroj s velikim opterećenjem koji se koristi u izgradnji velikih mostova, posebno za postavljanje montažnog betona ili čeličnih nosača. Dizajniran je za obradu nosača koji teži do 650 metričkih tona, što ga čini prikladnim za mostove, vijadukte i povišene projekte autoceste.

Ključne primjene bacača nosača mosta od 650T:
Željeznički mostovi velike brzine

Koristi se za ugradnju teških montažnih nosača za velike željezničke pruge i konvencionalne željezničke mostove.

Osigurava precizno usklađivanje i postavljanje za glatke željezničke operacije.

Vijadukti autoceste i autoceste

Raspoređuje nosače velikih raspona za povišene prometnice i prelete.

Smanjuje vrijeme konstrukcije u usporedbi s tradicionalnim metodama.

Projekti mega mosta

Prikladno za prijelaze rijeke ili doline, gdje nosači prelaze 500T.

Često se koristi u kombinaciji s pokretanjem gantrija za inkrementalno lansiranje.

Urbani nadvožnjaci i razmjene

Omogućuje brzu instalaciju nosača u zagušenim urbanim područjima s minimalnim poremećajem.

Posebne vrste mosta

Koristi se za segmentarne mostove, mostove za nosače i čelične mostove.

Mogu se nositi s jednostavno podržanim i kontinuiranim konfiguracijama raspona.





Postupak proizvodnje za nosač mosta od 700 tona koji lansira gantry uključuje nekoliko kritičnih faza, uključujući dizajn, nabavu materijala, izradu, montažu, testiranje i puštanje u pogon. Ispod je strukturirani obris proizvodnog procesa:

1. Dizajn i inženjering
Konceptualni dizajn: Definirajte opterećenje, duljina raspona, visina podizanja i zahtjevi za mobilnošću.

Detaljan inženjering:

Strukturna analiza (FEA za stres, otklon i stabilnost).

Mehanički dizajn (mehanizam za pokretanje, sustav dizanja, hidraulički/pneumatski sustavi).

Električni i upravljački sustavi (automatizacija, senzori, sigurnosni blokadi).

Regulatorna usklađenost: Osigurajte pridržavanje međunarodnih standarda (EN, AISC, GB itd.) I sigurnosne kodove.

2. Okruga materijala
Konstrukcijski čelik: čelik visokog stupnja (Q345B, Q460 ili ekvivalent) za glavne grede, noge i nosače.

Hidrauličke komponente: cilindri, pumpe, ventili i crijeva od certificiranih dobavljača.

Električni sustavi: motori, PLCS, senzori i kabeli.

Mehanički dijelovi: zupčanici, ležajevi, vitla i kotači/staze za mobilnost.

3. Postupak izrade
A. Izrada glavnog nosača
Rezanje: CNC plazma/oksijsko gorivo rezanje čeličnih ploča.

Zavarivanje: potopljeno lučno zavarivanje (SAW) za uzdužne šavove; Ručno zavarivanje za složene spojeve.

Skupština:

Izrada segmenta (nosači kutija ili odjeljci za rešetke).

Uključivanje i poravnavanje pomoću jigs i učvršćenja.

Sklop nosača pune duljine s priključcima s vijcima/zavarenim.

NDT testiranje: Ultrazvučna (UT) ili radiografska (RT) testiranje na kritične zavare.

B. Podržite noge i kule
Izrada vertikalnih/horizontalnih nosača s učvršćivačima.

Integracija mehanizama hidrauličkog dizanja (ako je primjenjivo).

C. Mehanizam za pokretanje
Izrada sustava guranja/povlačenja (hidraulični priključci, klizni jastučići).

Instalacija vodećih tračnica/staza.

D. Sustav dizanja
Sastavljanje dizalica (električna ili hidraulična vitla).

Testiranje opterećenja žičanih užadi, kuka i remenica.

4. Površinska obrada i zaštita od korozije
Eksplozija: pucanje na SA 2.5 (ISO 8501-1).

Slika:

Primer (epoksi cink bogat).

Srednji sloj (epoksi mastika).

Gornji premaz (poliuretan za UV otpor).

5. Skup i integracija
Izgradnja glavnog nosača: Korištenje dizalica ili privremenih nosača.

Podrška noge: Osigurajte vertikalnost i stabilnost.

Instaliranje mehaničkih/električnih sustava:

Jedinice hidrauličke snage.

Upravljački ormarići i senzori.

Sigurnosni uređaji (granični prekidači, zaštita od preopterećenja).

6. Testiranje prihvaćanja tvornice (masnoća)
Ispitivanje opterećenja:

Statički test (110% nazivnog opterećenja).

Dinamički test (simulirani ciklusi lansiranja/dizanja).

Funkcionalne provjere:

Kretanje (uzdužni/poprečni).

Sinkronizacija hidrauličkih sustava.

Odgovor zaustavljanja u nuždi.

Mjerenje otklona: Osigurajte usklađenost s tolerancijama dizajna.

7. Rastanak i transport
Demontaža segmenta (ako je potrebno za prijevoz).

Pakiranje sa zaštitom protiv korozije.

Logističko planiranje predimenzioniranih komponenti.

8. Skupština i puštanje u rad na licu mjesta
Ponovno sastavljanje na gradilištu mosta.

Konačno usklađivanje i kalibracija.

Test prihvaćanja mjesta (SAT) pod stvarnim uvjetima.

9. Obuka za rad i održavanje
Obuka operatera za sigurno rukovanje.

Protokoli za održavanje (podmazivanje, raspored inspekcije).





Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
