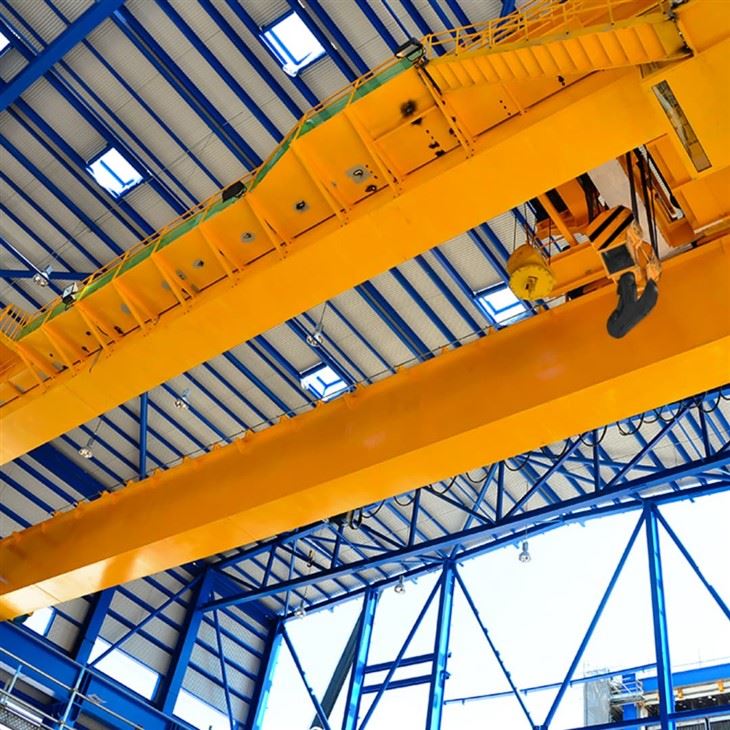

Visoka razina uboda nadzemne dizalice s nosačem

A Visoka razina uboda nadzemne dizalice s nosačemje specijalizirana vrsta dizalice koja se koristi prvenstveno u industrijskim okruženjima za rukovanje teškim opterećenjima. Kombinira značajke nadzemne dizalice s dodatnom fleksibilnošću ubodnog (rotirajućeg) gibanja i uporabom nosača za pojačano rukovanje opterećenjem. Evo kratkog pregleda:

1. Režijska dizalica

Struktura: Dizalica obično radi na povišenim prugama ili tračnicama pričvršćenim na zidove ili strop objekta. Prostire širinu radnog prostora i kreće se vodoravno duž staza.

Pokret: Može se premjestiti uzdužno duž objekta i poprečno (bočno na stranu) s dizalicom pričvršćenom na nosač snopa, omogućujući potpunu prostornu kontrolu nad opterećenjem.

2. Mehanizam za uranjanje

Rotacija: Funkcija ubijanja omogućuje dizalici ili dijelu dizalice (obično nosača) da se okreću oko okomitog osi. Ova značajka daje dizalici veću upravljivost za precizno pozicioniranje utovarivanja, posebno u ograničenim ili uskim prostorima.

Prijava: Posebno je koristan u aplikacijama koje zahtijevaju rotacijsko kretanje za postavljanje opterećenja bez potrebe za prebacivanjem cijele dizalice.

3. Nosač

Opterećenje: Nosač snopa je vodoravna greda koja nosi opterećenje putem kuka, magneta ili drugih pričvrsnica. Može podnijeti duge ili glomazne predmete koji zahtijevaju uravnoteženiju raspodjelu opterećenja, poput čeličnih ploča, velikih dijelova strojeva ili spremnika.

Stabilnost: Snop omogućava čak i raspodjelu težine, sprječavanje nagiba opterećenja i čineći rukovanje sigurnijim i stabilnijim.

4. Prednosti

Preciznost: S značajkom ubijanja i nosačem, dizalica nudi preciznu kontrolu za postavljanje teških ili nespretno oblikovanih opterećenja.

Učinkovitost: Nadzemne dizalice visoke razine obično se koriste u velikim industrijskim postavkama (npr. Čelični mlinovi, brodogradilišta i skladišta) za brzo i sigurno podizanje teških tereta.

Sigurnost: Poboljšane sigurnosne značajke poput anti-Sway sustava, praćenja opterećenja i kočnica osiguravaju siguran rad prilikom rukovanja velikim ili složenim opterećenjima.





A Visoka razina uboda nadzemne dizalice s nosačemsastoji se od nekoliko kritičnih komponenti koje mu omogućuju učinkovito djelovanje u industrijskim primjenama. Evo razgradnje ključnih komponenti:

1. Most ili nosač

Funkcija: Most, poznat i kao nosač, glavna je vodoravna struktura koja obuhvaća širinu radnog prostora. Montiran je na pruge ili tračnice i nosi kolica i nosač.

Tipovi: To može biti konfiguracija s jednim gimnastim ili dvostrukim grimizom, ovisno o zahtjevima opterećenja.



2. Trake za dizalice\/piste

Funkcija: To su tračnice montirane na potporne strukture (često na stropu ili visokim stupovima) koje usmjeravaju kretanje dizalice duž duljine objekta.

Materijal: Izrađena od čelika visoke čvrstoće kako bi se osiguralo glatko, stabilno kretanje pod velikim opterećenjima.



3. Kolica

Funkcija: Kolica se kreće duž duljine mosta i nosi mehanizam za podizanje. Omogućuje poprečno (bočno na stranu) kretanje opterećenja.

Dizajn: Tipično dizajnirani s kotačima koji se kreću duž nosača ili strukture mosta.



4. Podizati

Funkcija: Dizalica je mehanizam za podizanje koji podiže i smanjuje opterećenje. Montiran je na kolica i spojen na teret pomoću užadi, lanca ili pramena.

Tipovi: To može biti dizalica od žičanog konopa ili lančana dizalica, ovisno o kapacitetu opterećenja.

5. Nosač snopa (greda za rasipanje)

Funkcija: Nosač ili raspršivač je vodoravna greda suspendirana iz dizalice, koja se koristi za podizanje dugih, teških ili neugodnih opterećenja. Rasprava težinu ravnomjerno i sprječava nagib ili nestabilnost.

Prilozi: Često opremljene kukama, rešetkama, magnetima ili stezaljkama kako bi se čvrsto držala opterećenja poput čeličnih ploča, velikih strojeva ili spremnika.



6. Mehanizam za uranjanje

Funkcija: Mehanizam za uranjanje omogućuje nosaču da se okreće oko vertikalne osi. Ova rotacija omogućuje poboljšanu fleksibilnost u pozicioniranju opterećenja bez pomicanja cijele dizalice.

Kontrolirati: Funkcija ubijanja upravlja se električnim ili hidraulijskim i može biti kontinuirana ili ograničena rotacija, ovisno o dizajnu.



7. Krajnji kamioni (kočije)

Funkcija: Krajnji kamioni montirani su na oba kraja mosta i odgovorni su za pomicanje cijelog mosta duž piste dizalice. Obično se sastoje od kotača ili kolica.

Izvor napajanja: Pokretani električnim motorima koji upravljaju uzdužnim kretanjem dizalice.



8. Upravljački sustav

Funkcija: Upravljački sustav omogućava operatoru da upravlja svim pokretima dizalica dizalica, spuštanjem, putovanjima kolica, putovanjima mosta i ubijanjem.

Opcije: Može se upravljati kontrolom privjesaka, bežičnog daljinskog upravljača ili kabine u kojoj operater sjedi.

Značajke: Moderni sustavi opremljeni su sigurnosnim značajkama poput zaštite od preopterećenja, tehnologije protiv prometa i gumba za zaustavljanje u nuždi.









9. Električni motori

Funkcija: Razni električni motori pokreću različite dijelove dizalice, uključujući dizalice, kolica i most. Motori osiguravaju glatko i pouzdano kretanje komponenti dizalica.

Vlast: Motori s visokim motorima koriste se za podizanje teških opterećenja i rukovanje složenim pokretima poput ubijanja.







10. Kočioni sustav

Funkcija: Sustav kočenja osigurava da se dizalica sigurno zaustavi i sigurno drži teret na mjestu tijekom operacija ili hitnih slučajeva.

Tipovi: Često uključuju kočnice sa sigurnom za dodatnu sigurnost u slučaju kvara ili kvara.



11. Sustav napajanja

Funkcija: Pruža potrebnu električnu energiju motorima i upravljačkim sustavima dizalice.

Komponente: Može uključivati ​​bar za dirigent, festonski sustav ili kabel za opskrbu snagom pokretnim komponentama dizalice.



12. Ograničite prekidače i senzore

Funkcija: Ograničeni prekidači i senzori osiguravaju siguran rad sprječavajući da se dizalica pređe izvan njegovih operativnih granica. Oni zaustavljaju kolica ili podizanje da prelaze specifične udaljenosti putovanja ili podižu preteško opterećenje.

Tipovi: Uključite ograničene sklopke putovanja, senzore opterećenja i ograničivače visine.

13. Sigurnosni uređaji

Tehnologija protiv spore: Smanjuje zamah opterećenja tijekom rada, povećavajući sigurnost i preciznost.

Zaštita od preopterećenja: Osigurava da dizalica ne podiže opterećenja veće od njegovog nazivnog kapaciteta, sprečavajući nesreće.

Hitno zaustavljanje: Omogućuje operatoru da zaustavi sve pokrete dizalica odmah u slučaju nužde.



12. Skica



Kapacitet			5t+5t; 7.5t+7.5t; 10t+10t; 16t+16t
Visina dizanja			do 20m
Raspon (standard)			10.5-31.5m
Ubrzati	Podizanje	Usporiti	1 m\/min
		Brzo	15 m\/min
	Rak		4-40 m\/min
	Dizalica		10-100 m\/min
Radni sustav			A5~A6





A Visoka razina uboda nadzemne dizalice s nosačemNudi nekoliko prednosti koje ga čine vrlo učinkovitim za industrijske primjene koje zahtijevaju rukovanje, preciznost i fleksibilnost teških opterećenja. Ispod su neke od ključnih prednosti:

1. Poboljšana manevalnost

Mehanizam za uranjanje: Slučajna (rotirajuća) sposobnost dizalice omogućava veću manevalnost, što omogućava rotiranje opterećenja oko vertikalne osi. To je posebno korisno u okruženjima u kojima je prostor ograničen ili gdje se opterećenja treba precizno postaviti bez potrebe za pomicanje cijele dizalice.

Precizno rukovanje: Kombinacija poginulog pokreta i poprečnog pokreta kolica omogućava operatoru da postavi opterećenja s velikom preciznošću, poboljšavajući operativnu učinkovitost i smanjenje vremena potrebno za rukovanje opterećenjem.

2. Učinkovita raspodjela opterećenja

Nosač: Nosač (raspršivač) snop osigurava čak i raspodjelu opterećenja, posebno za duge, glomazne ili nespretno oblikovane predmete. To sprječava naginjanje opterećenja i povećava stabilnost, što ga čini idealnim za rukovanje velikim predmetima poput čeličnih ploča, greda, strojeva ili spremnika.

Uravnoteženo dizanje: Distribuiranjem opterećenja na više točaka dizanja (preko kuka, stezaljki, magneta itd.), Nosač snopa smanjuje rizik od oštećenja opterećenja ili dizalice tijekom rukovanja.

3. Povećana nosivost

Teški dizajn: Nadzemne dizalice visoke razine dizajnirane su za upravljanje vrlo teškim opterećenjima, često u rasponu od nekoliko tona, ovisno o specifikacijama dizalice. Značajka probijanja dodaje svestranost u rukovanju složenim opterećenjima uz održavanje velikih opterećenih kapaciteta.

Stabilnost za teška opterećenja: Nosač snopa pruža dodatnu potporu za rukovanje teškim i dugim predmetima koji bi u suprotnom mogli biti nestabilni ako se podignu iz jedne točke.

4. Poboljšana sigurnost

Sustavi protiv prometa: Moderni nadzemni dizalice na visokoj razini često su opremljene tehnologijom protiv prometa, što smanjuje zamah opterećenja tijekom kretanja, čineći operacije sigurnijim. Ova je značajka posebno važna pri podizanju opterećenja velikim brzinama ili ih premještanjem na velike udaljenosti.

Zaštita od preopterećenja: Ove dizalice obično sadrže napredne sigurnosne sustave, uključujući zaštitu od preopterećenja, što osigurava da dizalica ne podiže opterećenja veće od njegovog kapaciteta. To minimizira rizik od nesreća i oštećenja opreme.

Hitno zaustavljanje: Prisutnost sustava za zaustavljanje hitnih slučajeva osigurava da se dizalica može odmah zaustaviti u slučaju kvara ili opasnosti, što dodatno poboljšava sigurnost na radnom mjestu.

5. Optimizirano za okruženje ograničeno prostorom

Uskladeći u tijesnim prostorima: Sposobnost dizalice da rotira svoje opterećenje bez pomicanja cijelog mosta ili kolica čini je idealnom za upotrebu u okruženjima ograničenim svemirom kao što su skladišta, radionice ili montažne linije u kojima veliki nadzorni kretanje možda nije izvedivo.

Pokrivenost punog područja: Nadzelene dizalice, u kombinaciji s poginulim pokretima, pružaju potpunu prostornu pokrivenost radnog područja, omogućujući fleksibilno rukovanje opterećenjem bez potrebe za višestrukim dizalicama ili često repozicioniranje opreme.

6. Svestranost za različite vrste opterećenja

Prilagodljivost: Upotreba nosača omogućuje dizalici da upravlja širokim rasponom opterećenja, uključujući duge materijale, nepravilno oblikovane predmete ili više manjih predmeta u jednom dizanju. S podesivim prilozima kao što su magneti, stezaljke ili remen, dizalica se može prilagoditi za različite industrije (npr. Proizvodnja čelika, brodogradilišta, logistika).

Prilagodljivi prilozi: Nosač nosača može biti opremljen različitim alatima za podizanje, ovisno o specifičnim zahtjevima zadatka, što ga čini prikladnim za različite aplikacije za dizanje.

7. Povećana produktivnost

Brzina i učinkovitost: Visoka preciznost i fleksibilnost kretanja, u kombinaciji s mogućnošću rukovanja teškim i složenim opterećenjima, omogućavaju brže operacije. To poboljšava ukupnu produktivnost, jer dizalica može obavljati više zadataka u manje vremena s većom točnošću.

Smanjeni prekid: Poboljšana stabilnost opterećenja i sigurnosne značajke smanjuju vjerojatnost nesreća ili kvarova opreme, što dovodi do nižih zahtjeva za vrijeme zastoja i održavanja.

8. Isplativo dugoročno rješenje

Izdržljivost: Nadzemne dizalice visoke razine izgrađene su s robusnim materijalima i komponentama dizajniranim da izdrže veliku upotrebu u dugim razdobljima. Njihova izdržljivost čini ih isplativim rješenjem za industrije koje zahtijevaju često i pouzdano rukovanje materijalima.

Slabo održavanje: Uz pravilno održavanje, ove dizalice mogu pružiti godinama usluge minimalne vrijeme zastoja, smanjujući dugoročne operativne troškove.

9. Poboljšana kontrola operatera

Napredni upravljački sustavi: Dizalica se može upravljati pomoću naprednih upravljačkih sustava kao što su kontrola privjesaka, bežični daljinski upravljač ili kabine operatora, ovisno o specifičnim potrebama aplikacije. Ovi sustavi omogućuju operatoru da s velikom preciznošću upravlja kretanjem dizalica, osiguravajući da se opterećenja upravljaju sigurno i učinkovito.

Automatizacija: Mnoge moderne dizalice visoke razine mogu biti opremljene automatizacijskim sustavima za ponavljajuće zadatke, što dodatno povećava operativnu učinkovitost i smanjuje potrebu za ručnom intervencijom.

10. Smanjena zagušenja poda

Nadzemni dizajn: Kao nadzemna dizalica ne zauzima vrijedan podni prostor, za razliku od ostalih oprema za rukovanje materijalima kao što su viljuškari ili gantry dizalice. To rezultira s manje zagušenja na radnom podu, što dovodi do sigurnijih i organiziranijih radnih prostora.

Zaključak

AVisoka razina uboda nadzemne dizalice s nosačemOmogućuje neusporedivu svestranost, sigurnost i učinkovitost u rukovanju teškim ili složenim opterećenjima. Njegove napredne značajke, uključujući mehanizam za spajanje, uravnoteženu raspodjelu opterećenja putem nosača i preciznih upravljačkih sustava, čine ga idealnim rješenjem za industrije koje zahtijevaju snažnu, pouzdanu opremu za rukovanje materijalima.





Elektromagnetska nadzemna dizalica je vrsta dizalice koja koristi elektromagnet za podizanje i pomicanje teških materijala. Obično se koristi u industrijskim postavkama, poput tvornica, gradilišta i luka, gdje se velike i teške materijale treba brzo i učinkovito prevoziti.



Neke uobičajene primjene elektromagnetskih režijskih dizalica uključuju:

1. čelične mlinice:Elektromagnetske dizalice koriste se za transport sirovina, poput metala otpada, koji će se preraditi u čeličnim mlinovima. Oni također mogu premjestiti gotove proizvode, poput greda od lima ili čelika, za skladištenje i otpremu.

2. Proizvodnja teške opreme:Elektromagnetske dizalice mogu premjestiti velike komponente teške opreme, poput motora ili hidrauličkih sustava, između radnih stanica na proizvodnoj liniji.

3. Portovi i otprema:Elektromagnetske dizalice koriste se za utovar i istovaranje otpremnih kontejnera i tereta s brodova i kamiona.

4. Centri za recikliranje:Elektromagnetske dizalice koriste se za podizanje i pomicanje velikih količina metala otpadaka ili drugih materijala koji se mogu reciklirati kako bi se razvrstali i obrađivali.

5. Aerospace Industry:Elektromagnetske dizalice koriste se za rukovanje velikim komponentama zrakoplova, poput krila ili motora, tijekom proizvodnje i sastavljanja.



Sve u svemu, elektromagnetske nadzemne dizalice svestrani su i moćan alat koji se koristi u raznim industrijskim postavkama za brzo i učinkovito pomicanje teških materijala.





Postupak proizvodnje za elektromagnetsku nadzemnu dizalicu je sljedeći:

1. Dizajn:Prvi korak u proizvodnji elektromagnetske nadzemne dizalice je dizajniranje prema zahtjevima klijenta. To uključuje određivanje kapaciteta dizanja dizalice, raspona i bilo koje druge specifične zahtjeve.

2. Izrada:Jednom kada se dizajn dovrši, započinje postupak izrade. Postupak izrade uključuje rezanje, zavarivanje i sastavljanje različitih dijelova dizalice.

3. Električno ožičenje:Nakon postupka izrade, u dizalicu se dodaje električno ožičenje. To uključuje ugradnju elektromagnetskih kočnica, upravljačke ploče, strujnog kruga i drugih električnih komponenti.

4. Testiranje:Jednom kada se dizalica u potpunosti sastavi, podvrgava se rigoroznim testiranjem kako bi se osiguralo optimalne performanse. To uključuje ispitivanje opterećenja, funkcionalno ispitivanje i električno ispitivanje.

5. Dostava i instalacija:Nakon testiranja, dizalica je spremna za isporuku i instalaciju. Postupak instalacije uključuje pozicioniranje dizalice na nadzemnim tračnicama i povezivanje s napajanjem i upravljačkim sustavima.

6. Puštanje u pogon:Jednom kada se dizalica postavi, prolazi temeljite postupke puštanja u rad kako bi se provjerilo svoje optimalne performanse. To uključuje pokretanje nekoliko testova i prilagodbi kako bi se osiguralo da dizalica ispunjava navedene zahtjeve.

7. Andover:Nakon puštanja u pogon, dizalica se predaje klijentu na upotrebu. Klijentu se pruža obuku o tome kako sigurno i učinkovito upravljati dizalicom.

8. Općenito, postupak proizvodnje za elektromagnetsku režijsku dizalicu složen je proces koji zahtijeva preciznost, stručnost i osiguranje kvalitete. Cilj je proizvesti pouzdanu i sposobnu dizalicu koja može zadovoljiti potrebe klijenta i osigurati optimalnu učinkovitost u rukovanju materijalima.





Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
