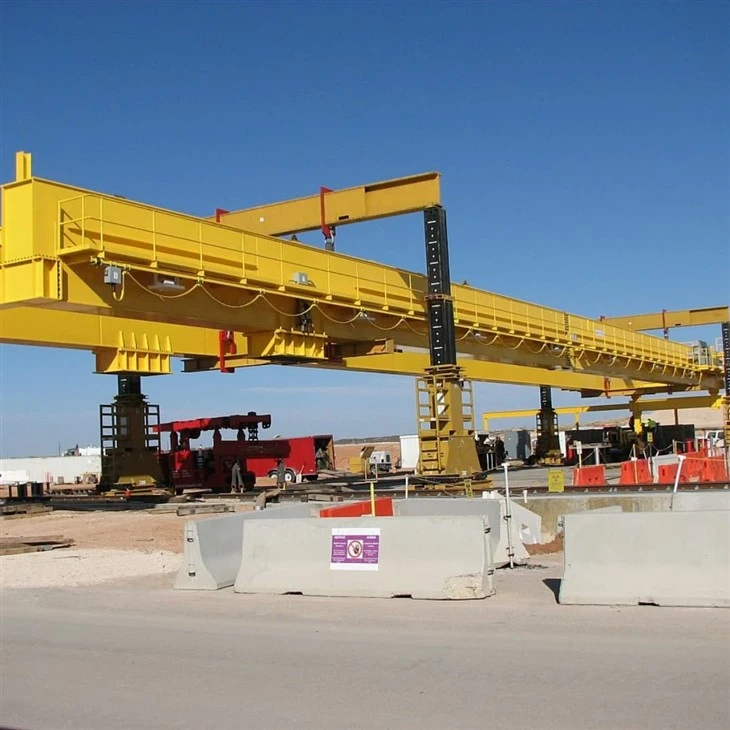

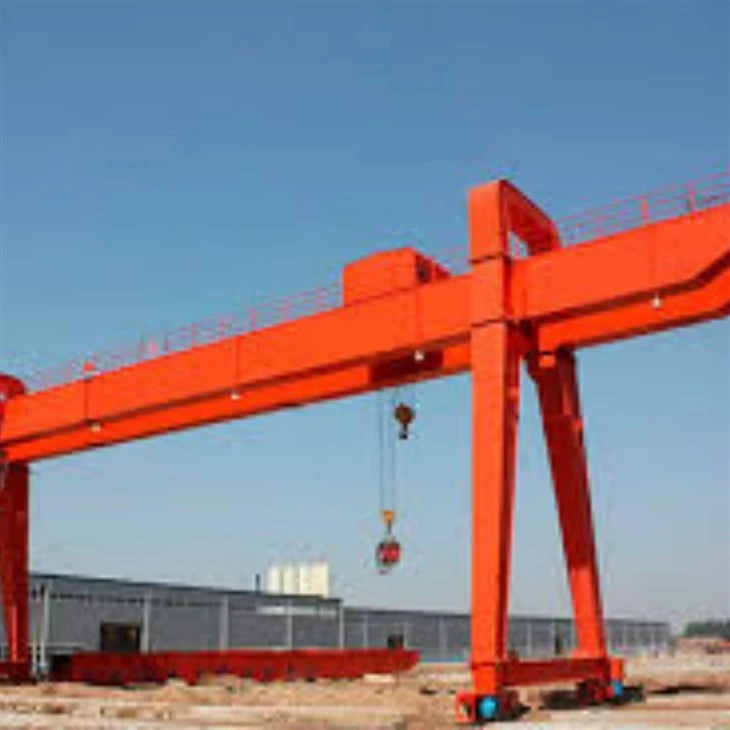

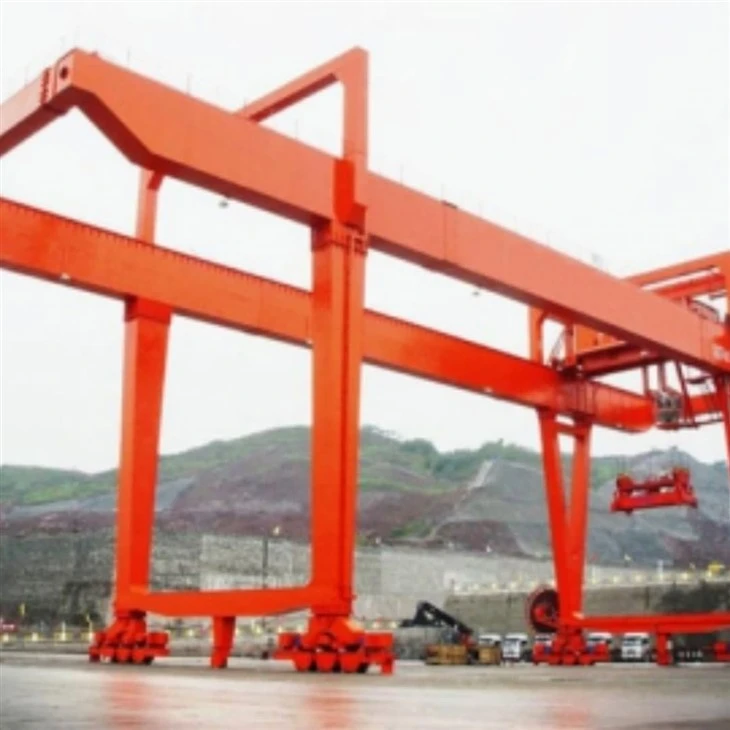

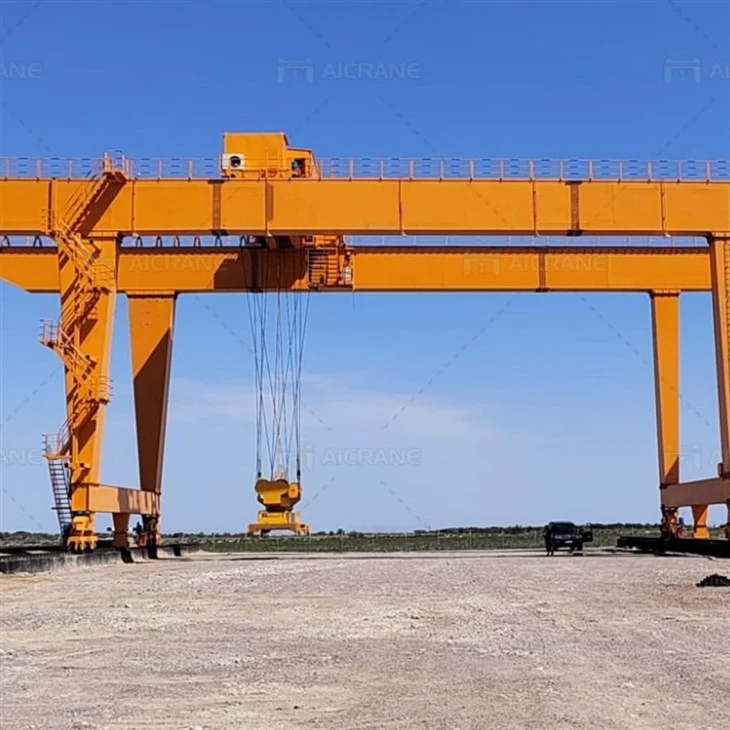

Željezničke dizalice

A željeznička dizalica(RMG) je vrsta gantry dizalice koja se koristi za dizanje, pomicanje i postavljanje velikih opterećenja u raznim industrijskim okruženjima. Te su dizalice montirane na tračnicama, što im omogućuje da putuju naprijed -nazad fiksnom stazom. RMG dizalice se široko koriste u kontejnerskim dvorištima, intermodalnim terminalima, brodogradilištima i proizvodnim pogonima.

Ključne značajke željezničkih dizalica postavljenih željeznicom:

Željeznički: Za razliku od gumenih dizalica s gumama, RMG dizalice se kreću duž skupa tračnica, što pruža stabilnost i preciznost za rukovanje opterećenjima.

Teška opterećenja: Dizajnirani su za podizanje i transport teških spremnika, strojeva ili materijala, često rukovanje teretom koji teže nekoliko tona.

Visoka učinkovitost: RMG dizalice su obično automatizirane ili poluautomatske, poboljšavajući operativnu učinkovitost u kontejnerskim terminalima i industrijskim primjenama.

Raspon i visina: Ove dizalice mogu se graditi s različitim rasponima i visinama kako bi se prilagodile različite operativne zahtjeve, poput slaganja spremnika nekoliko redaka.

Prijava: Obično se koristi u:

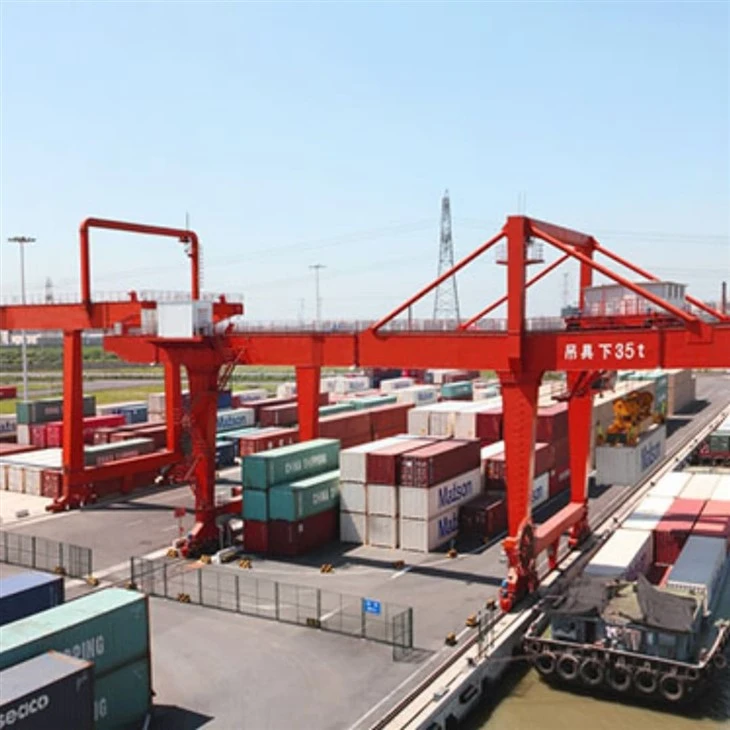

Terminali kontejnera: Za slaganje i premještanje kontejnera za otpremu iz kamiona ili vlakova do prostora za skladištenje ili obrnuto.

Intermodalna dvorišta: Za rukovanje kontejnerima u područjima u kojima se susreću različiti načini prijevoza (poput željeznice i ceste).

Biljke: Pomicati velike komponente ili strojeve unutar proizvodnih pogona.

Jamstvo osnovnih komponenti: 1 godina

Komponente jezgre: PLC, ležaj, mjenjač, ​​motor, prijenosnik

Stanje: Novo

Jamstvo: 1 godina

Težina (kg): 500 kg

Značajka: Gantry dizalica

Naziv proizvoda: dizalica s jednim nosačem

Boja: Prilagođena

Kapacitet: 1-20 t

Vrsta: Jedan nosač

Napajanje: 110V\/220V\/230V\/380V\/440V

Metoda upravljanja: Ground Control+ daljinski upravljač (prilagođeno)

Mehanizam za podizanje: Eliektrična dizalica

Radna dužnost: a 3- a4





1. Most\/nosač

Funkcija: Vodoravna greda ili struktura koja se proteže po radnom području, podržavajući podizanje i kolica.

Opis: Most nosi teret i kreće se duž tračnice dizalice. Obično je velika čelična konstrukcija dizajnirana za upravljanje visokim opterećenjima i izdržavanje sila generiranih operacijama dizanja.

2. Noge\/potporne strukture

Funkcija: Vertikalne ili kutne strukture koje podržavaju most.

Opis: Ove su noge montirane na tračnicama i obično su prilično visoke kako bi se prilagodila sposobnosti dizalice za slaganje spremnika ili materijala. Podržavaju cijelu težinu dizalice i njezino opterećenje.



3.Hoist

Funkcija: Dizala i snižava opterećenja.

Opis: Dizalica je mehanizam koji podiže opterećenje pomoću kuke, rasipača ili drugog pričvršćivanja. Može se električno napajati i često je dizajniran za upravljanje vrlo teškim opterećenjima, ovisno o specifikacijama dizalice.





4.endnosač

Strukturni dizajn:

1) Krajnja greda obično je dizajnirana kao struktura okvira ili struktura I-snopa, koja ima visoku otpornost na savijanje i torziju. Struktura kutije je jača i prikladna za veća opterećenja i složena radna okruženja, dok je struktura I-snopa lakša i prikladna za male i srednje dizalice.

2) Kotači se instaliraju na oba kraja krajnje grede, a pokreću se motorima za pomicanje dizalice vodoravno duž staze. Ovi kotači obično se instaliraju na dnu krajnje grede i koriste valjane ležajeve za smanjenje trenja.

3) Dizajn krajnjeg snopa mora osigurati da dizalica ostane horizontalna tijekom rada kako bi se smanjila naginjanje i nestabilnost uzrokovana velikim opterećenjima.





5. Željezničke pruge

Funkcija: Navedite put kojim se kreće cijela dizalica.

Opis: To su tračnice na koje su noge dizalice montirane, omogućujući dizalici da se kreće naprijed -nazad u linearnom smjeru. Tračnice se obično postavljaju duž zemlje ili integriraju u namjenski sustav staza.

6. Kotači\/mehanizam putovanja

Funkcija: Pomaknite dizalicu duž tračnica.

Opis: Postavljeni na dnu nogu, ovi kotači omogućuju da dizalica putuje duž tračnica. Kretanje se može napajati električno ili hidraulički, ovisno o dizajnu.



7. Raspršivač

Funkcija: Pričvršćuje se i osigurava opterećenje, obično spremnici.

Opis: U dizalicama za upravljanje kontejnerima, rasipač se koristi za zaključavanje na uglovima spremnika za sigurno dizanje i spuštanje. Neki su rasipači podesivi za obradu različitih veličina spremnika.

8. Kabina\/kontrolna soba

Funkcija: Kućice dizalice i kontrole.

Opis: Kabina se često nalazi visoko na dizalici kako bi operatoru pružila jasan pogled na radno područje. U nekim su slučajevima RMG dizalice u potpunosti automatizirane, a kontrolna soba nalazi se na daljinu ili na zemlji.

9. Električni\/upravljački sustav

Funkcija: Pruža snagu i kontrolu za pokrete dizalice.

Opis: Ovaj sustav uključuje napajanje dizalica, upravljačke ploče i elektroničke komponente koje upravljaju mehanizmima za podizanje, kolica i putovanja. Napredni sustavi mogu uključivati ​​značajke automatizacije za daljinske ili poluautomatske operacije.

10. Sigurnosni sustavi

Funkcija: Osigurajte siguran rad dizalice.

Opis: Uključuje kočnice za hitne slučajeve, zaštitu od preopterećenja, sustave protiv sudara i granične sklopke kako bi se spriječilo prekomjerno putovanje ili premašili kapacitet dizalice. Sigurnosne značajke ključne su za zaštitu i operatora i opreme.

11. Krajnji kamioni

Funkcija: Spojite noge na tračnice.

Opis: To su strukturni elementi koji smještaju kotače i povezuju noge dizalice na željezničke pruge. Omogućuju da se cijela dizalica kreće vodoravno duž tračnica.



12. Sustav napajanja

Funkcija: Pruža električnu energiju dizalici.

Opis: Ovaj sustav obično koristi željeznicu vodiča, kabelski sustav Feston ili kabelske kolute kako bi osigurao napajanje motorima i upravljačkim sustavima dizalice.

.

Zvuk i lagani alarmni sustav i granični prekidač

1) Funkcija sustava zvuka i laganog alarma

Alarm za greške: Kad dizalica ne uspije ili ne radi nenormalno, sustav zvuka i laganog alarma zvučit će alarm kako bi se operator zatražio da provjeri i riješi problem na vrijeme.

Alarm za preopterećenje: Kada opterećenje dizalice premaši nazivnu vrijednost, sustav će zvučati alarm kako bi se spriječilo oštećenje opreme i sigurnosne nesreće uzrokovane preopterećenjem.

Podsjetnik za sigurnost: Kad se dizalica dizala, kreće itd., Sustav zvuka i laganog alarma može se upotrijebiti za podsjećanje ljudi oko sebe kako bi obratili pažnju na sigurnost i izbjegli nesreće.

2) Funkcija ograničenja prekidača

Sigurnosna zaštita: granični prekidač može odsjeći napajanje kada oprema dosegne unaprijed postavljenu graničnu poziciju kako bi se spriječila mehanička oštećenja i opasnosti od sigurnosti uzrokovanih prekoračenjem granice.

Automatska kontrola: Povezana s sustavom upravljanja motorom, djelovanje graničnog prekidača može automatski kontrolirati početak i zaustavljanje motora, poboljšavajući automatizaciju opreme.

Otkrivanje grešaka: Nadgledanje statusa graničnog prekidača može pomoći otkriti radni status dizalice i otkrivanje i rješavanje potencijalnih problema u vremenu.

13. sigurnosni uređaji

1. Uređaj za zaštitu od preopterećenja

FUNKCIJA: Spriječite da dizalica premaši njegovo nazivno opterećenje tijekom dizanja. Uređaj za zaštitu od preopterećenja nadgleda opterećenje kroz senzore kako bi se osiguralo da je opterećenje u sigurnom rasponu.

Princip rada: Kad opterećenje premaši postavljenu vrijednost, uređaj za zaštitu preopterećenja automatski će isključiti napajanje na motor, zaustaviti mehanizam za podizanje i izdati zvučni i vizualni alarm.

2. ograničenje prekidača

Funkcija: Spriječite da dizalica premaši postavljeni radni raspon tijekom dizanja ili kretanja.

3.

Funkcija: Osigurajte da kada se motor zaustavi ili ne uspije, može se brzo i učinkovito kočiti kako bi se spriječilo slobodno pad opterećenja.

4. Uređaj protiv sudara

Funkcija: Spriječite da se dizalica sudara s drugom opremom ili preprekama tijekom kretanja.

5. Sustav zvuka i laganog alarma

Funkcija: U slučaju nenormalne situacije, operater i okolno osoblje ubacuju zvuk i svjetlost.

6. Sigurnosna brava

Funkcija: Spriječite slučajno pokretanje mehaničkim zaključavanjem kada se dizalica održava ili pregleda.

Princip rada: Sigurnosna brava obično je omogućena kada oprema nije u radnom stanju kako bi se osigurala sigurnost osoblja za održavanje.

7. Uređaj za zaštitu od pregrijavanja

Funkcija: Pratite temperaturu motora i drugih ključnih komponenti kako biste spriječili oštećenje ili kvar uzrokovano pregrijavanjem.

Princip rada: Senzor temperature nadzire temperaturu opreme u stvarnom vremenu i automatski zaustavlja rad motora kada se postigne unaprijed postavljeni sigurnosni prag.

8. Uređaj za zaštitu električne energije

Funkcija: Zaštitite električni sustav dizalice kako biste spriječili električne greške poput kratkog spoja i preopterećenja.

9. Uređaj za zaštitu od vjetra

Funkcija: Prilikom rada na otvorenom, spriječiti da snažni vjetrovi utječu na stabilnost i sigurnost dizalice.

Princip rada: Opremljen senzorom brzine vjetra, kada brzina vjetra premašuje sigurnosni raspon, rad dizalica se automatski zaustavlja.

10. Uređaj za hitne slučajeve

Funkcija: U hitnim slučajevima, brzo prekinite napajanje dizalice i zaustavite sve operacije.

Princip rada: Obično opremljen gumbom za zaustavljanje u nuždi, operator ga može odmah pritisnuti u kritičnom trenutku kako bi osigurao sigurnost opreme.

14. UPOTREBA NAČIN

1. Kontrola ručice tla: Operator kontrolira dizalicu izravno na tlu kroz ožičenu ručicu. Jednostavan za upravljanje, pogodno za početnike. Operator može intuitivno promatrati podignuti objekt i okolni okruženje. Pogodno za male dizalice ili operacije kratkih udaljenosti.

2. Bežični daljinski upravljač: Operator kontrolira dizalicu pomoću bežičnog daljinskog upravljača. Operator može raditi na sigurnoj udaljenosti kako bi izbjegao potencijalne opasnosti. Nije ograničeno duljinom upravljačke linije, dizalica se može kontrolirati u širem rasponu. Pogodno za veće ili složene operacije, poput gradilišta, skladišta itd.

3. Kontrola kabine: Operator djeluje u kabini dizalice i kontrolira dizalicu kroz džojstike, gumbe i upravljačke ploče. Može istovremeno nadzirati više operacija, pogodno za složene ili visokofrekventne operacije. Operator može raditi u ugodnom okruženju i smanjiti umor.

4. Kontrola pretvorbe frekvencije: frekvencija i napon motora podešeni su pretvaračem frekvencije kako bi se postigla regulacija brzine motora. Mogu se postići glatko pokretanje i zaustavljanje, smanjujući utjecaj na mehaničku opremu. Automatski prilagodite snagu prema promjenama opterećenja kako biste uštedjeli energiju. Prikladno za operacije koje zahtijevaju precizno pozicioniranje, poput okupljanja i puštanja u rad.

5. Automatska kontrola: U kombinaciji s modernom tehnologijom automatizacije, realizirana je inteligentna kontrola dizalice. Može automatski prilagoditi radne parametre u skladu s promjenama u okolišu.

6. Kontrola PLC -a: Kontrola različitih dijelova dizalice realizira se putem programiranog logičkog kontrolera (PLC). Može se programirati prema specifičnim zahtjevima procesa za postizanje personalizirane kontrole. Može automatski otkriti greške i dati upute za alarm za jednostavno održavanje. Široko se koristi u prilikama koje zahtijevaju kontrolu i automatizaciju visoke preciznosti.

15.SKETCH







Glavni tehnički





Željezničke dizalice montirane na željezničkoj željeznici (RMG dizalice) nude nekoliko prednosti, posebno u industrijskim i lučkim postavkama gdje su preciznost, teška dizanja i učinkovitost prostora bitna. Evo ključnih prednosti:

1. Nosivost visokog opterećenja

Prednost: RMG dizalice dizajnirane su za upravljanje vrlo teškim opterećenjima, što ih čini idealnim za podizanje velikih spremnika, glomaznih materijala i industrijske opreme. Oni su sposobni podizati opterećenja koja s lakoćom teže nekoliko tona.

Korist: To ih čini preferiranim izborom za kontejnerski terminale, intermodalne dvorišta i proizvodne pogone u kojima se velike i teške predmete trebaju učinkovito premjestiti.

2. Energetska učinkovitost

Prednost: Budući da djeluju na fiksnim željezničkim prugama, RMG dizalice troše manje energije u usporedbi s mobilnim dizalicama (npr., Gumenim dizalicama. Dizajn postavljen na željeznicu pruža manji otpor, što zahtijeva manje snage za kretanje.

Korist: Niža potrošnja energije znači smanjene operativne troškove i manji utjecaj na okoliš.

3. Precizno i ​​kontrolirano kretanje

Prednost: Željeznički dizajn omogućuje preciznu kontrolu nad pokretima dizalice, kako horizontalno i vertikalno. Fiksne šine osiguravaju precizno putovanje ravnom stazom, što olakšava postavljanje opterećenja točno tamo gdje je to potrebno.

Korist: Ova je preciznost presudna u okruženjima poput kontejnerskih dvorišta, gdje se spremnici moraju smjestiti u određene položaje za slaganje ili utovar na transportna vozila.

4. Učinkovito korištenje prostora

Prednost: RMG dizalice mogu smjestiti spremnike ili materijale u uskim, kompaktnim redovima i mogu raditi na značajnim visinama. Također su sposobni za rukovanje s više redova kontejnera ili tereta, maksimizirajući vertikalno korištenje i horizontalno korištenje prostora.

Korist: To je posebno korisno u lučkim terminalima i industrijskim dvorištima s ograničenim prizemnim prostorom, gdje su efikasno skladištenje i slaganje neophodno.

5. Stabilnost i sigurnost

Prednost: Sustav postavljen na željeznicu pruža veću stabilnost u usporedbi s mobilnim dizalicama, posebno prilikom dizanja i pomicanja velikih opterećenja. Rizik od prevrtanja ili nestabilnosti je minimiziran, osiguravajući sigurnije operacije.

Korist: Sigurnije operacije smanjuju šanse za nesreće ili oštećenja opreme, štiteći i osoblje i robu koja se obrađuje.

6. Opcije automatiziranih i udaljenih operacija

Prednost: Mnoge moderne RMG dizalice mogu biti opremljene sustavima za automatizaciju i daljinsko upravljanje, omogućujući bespilotne ili poluautomatske operacije. Ovi sustavi koriste senzore i softver za precizno postavljanje opterećenja, smanjujući potrebu za ručnom intervencijom.

Korist: Automatizacija povećava produktivnost, smanjuje troškove rada i minimizira ljudsku pogrešku u ponavljajućim zadacima poput rukovanja kontejnerima.

7. Trajnost i slabo održavanje

Prednost: RMG dizalice dizajnirane su za dugoročnu upotrebu u teškim okruženjima. Imaju manje pokretnih dijelova u usporedbi s mobilnim dizalicama, što rezultira nižim zahtjevima za održavanjem i duljim radnim vijekom.

Korist: Smanjeni troškovi zastoja i održavanja dovode do veće operativne učinkovitosti i uštede troškova tijekom životnog vijeka dizalice.

8. Smanjeni promet i zagušenja

Prednost: Budući da RMG dizalice djeluju na fiksnim tračnicama, oni ne doprinose zagušenju ili opstrukciji u prometnim kontejnerskim dvorištima ili terminalima. Oni također izbjegavaju sukobe s vozilima i drugom mobilnom opremom.

Korist: To pomaže u održavanju nesmetanog protoka prometa u lučnim operacijama, poboljšavajući ukupnu učinkovitost i smanjenje rizika od nesreća ili kašnjenja.

9. Ekološka prijateljstva

Prednost: RMG dizalice uglavnom imaju niži utjecaj na okoliš u usporedbi s dizalicama s dizelskim pogonom, jer obično koriste električnu energiju.

Korist: Niža emisija i potrošnja energije doprinose čišćenju, održivijem radu, posebno u velikim industrijskim i lučkim objektima.

10. Ekonomično za visoke propusne operacije

Prednost: U visokim propusnim okruženjima poput velikih kontejnskih terminala, RMG dizalice su isplativije zbog svoje sposobnosti da učinkovito upravljaju velikim količinama tereta s minimalnim zastojem.

Korist: To dovodi do bržeg prometa spremnika i veće operativne profitabilnosti.

Sve u svemu, željezničke dizalice su pouzdano, učinkovito i ekološki prihvatljivo rješenje za industrije koje zahtijevaju precizno rukovanje teškim opterećenjima i optimizirano iskorištavanje prostora.





1. Industrijska proizvodnja

Radionica strojeva: Koristi se za podizanje i pomicanje mehaničkih dijelova, alata i opreme za podupiranje učinkovitog rada proizvodne linije.

Skupština: Pomaknite i sastavljajte velike dijelove u proizvodnom procesu kako bi se poboljšala učinkovitost proizvodnje.

2. Skladištenje i logistika

Skladište: Koristi se za pomicanje i slaganje robe u okruženje za skladištenje kako bi se poboljšala učinkovitost pohranjivanja i pristupa predmetima.

Rukovanje kontejnerima: Koristi se za utovar i istovar i pomicanje spremnika u portovima i teretnim centrima.

3. Konstrukcija

Mjesto izgradnje: Koristi se za podizanje građevinskih materijala (poput čeličnih šipki, montažnih betonskih dijelova itd.) Za ubrzanje napretka konstrukcije.

Ugradnja velike strukture: podignite i ugradite velike konstrukcijske dijelove (poput čeličnih greda, kula vjetroagregata itd.) U operacijama visoke visine.

4. Rudarstvo i kamenolomi

Rukovanje ruda: Koristi se za podizanje i pomicanje rude, opreme i materijala u rudnicima za podršku rudarskih operacija.

Pinori: Koristi se za podizanje i pomicanje teških predmeta poput kamena, pijeska i šljunka.

5. Elektrana

Elektrana: Koristi se za održavanje i popravljanje opreme za proizvodnju energije (poput generatora, transformatora itd.) Za poboljšanje sigurnosti i učinkovitosti rada.

Konstrukcija elektrana: Koristi se za prijevoz i ugradnju velike opreme u izgradnji elektrana.

6. Brodogradnja i popravak

Brodogradilište: Koristi se za podizanje i pomicanje trupa, opreme i materijala u procesu brodogradnje i popravka.

Dock: Koristi se za opterećenje i istovar i održavanje operacija brodova.

7. Kemijska industrija

Kemijsko rukovanje: koristi se za transport kemijskih sirovina i proizvoda za poboljšanje učinkovitosti proizvodnje i transporta.

Rad spremnika: Osigurajte siguran i učinkovit rad prilikom skladištenja i transporta kemikalija.





1. Analiza potražnje i dizajn

Prikupljanje potražnje: Komunicirajte s kupcima kako biste razumjeli njihove specifične potrebe i okruženje upotrebe, uključujući kapacitet dizanja, visinu dizanja, raspon itd.

Plan dizajniranja: Izvršite preliminarni dizajn prema potrebama za određivanjem tehničkih parametara i ukupne strukture dizalice.

CAD modeliranje: Koristite računalno dizajnirani softver (kao što su AutoCAD, SolidWorks itd.) Za crtanje detaljnih inženjerskih crteža, uključujući dimenzije i specifikacije svake komponente.

2. Priprema materijala

Odabir materijala: Prema zahtjevima dizajna, odaberite odgovarajući čelik, aluminij ili druge materijale kako biste osigurali dovoljnu čvrstoću i izdržljivost.

Nabava materijala: Kupite potrebne sirovine prema popisu materijala, uključujući glavne grede, krajnje grede, kotače, kuke i druge komponente.

3. Prerada i proizvodnja

Rezanje: Izrežite velike komade materijala na potrebnu veličinu prema crtežima dizajna.

FORMING: Na savijanju, zavarivanju, bušilici i ostalim procesima izvode se na reznim materijalima kako bi se tvorile glavne grede, krajnje grede, zagrade i druge komponente.

Površinski tretman: površinski tretman provodi se na prerađenim dijelovima, uključujući pješčane, uklanjanje hrđe, slikanje itd. Kako bi se poboljšala otpornost na koroziju i estetika.

4. Sastavljanje komponenti

Sklop glavnog snopa: zavarivanje ili vijak Glavni snop, krajnji snop i druge potporne strukture da bi se tvorio cjelokupni okvir.

Instalacija sustava za podizanje sustava: Instalirajte komponente za podizanje sustava kao što su motori, reduktori, bubnjevi, kuke itd. Kako biste osigurali nesmetano djelovanje sustava.

Ugradnja mehanizma za upravljanje: Ugradite radne mehanizme kolica i kolica, uključujući kotače, staze i pogonske sustave.

5. Ožičenje električnog sustava

Instalacija električne komponente: Ugradite električne komponente poput upravljačkih okvira, prekidača, pretvarača, graničnih sklopki itd.

Ožičenje: Izvršite ožičenje kabela prema električnim crtežima kako biste osigurali da je električni sustav siguran i pouzdan.

Ispitivanje: Izvršite preliminarne testove na električnom sustavu kako biste osigurali da su sve funkcije normalne.

6. Ukupno uklanjanje pogrešaka

Testiranje sustava: Izvršite sveukupno uklanjanje pogrešaka dizalice, testirajte različite funkcije poput dizanja, premještanja, kočenja itd. Kako biste osigurali nesmetan rad.

Otkrivanje sigurnosti: Provjerite da li različiti sigurnosni uređaji (poput zaštite od preopterećenja, graničnih prekidača, zvučnih i lakih alarma itd.) Rade ispravno.

7. Pregled kvalitete

Unutarnji pregled: Provedite sveobuhvatnu inspekciju kvalitete cijelog stroja kako biste osigurali da svi pokazatelji ispunjavaju dizajnerske zahtjeve i sigurnosne standarde.

Vanjski pregled: Ako je potrebno, pozovite organizaciju treće strane da provede vanjski pregled kako bi se osigurala kvalifikacija proizvoda.

8. Dostava i instalacija

Pakiranje i prijevoz: pakiranje kvalificiranih dizalica i organiziranje prijevoza do kupca određenog mjesta.

Instalacija na licu mjesta: Instalirajte i uklanjam ispravljanje dizalice na web mjesto kupca kako biste osigurali da instalacija ispunjava sigurnosne standarde.

Obuka i dostava: Obukajte kupčeve operatere, objasnite upotrebu, održavanje i sigurnosne mjere opreme opreme i službeno je isporučite za upotrebu.

9. usluga nakon prodaje

Redovito održavanje: Omogućite redovne usluge održavanja i održavanja kako biste osigurali dugoročni siguran i stabilan rad opreme.

Rukovanje greškama: Omogućite dijagnozu grešaka i usluge popravka prema kupcu kako bi se osiguralo da se oprema kupca može pravovremeno vratiti na rad.

Hej, može stručno upravljati i održavati opremu. Formalna isporuka dizalice, pružite relevantne tehničke informacije i jamstvene usluge.
