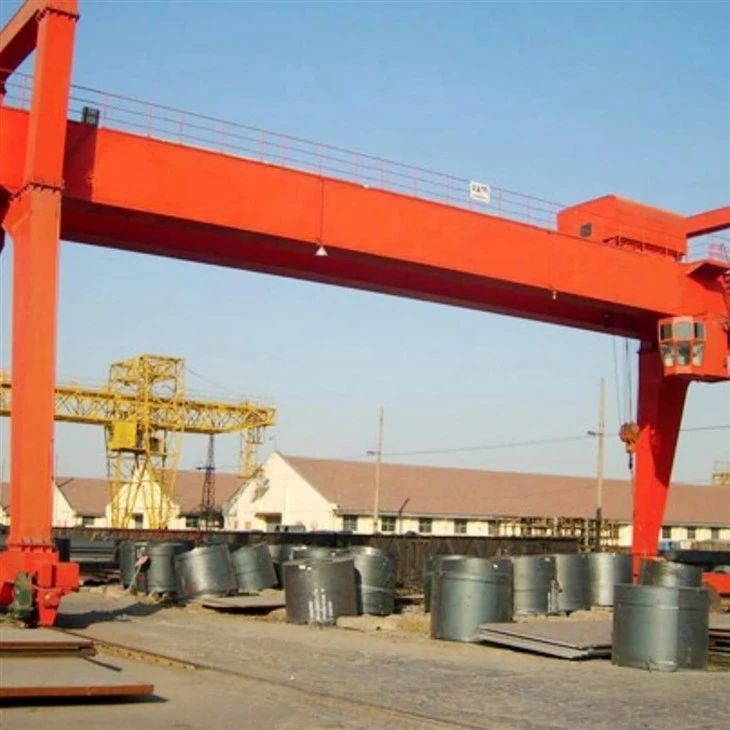

20 tona mobilna u snop dvostruka greda gantry dizalica

20- ton Mobile U-Beam Double Beam Gantry dizalica-Uvod

A 20- ton Mobile U-snop dvostruka greda Gantry dizalicaje teška otopina za podizanje dizajnirano za učinkovito rukovanje velikim i teškim materijalima, posebnoBetonske grede u obliku slova U, čelične komponente i drugi konstrukcijski elementi. Ova dizalica kombinira prednosti pokretljivosti, snage i fleksibilnosti, što ga čini idealnim za unutarnju i vanjsku primjenu.

Ključne značajke:

Kapacitet: Kapacitet za podizanje 20 tona, pogodno za srednje do teške operacije.

Dizajn dvostrukog snopa: Omogućuje veću čvrstoću i stabilnost u usporedbi s modelima s jednim snopom, smanjujući otklon i poboljšava raspodjelu opterećenja.

Kompatibilnost s u zrakom: Prilagođeni za rukovanje unaprijed u obliku betonskih greda u obliku slova U, široko se koriste u mostu i konstrukciji vijadukta.

Mobilni dizajn: Opremljeni kotačima (gume ili tračnice) za lako kretanje unutar mjesta rada.

Prilagođeni raspon i visina: Može se prilagoditi zahtjevima raspona i dizanja visine, često između 10-35 metra, ovisno o primjeni.

Mehanizam za podizanje: Obično koristi električnu dizalicu ili kolica koja trči na dvostrukim nosačima za precizno podizanje i pozicioniranje.

Opcije napajanja: Dizelski generator, kabelski kolut ili sustavi na bateriju za mobilni rad.

Metode kontrole: Daljinski upravljač, privjesak ili rad kabine.

Prijave:

Montažni betonski dvorišta (posebno za rukovanje u snopu)

Mjesta za izgradnju mosta i autocesta

Proizvodnja teške opreme

Brodogradnja i morski sektori

Izrada čelične strukture

Prednosti:

Visoki kapacitet dizanja sa stabilnim radom

Učinkovito rukovanje velikim U-snopovima i drugim predimenzioniranim komponentama

Smanjeni trošak instalacije u usporedbi s fiksnim režijskim dizalicama

Fleksibilna mobilnost povećava produktivnost mjesta

Komponente jezgre PLC, motor, ležaj, mjenjač, ​​motor, tlačna posuda, zupčanik, pumpa

Mjesto podrijetla Henan, Kina

Jamstvo 1 godina

Težina (kg) 30000 kg

Primjena montažnog dvorišta, gradilište, skladište, itd.

Naziv proizvoda 40 tona Straddle nosač guma umorna dizalica s jednim nosačem

Dizalica tipa A tip, jedan nosač, dvostruki nosač nosača

Mehanizam za podizanje zahtjeva kupca

Upravljačka metoda Kontrola kabine+daljinski upravljač

Kapacitet dizanja 5 ~ 1200 tona

Višestruki načini upravljanja idu ravno, poprečno putovanje, upravljač vrtilja itd.

Instalirajte na licu mjesta i na mreži

Motorni poznati brend

Radna dužnost a3 ~ a5

Dvostruke glavne grede (nosači)

Tip: Dvostruki nosači tipa zavarene kutije ili rešetke.

Funkcija: Pruža strukturnu potporu za podizanje\/kolica; Obuhvaća širinu dizalice.

Razmatranje dizajna: Projektirani za rukovanje montažnim gredama u obliku slova U s minimalnim odstupanjem.

Gantry noge

Tip: Kruti A-okvir ili čelične noge tipa kutije.

Funkcija: Povezuje glavne nosače s zupčanikom ili kotačima.

Značajke: Može uključivati ​​zglob ili zglobnu zglobu za neravnu prilagodljivost terena.

Mehanizam za podizanje (dizanje ili kolica)

Tip: Električna žičana konopa ili kolica postavljena na dvostruke nosače.

Kapacitet: Ocijenjeno za 20 tona.

Funkcija: Izvršava vertikalno podizanje\/spuštanje U-snopova.

Neobavezan: Rotirajuća kuka ili greda za spremanje za rukovanje dugim opterećenjima.

Krajnja kočija

Tip: Kruti A-okvir ili čelične noge tipa kutije.

Funkcija: Povezuje glavne nosače s zupčanikom ili kotačima.

Značajke: Može uključivati ​​zglob ili zglobnu zglobu za neravnu prilagodljivost terena.

Mehanizam putovanja dizalicama (pogonski sustav)

Tip: Motorizirani sklopovi kotača (gume od gume ili kotači postavljeni na željeznici).

Funkcija: Omogućuje longitudinalno kretanje dizalice preko radnog mjesta.

Tip pogona: Dizelski pogon, električni (kabelski kolut ili baterija) ili hibridni.

Mehanizam putovanja kolica

1. Okvir kolica: robusna čelična konstrukcija dizajnirana za podupiranje dizalice i upravljanje teškim opterećenjima. Povezuje sve komponente mehanizma kolica.WOHELS: Kolica je opremljena kotačima (obično četiri ili više), koji se kreću uz prirubnicu gantry snopa ili namjenskog staze. Kotači se obično izrađuju od čelika visoke čvrstoće i mogu biti obični, pričvršćeni, ili ugrađeni, ovisno o željeznici ili oblikovanju.

2. Električni motor: Pokreće pokret kolica. Motori su često opremljeni varijabilnim frekvencijskim pogonima (VFD) za glatko ubrzanje i usporavanje.Gearbox: Pretvara rotirajuću brzinu motora u željeni okretni moment i brzinu za pomicanje kolica. Skarovi i osovine: Prenošenje snage iz motora na kotače.

3. Operirano putem: Kontrola privjesaka: ožičeni kontroler suspendiran iz dizalice.Remote Upravljanje: bežični rad pomoću radiofrekvencije.

Kontrola kabine: Za veće dizalice može se osigurati kabina operatera.

4. Sustav za brisanje: Uključuje mehaničke ili elektromagnetske kočnice za zaustavljanje i držanje kolica na mjestu. Brakes se automatski angažira kada se napaja ili kada je kolica nepomična.

Kotač

Ključne značajke kotača s dizalicama; materijal: obično izrađene od čeličnih ili leguranih materijala visoke čvrstoće da bi izdržali velika opterećenja i otporni na habanje. Konmonski materijali uključuju čelik od ugljika, kovanog čelika ili čelik obrađeni toplinom kako bi se povećala izdržljivost.

Dizajn: Ravni kotači: Koristi se za tračnice s ravnim vrhom, omogućujući fleksibilnost bočnog kretanja. Flungirani kotači: Sadrže prirubnicu s jedne strane kako bi se spriječilo odvajanje i održavanje usklađivanja s željeznicom. Kotača s dlakavim flandiranim: Omogućite dodatnu sigurnost držanjem kotača sigurno na stazi, a ravnomjerno se koristi u opterećenju.

Profil gazišta: dizajniran za ravnomjerno raspodjelu opterećenja i smanjenje trošenja. Dimenzije: variraju ovisno o veličini i kapacitetu dizalice.Key Parametri uključuju promjer kotača, širinu gazišta i debljinu prirubnice: montiranje: montirano na osovinama ili osovinama, bilo izravno ili putem ležajeva.

Kuka za dizalice

Ključne karakteristike kukica s dizalicama Materijal: Tipično izrađene od materijala visoke čvrstoće, poput kovanog čelika ili leguranog čelika. Dizajnirano da izdrže velika opterećenja, udarne sile i oštre radne uvjete

Dizajn: Jednostruka kuka: jednostavan, ravan dizajn koji se koristi za opće zadatke dizanja.Double Kuka: sadrži dva zupčanika, koje se koriste za uravnoteženje težeg opterećenja i smanjenje naprezanja na svakoj kuki. Omogućuje rotaciju stupnja 360- za precizno mjesto utovarivanja: Većina kuka za kuke uključuju spušteno zasuće.

Opterećenje: Varira široko ovisno o dizajniranju i primjeni dizalice. Objavljeno je označeno na udici za sigurnost operatera.

Oblici kuka: C-Hook: Koristi se za rukovanje zavojnicama i cilindričnim opterećenjima. Eeye Kuka: sadrži kružno oko za sigurno pričvršćivanje na dizalicu ili lanac.clevis Hook: Uključuje Clevis u obliku slova U i pin za brzo pričvršćivanje.

Motor

Ključne značajke motora motora motora: Motori za indukciju kaveza vjeverica: obično se koriste za njihovu trajnost i slabo održavanje. Položeno za primjene koje zahtijevaju stalnu brzinu. Motori za indukciju klizanja: koristi se tamo gdje je potrebna promjenjiva brzina, poput mehanizama za podizanje.

Ocjena snage: kreće se od nekoliko kilovata za male dizalice do stotina kilovata za teške industrijske dizalice. Ocjena ovisi o kapacitetu dizanja i operativnim zahtjevima dizalice.

Dizajn: Radni ciklus: dizajniran za povremeni ili kontinuirani rad, ovisno o primjeni. Popula: visokokvalitetna izolacija da bi izdržala oštra industrijska okruženja. Oslobađanje: Opremljeno rashladnim sustavima (na ventilatorni ili tekući hlađeni) kako bi se spriječilo pregrijavanje.

Kontrolne značajke: Motori često rade s varijabilnim frekvencijskim pogonima (VFD) ili motoričkim kontrolerima za: kontrolu brzine. Ubrzanje i usporavanje. Rekulera. Smanjena potrošnja energije.

Zvuk i lagani alarmni sustav i granični prekidač

Ključne značajke alarmnog sustava, zvučni alarm (zvuk) emitira glasan, različit zvuk, poput sirene ili zujanja, kako bi upozorio radnike. Tipično aktiviran tijekom rada dizalice, pokreta učitavanja ili u hitnim slučajevima: prilagođeno da se osigura zvuk u pozadini. Visualni alarm (svjetlost); uobičajeno je i rotiranje) Bljeskanje svjetala (obično žutokose), a uobičajena je ne-a alektivna sredstva. rabljeno.

Kontrolna integracija; automatski se aktivira tijekom specifičnih operacija (npr. Podizanje, putovanja) ili ručno od strane operatera. Upozori se integrirani s drugim sigurnosnim sustavima poput senzora protiv kotičana. Funkcije kretanja sustava alarma: upozoravaju radnike kada je dizalica ili opterećenje u pokretu. Prevencija o intriziji ili proximitaciju.

Indikacija hitne slučajeve: Označite greške, uvjete preopterećenja ili druge hitne slučajeve. Savjeti za održavanje redovito testirajte razinu zvuka i vidljivost svjetlosti. Postavite istrošene žarulje, LED ili zvučnike. Utvrdite pravilno ožičenje i povezivanje s upravljačkim sustavom.

Sigurnosni uređaji

Sigurnosni uređaji u stacionarnim dizalicama, sigurnosni uređaji u stacionarnim dizalicama ključni su za zaštitu radnika, opreme i materijala tijekom rada. Oni pomažu u sprječavanju nesreća, osiguravanju glatkih radnih mjesta i u skladu s propisima o sigurnosti na radnom mjestu.

Koristi se u stacionarnim dizalicama: Funkcija uređaja za zaštitu od preopterećenja: Sprječava da dizalica podigne opterećenja veće od njegovog nazivnog kapaciteta.

Mehanizam: Opremljen stanice opterećenja ili mjerača naprezanja za mjerenje težine opterećenja. Automatski prekida rad dizanja ako opterećenje prelazi granicu.IMLJIVANJE: Štiti strukturu dizalice i sprječava nesreće uzrokovane preopterećenjem.

Uređaji protiv sukoba, funkcija: Otkriva blizinu drugih dizalica, struktura ili prepreka. Mehanizam: koristi senzore poput ultrazvučnih, infracrvenih ili radarskog za otkrivanje objekta. Triggers alarmi ili zaustavlja pokret dizalica kako bi se spriječile sudare. Povratna važnost: Smanjivanje rizika od oštećenja u više karata.

Sustav zaustavljanja u hitnim slučajevima, funkcija: Omogućuje operatorima da odmah zaustave sve operacije dizalica u hitnim slučajevima. Mehanizam: Upravljano pomoću gumba koji se nalaze na upravljačkoj ploči, daljinsko upravljanje ili na pristupačnim položajima. Disconnects Power to Critical Systems.Itmanment: Pruža sposobnost brzog odziva tijekom hitnih slučajeva, minimiziranje rizika.

Sustav protiv prometa, funkcija: minimizira ljuljanje opterećenja tijekom dizanja i kretanja. Mehanizam: Koristi napredne upravljačke sustave za suzbijanje efekata klatna. Koristi senzore i softver za dinamički prilagođavanje brzine motora. Poboljšanje: Povećava preciznost i sigurnost tijekom rukovanja opterećenjem.

11. UPOTRAČNI NAČIN

1. Vrste modusa upravljanja za stacionarne dizalice, privjesak za kontrolu; Opis: Operator koristi žičanu ili bežičnu privjesnu jedinicu za upravljanje dizalicom iz sigurnog udaljenosti. Ponovni uređaji: ručni uređaj s gumbima ili džojstikama za upravljanje kretanjem i funkcijama.

2. Kontrola kabine; Opis: Operator je stacioniran u upravljačkoj kabini koja je montirana na dizalici ili u blizini radne staze dizalice.comPONENTS: Opremljeni gumbima, džojstikama, papučicama, a ponekad i dodirnim zaslonima za kontrolu funkcija dizalica.

3. Daljinski upravljač; Opis: Koristi bežični uređaj za daljinsko upravljanje, koji se može ručno ili nositi na tijelu operatera.Components: Kompaktni uređaj s gumbima ili džojstikama, sličan privjesnom upravljaču, ali bez kabela.

4. Automatska kontrola (automatizirana kontrola); Opis: Dizalica djeluje u skladu s unaprijed programiranim naredbama i sekvencama bez intervencije operatora.comPONENTS: Uključuje senzore, programibilne logičke kontrolere (PLC) i softver za upravljanje koji upravljaju funkcijama dizalice.

Skica

Glavni tehnički

Prednosti 20- tona Mobile U-Beam Double Beam Gantry dizalica

Visoki kapacitet za podizanje i stabilnost

Dizajn dvostrukog snopa omogućava sigurno i učinkovito rukovanje teškim opterećenjima (do 20 tona) s izvrsnom raspodjelom opterećenja i minimalnim otklonom.

Optimizirano za rukovanje u gredima

Konkretno dizajnirani za dizanje i transport montažnih betonskih greda u obliku slova U, široko se koriste u mostu i izgradnji autocesta.

Mobilnost i fleksibilnost

Montiran na kotače ili tračnice, dizalica se može lako premjestiti po gradilištima ili dvorištima, eliminirajući potrebu za više fiksnih točaka dizanja.

Ekonomična infrastruktura

Za razliku od nadzemnih dizalica, dizalice za gantry ne zahtijevaju trajne građevinske građevine poput greda ili stupaca pista, smanjujući troškove instalacije i temelja.

Prilagodljivi raspon i visina

Može se dizajnirati tako da odgovaraju dimenzijama specifičnim za projekt, uključujući velike raspone i visine dizanja, što ga čini pogodnim za prevelike i nespretno oblikovane komponente.

Prilagodljivost oštrim okruženjima

Pogodno za vanjsku upotrebu s mogućnostima zaštite od vremenskih prilika i prašine; izdržljiv čak i u teškim industrijskim ili građevinskim uvjetima.

Multi-smjer

Sposoban za uzdužno putovanje, bočno kretanje kolica i vertikalno dizanje, omogućujući precizno pozicioniranje i rukovanje materijalima.

Poboljšana učinkovitost i produktivnost

Smanjuje intenzitet rada i vrijeme rukovanja materijalima, posebno u montažnim dvorištima i projektima mostova, ubrzavajući napredak u izgradnji.

Daljinski ili kabinski rad radi sigurnosti

Opcijski daljinski upravljač ili kabina operatora pruža sigurnu i ergonomsku operaciju s jasnom vidnom linijom.

Jednostavno održavanje

Standardne komponente i modularni dizajn olakšavaju uvid, servisiranje i zamjenu dijelova, minimizirajući zastoj.

Prijave 20- tona mobilne ugradnje u dvostrukom snopu gantry dizalice

A 20- ton mobilni U-snop dvostruka greda Gantry dizalica posebno je dizajnirana za rukovanje teškim i preciznim materijalima. Njegova mobilnost, visoki kapacitet dizanja i prilagodljivost čine je prikladnim za širok raspon industrija i projektnih okruženja, posebno onih koji uključujuMontažni beton i konstrukcija infrastrukture.

1. Prekasni betonska dvorišta

Primarna upotreba: Dizanje, transport i pozicioniranjeUoba u obliku montažnih betonskih greda, I-grede, bokserice i ploče.

Korist: Povećava učinkovitost proizvodnje i rukovanja u unaprijed proizvodnom okruženju.

2. Izgradnja mosta i autocesta

Primarna upotreba: Prijevoz i postavljanje velikih U-snopova za most i povišene segmente kolnika.

Korist: Mobilni dizajn omogućuje dizalici da se kreće duž mjesta projekta bez potrebe za fiksnom infrastrukturom.

3. Projekti viadukta željeznica i metroa

Primarna upotreba: Instaliranje U-Grdera i komponenti palube na povišene željezničke strukture.

Korist: Može raditi u tijesnim prostorima i prilagoditi se linearnoj prirodi izgradnje željeznica.

4. brodogradilišta i lučke operacije

Primarna upotreba: Rukovanje velikim konstrukcijskim dijelovima poput brodskih komponenti ili čeličnih greda.

Korist: Teški kapacitet i otvorena kompatibilnost na otvorenom.

5. industrijske proizvodne biljke

Primarna upotreba: Pomicanje velikih dijelova strojeva, kalupa ili čeličnih konstrukcija.

Korist: Idealno za proizvodno okruženje s promjenjivim potrebama za dizanjem i minimalnim prostorom za nadzemne dizalice.

6. Infrastrukturna komponenta za skladištenje dvorišta

Primarna upotreba: Organiziranje i premještanje pohranjenih greda ili drugih teških strukturnih komponenti.

Korist: Nudi fleksibilnost i kontrolu nad dvorišnim logistikom bez stalne infrastrukture dizalica.

7. Velika gradilišta

Primarna upotreba: Rukovanje montažnim materijalima i potporna modularna konstrukcija.

Korist: Poboljšava logistiku mjesta i smanjuje potrebu za dodatnim strojevima za dizanje.

1. Faza dizajna: Odredite parametre dizalice, poput naziva opterećenja, raspona i visine dizanja, prema potrebama kupca i radnom okruženju. Izvršite detaljan strukturni dizajn, uključujući glavnu gredu, krajnju gredu, dizalicu, mehanizam za podizanje itd. Kako bi se osiguralo da dizajn ispunjava sigurnosne standarde i zahtjeve za upotrebu. Odaberite odgovarajuće materijale u skladu s dizajnom, obično čelik visoke čvrstoće kako biste osigurali stabilnost i trajnost konstrukcije.

2. Faza proizvodnje: Pripremite potrebne sirovine i dijelove prema crtežima dizajna. Izrežite, savijte i oblikujte čelik kako biste pripremili konstrukcijske komponente poput glavnih greda i krajnjih greda. Zavarite različite komponente i sastavite ih u cjelokupnu strukturu. Ovaj korak zahtijeva zajamčenu kvalitetu zavarivanja kako bi se osigurala snaga i stabilnost.

3. Obrada: Komponente za obradu ključa poput motora, zupčanika, ležajeva itd. Kako bi se osiguralo da njihova veličina i točnost ispunjavaju zahtjeve. Antikorozijska tretmana komponenti, poput slikanja i galvanizacije, povećava trajnost i estetiku opreme.

4. Instalacija električnog sustava: Ugradite električne komponente kao što su motori, kontroleri, prekidači, senzori i alarmni sustavi. Spojite i žičane kabele kako biste osigurali normalan rad električnog sustava.

5. Faza sastavljanja: Sastavite sve komponente i sustave u cjelini, povežite mehanizam za podizanje, mehanizam za pokretanje kolica i upravljački sustav. Izvršite sveobuhvatan pregled okupljenih dizalica kako biste osigurali da sve komponente i sustavi rade ispravno i izvode preliminarno uklanjanje pogrešaka.

6. Faza ispitivanja: Izvršite test statičkog opterećenja na dizalici kako biste provjerili strukturnu čvrstoću i stabilnost. Izvršite dinamički test na dizalici, uključujući testove o dizanju, premještanju, kočenju i drugim funkcijama, kako bi se osiguralo da njegove performanse ispunjavaju zahtjeve za dizajnom. Provjerite funkcije sigurnosnih uređaja, kao što su granični prekidači, zaštita od preopterećenja itd. Kako biste osigurali sigurnost opreme tijekom rada.

7. Kontrola kvalitete: Izvršite kontrolu kvalitete na svakoj vezi u procesu proizvodnje kako biste osigurali usklađenost sa industrijskim standardima i zahtjevima kupaca. Zabilježite različite podatke i inspekciju u proizvodnom procesu za naknadnu sljedivost i analizu.

8. Dostava i instalacija: Pakirajte i pripremite dovršenu dizalicu za prijevoz kako biste osigurali da nije oštećen tijekom transporta. Dostavite dizalicu na web mjesto kupca radi instalacije i izvršiti uklanjanje pogrešaka i prihvaćanje na licu mjesta. Omogućite operacijsku obuku kupcima kako bi osigurali da su iskusni u upotrebi i održavanju dizalice.

Pregled radionice:

Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
