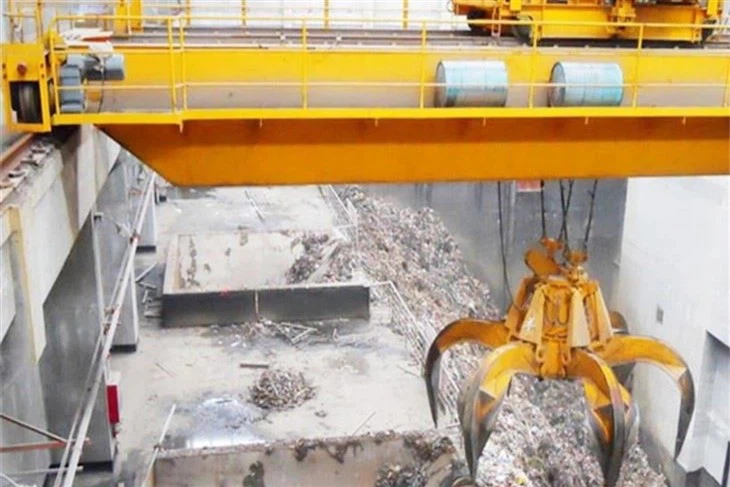

Dvostruka greda zgrabite nadzemne dizalice



Dvostruka grabna dizalica je teški sustav dizanja dizajniran za rukovanje skupnim materijalima kao što su ugljen, ruda, žito, pijesak ili metal otpada. Sadrži dvije paralelne mostove grede koje podržavaju krajnji kamioni, pružajući poboljšanu stabilnost i nosivost u usporedbi s dizalicama s jednim snopom. Kanta za grabež (školjke ili mehanički grab) koristi se za učinkovito izvlačenje, podizanje i transport labavih materijala.



Ključne značajke:
Dizajn dvostrukog nosača

Dvije robusne mostovne grede ravnomjerno raspodjeljuju opterećenje, omogućujući veće kapacitete za podizanje (obično 5 do 550 tona ili više).

Bolja visina kuke i fleksibilnost raspona od dizalica s jednim grimizom.

Zgrabi mehanizam kante

Clamshell hvata (konop ili hidraulično) otvoreno\/blizu za hvatanje skupnih materijala.

Opcije: Motorizirana grabeža za preciznost ili mehaničke grabeze radi jednostavnosti.

Sustavi za podizanje i zatvaranje

Sustav s dvostrukim kostima: Odvojena operacija zgrade za podizanje i zatvaranje konopa.

Sustav s četiri koda: dva dizalica i dva konopa za zatvaranje za teža opterećenja.

Prijava

Rukovanje rasutim materijalima u lukama, čeličnim mlinovima, elektranama, tvornicama cementa i otpadnim dvorištima.

Idealno za skladištenje, utovar\/istovar brodova\/kamiona ili sirovine za hranjenje.

Opcije upravljanja

Kontrola privjeska (ožičeni daljinski) ili radio daljinski upravljač za siguran rad.

Kabina koja se radi o intenzivnoj upotrebi.

Prilagođavanje

Raspon, visina dizanja i brzina prilagođena potrebama radnog prostora.

Varijante otporne na vremenske uvjete ili eksplozije za teška okruženja.







Dvostruka grabna dizalica je teška dizalica dizajnirana za rukovanje rasutim materijalima poput ugljena, rude, žitarica ili metala s otpadom pomoću kante za grabež. Evo njegovih ključnih komponenti:

1. Struktura mosta
Glavni nosači (dvostruke grede) - dvije paralelne grede koje obuhvaćaju širinu dizalice, pružajući snagu i stabilnost.

Krajnji kamioni - smješteni na svakom kraju nosača, kotači za smještaj za kretanje dizalica uz tračnice piste.

2. Mehanizam za podizanje
Motor dizanja - pokreće podizanje i spuštanje kante za grabež.

Žičani konop ili lanac - povezuje dizalicu s kantom za hvatanje.

Bubanj ili Shoave - vodi žičanu konop za gladak rad.

3.
Koristi se za izvlačenje, podizanje i oslobađanje skupnih materijala.

Djeluje putem hidrauličkih ili mehaničkih (konopnih) sustava.

4. Kolica i mehanizam putovanja
Okvir kolica - kreće se vodoravno duž mostova.

Motor i pogon kolica - Powers Pokret kolica za precizno pozicioniranje utovarivanja.

5. Mehanizam putovanja dizalicama (dugo putovanje)
Putnički motori i kotači - dopustite da se cijeli dizalica kreće duž tračnica piste.

6. Električni sustav
Upravljačka ploča i kabina (ili privjesak\/daljinski upravljač) - za kontrolu operatera.

Festonski sustav ili kabelska kolut - isporučuje snagu dizalici.

Ograničeni prekidači i sigurnosni uređaji - spriječite prekomjerno i preopterećenje.

7. Sustav piste
Trake za piste - instalirane na potporne stupce za kretanje dizalica.

Bufferi i završetak zaustavljanja - apsorbirajte utjecaj na granice putovanja.

8. Sustav kočenja
Kočnice za podizanje, kolica i mostova - osigurajte sigurno zaustavljanje.


9. Dodatne značajke (neobavezno)
Sustav vaganja - mjeri težinu opterećenja.

Sustav protiv spore-stabilizira kantu za hvatanje.

Automatizacija i daljinski upravljač - za bespilotne operacije.

Ova dizalica idealna je za industrije poput rudarstva, luka, čeličnih biljaka i rukovanja skupnim materijalima zbog svoje visoke učinkovitosti i izdržljivosti.

11. Podnožje čelične konstrukcije
Teški čelični okviri kako bi se osigurala čvrstoća i stabilnost u uvjetima punog opterećenja.
12. Sigurnosni uređaji
Ograničeni prekidači, zaštitnici preopterećenja, sustavi za borbu protiv sudara, sustavi za zaustavljanje u nuždi, kontrola protiv prometa (neobavezno).



.

Dvostrukog grabežljivih dizalica je teški sustav dizanja dizajniran za rukovanje skupnim materijalima poput ugljena, rude, pijeska ili metala s otpadom pomoću kante za grabež. Da bi se osigurao siguran rad, razni sigurnosni uređaji integrirani su u sustav dizalica. Ispod su obično instalirani ključni sigurnosni uređaji:

1. Ograničitelj preopterećenja (ograničeni uređaj učitavanja)
Sprječava da dizalica podigne opterećenja izvan njenog nazivnog kapaciteta.

Automatski isključuje napajanje ako se otkrije preopterećenje.

2. Ogranični prekidači (ograničenja putovanja)
Pogranični prekidač za podizanje-sprječava prevrtanje (gornje i donje granice).

Prekidač za ograničenje putovanja kolica - ograničava kretanje kolica unutar sigurnih granica.

Prekidač za graničnu most za most-sprječava prekomjerno putovanje dizalicama duž piste.

3. Gumb za zaustavljanje hitne pomoći (E-Stop)
Omogućuje trenutno isključivanje u slučaju nužde.

Instalirano na više dostupnih lokacija (kabina, privjesak, daljinski).

4. Sustav protiv sudara
Koristi se kada više dizalica djeluje na istoj pisti.

Infracrveni ili ultrazvučni senzori sprječavaju sudare.

5.
Osigurava da kanta za hvatanje ostaje sigurno zatvorena tijekom rada.

Sprječava slučajno prolijevanje materijala.

6. Sustav kočenja
Kočnica za podizanje - drži opterećenje sigurno prilikom zaustavljanja.

Kočnice s kolicama i mostovima - osiguravaju glatko usporavanje.

7. Relej za zaštitu napona i fazni sekvenci
Štiti od fluktuacija moći.

Osigurava ispravan fazni slijed kako bi se spriječilo oštećenje motora.

8. Izolirano i hitno napajanje
Snaga sigurnosne kopije za kritične funkcije u slučaju nestanka snage.

9. Alarmi upozorenja i svjetla
Zvučna\/vizualna upozorenja prije kretanja dizalica.

10.
Željezničke stezaljke ili anemometri za učvršćivanje dizalice tijekom jakih vjetrova.

11. Sigurnosni stražari i pokrivači
Štiti pokretne dijelove (zupčanici, lanci, remenice) od slučajnog kontakta.

12. daljinski upravljač i nadzor (neobavezno)
Omogućuje siguran rad iz daljine.

Praćenje težine opterećenja u stvarnom vremenu, brzine i položaja.





SKICA

Glavni tehnički





Dvostrukog grabežljivih dizalica je otopina za dizanje teških zraka dizajnirana za rukovanje skupnim materijalima poput pijeska, šljunka, ugljena, rude i metala otpada. Sadrži dvije paralelne mostove grede za pojačanu stabilnost i snagu, zajedno s kantom za učinkovito rukovanje materijalima.

1. veća nosivost i stabilnost
Dizajn dvostrukog snopa omogućuje bolju raspodjelu opterećenja, omogućujući veće kapacitete za podizanje (obično 5 do 100+ tona).

Stabilniji od dizalica s jednim snopom, smanjujući ljuljanje i poboljšanje preciznosti u rukovanju materijalima.

2. Učinkovito rukovanje rasutim materijalima
Kanta za hvatanje (mehanička ili hidraulična) može učinkovito izrezati, podići i odlagati labave materijale, čineći je idealnom za industrije poput:

Luke i otprema (ugljen, žito)

Čelične mlinice (otpadni metal, ruda)

Konstrukcija (pijesak, šljunak)

Elektrane (biomasa, pepeo)

3. širi raspon i pokrivenost
Mogu pokriti veća radna područja (do 30-35 metara ili više) u usporedbi s dizalicama s jednim snopom.

Pogodno za velike radionice, skladištenje i otvorene prostore za skladištenje.

4. trajnost i dugi radni život
Čvrsta konstrukcija s visokokvalitetnim čelikom, otpornim na teške i teške okruženja (prašina, vlaga, visoke temperature).

Ojačani mehanizmi kolica i dizalica osiguravaju dugovječnost.

5. Poboljšane sigurnosne značajke
Opremljeni zaštitom od preopterećenja, graničnim prekidačima, sustavima za zaustavljanje u hitnim slučajevima i sustavima protiv sudara.

Dvostruke grede smanjuju rizik od strukturne deformacije pod velikim opterećenjima.

6. Fleksibilni načini rada
Može se upravljati kontrolom privjesaka, daljinskog upravljača ili kontrole kabine, ovisno o primjeni.

Neki modeli podržavaju automatizirano hvatanje i istovar za povećanu učinkovitost.

7. Smanjeni troškovi održavanja
Visokokvalitetne komponente (motori, mjenjači, kočnice) osiguravaju gladak rad s minimalnim zastojem.

Jednostavan pristup za inspekcije i popravke.

8. Energetska učinkovitost
Moderni dizajni koriste varijabilne frekvencijske pogone (VFD) za glatko ubrzanje\/usporavanje, smanjujući potrošnju energije.

Zaključak
Dvostruke grabežljive dizalice idealne su za industrije koje zahtijevaju velike, stabilne i učinkovito rukovanje materijalima velikog kapaciteta. Njihova snaga, izdržljivost i sigurnost čine ih superiornim od dizalica s jednim snopom za teške primjene.





Dvostrukog grabira nadzemne dizalice je teška otopina za dizanje dizajniranog za učinkovito rukovanje skupnim materijalima. Sastoji se od dvije paralelne grede (nosača) s kantama za hvatanje ovješenih između njih, omogućavajući brzo i precizno utovar, istovar i prijenos materijala. Evo njegovih ključnih aplikacija:

1. Rukovanje sa skupnim materijalima
Portovi i terminali: utovar\/istovar ugljena, zrna, cementa i minerala iz brodova ili kamiona.

Čelične biljke: transport metala, željeznu rudu i druge sirovine.

Elektrane: Pomicanje ugljena, biomase ili pepela za preradu goriva.

2. Postrojenja za otpad i recikliranje
Rukovanje otpadnim metalom, otpadnim papirom i materijalima koji se mogu reciklirati s školjkom ili elektromagnetskim hvatanjima.

3. Rudarstvo i kamenolomi
Pomicanje šljunka, pijeska, vapnenca i drugih miniranih materijala u prerađivačkim postrojenjima.

4. industrija cementa i građevine
Prijenos klinkera, gipsa i agregata u proizvodnji cementa.

Rukovanje komponentama betona gotovih mikova.

5. Skladištenje poljoprivrede i žitarica
Utovarivanje\/istovar žitarica, sjemenki i gnojiva u silosima ili skladištima.

6. Industrija kemikalija i gnojiva
Transport praha ili zrnate kemikalije sigurno.





Postupak proizvodnje za dvostruku remenu grabežljivih dizalica uključuje nekoliko faza, od dizajna i nabave materijala do montaže, ispitivanja i isporuke. Ispod je detaljan detaljni obris procesa proizvodnje:

1. Dizajn i inženjering
Analiza zahtjeva: Odredite kapacitet opterećenja, raspon, visina dizanja, radni ciklus i uvjete okoliša.

Strukturni dizajn:

Dizajnirajte dvostruke nosače (glavne grede) pomoću CAD softvera (npr. SolidWorks, AutoCAD).

Izračunajte napone, odbojnost i život umora.

Mehanički i električni dizajn:

Izbor mehanizma za podizanje i zgrab.

Specifikacije motora, mjenjača, kočnica i žičanih konopa.

Električni sustav (upravljačka ploča, senzori, ožičenje).

Regulatorna usklađenost: osigurati pridržavanje standarda (ISO, FEM, DIN, CMAA ili ASME).

2. Okruga materijala
Glavne grede: čelične ploče (Q235B\/Q345B) za izradu.

Krajnji kočija: čelični dijelovi za krutost.

Jedinica za podizanje i grab: Kupljena ili izrađena u kući.

Električne komponente: motori, PLCS, granični prekidači, kablovi.

Ostale komponente: kotači, tračnice, puferi i pričvršćivači.

3. Izrada dvostrukih nosača
Rezanje: CNC plazma\/oksijsko gorivo rezanje čeličnih ploča.

Zavarivanje:

Pod-sastavljanje zavarivanja web i prirubnica.

Potpuno zavarivanje prodora za glavne šavove (UT\/RT testiranje ako je potrebno).

Obrada: rupe za bušenje za priključke i obradu željezničkih površina.

Pucanje i slikanje: čišćenje površine, primer i boja otporna na koroziju.

4. Izrada krajnjeg nosača
Sklop okvira: zavarena čelična konstrukcija s nosačima kotača.

Instalacija kotača: montirana na osovine s ležajevima.

Bufferi i čepovi: Priložen za prevenciju sudara.

5.
Jedinica za podizanje:

Mjenjač, ​​motor, bubanj i sklop kočnice.

Ugradnja žičanog konopa i ugradnja bloka kuka.

Zgrabite kantu:

Izrada školjki ili višestrukog zgrade (za skupne materijale).

Integracija hidrauličkog\/električnog pogona.

6. Integracija električnog sustava
Upravljačka ploča: PLC, varijabilna frekvencijska pogona (VFDS) i sigurnosni releji.

Kabliranje: napajanje i upravljanje ožičenjem duž mosta dizalica.

Senzori: granične sklopke, stanice za opterećenje i sustavi protiv kotija.

7. Završna montaža
Sklop mosta: montirajte dvostruke nosače na krajnje kočije.

Poravnavanje staza: Osigurajte pravilno usklađivanje s tračnicama za piste.

Ugradnja dizanja: montirajte podizanje i zgrabite se između nosača.

Električni priključci: Spojite motore, kontrole i sigurnosne uređaje.

8. Kontrola testiranja i kvalitete
Ispitivanje opterećenja:

Test bez opterećenja: Provjerite kretanje, kočnice i kontrole.

Statički test opterećenja: 125% nazivnog kapaciteta.

Dinamički test opterećenja: 110% nazivnog kapaciteta.

Funkcionalni testovi:

Zgrabite otvaranje\/zatvaranje, podizanje i kretanje.

Zaustavljanje hitnih slučajeva i provjere sigurnosnih uređaja.

Inspekcija: dimenzionalne provjere, integritet zavara i električna sigurnost.

9. Zaštita slikanja i korozije
Konačna slika s dodirom.

Primijenite naljepnice (kapacitet, upozorenja, serijski brojevi).

10. Rastalo i pakiranje
Ograničavanje otpreme (ako je potrebno).

Zaštitite komponente anti-rustičkim premazima i pakiranjem.

11. Dostava i instalacija
Ponovno sastavljanje na licu mjesta (ako je otpremljeno rastavljeno).

Poravnanje s tračnicama piste.

Konačno puštanje u pogon i obuka operatera.

12. Dokumentacija i certifikacija
Osigurati priručnike (rad, održavanje).

Potvrde (izvješća o ispitivanju, materijalni certifikati, dokumenti za usklađenost).



Pregled radionice:

Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
