Rakovi nadzemna dizalica

Vrste rakova nadzemnih dizalica

1. Jednostruka dizalica dizalica

Svjetlo do srednje dužine (1–20 tona).

Isplativi za radionice, skladišta i male tvornice.

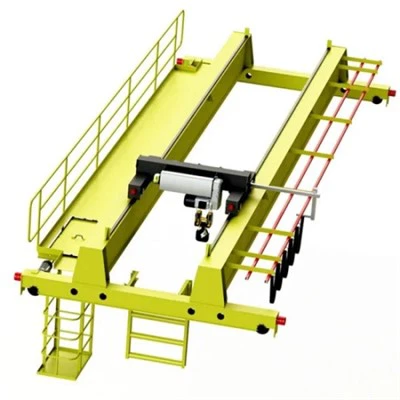

2. Dvostruka dizalica rakova

Teška (20-500+ tona).

Stabilniji za čelične mlinice, ljevaonice i teške industrije.

3.

Koristi se u opasnim okruženjima (kemijske biljke, rafinerije nafte).

Plameofoif motori i električne komponente.

4. Ljevaonica Crane

Dizajn otporan na toplinu za rukovanje rastopljenim metalom.

Ojačane kuke i toplinska zaštita.

5. magnetska\/električna rakova dizalica

Opremljenelektromagnetski dizačiZa rukovanje čeličnim pločama, metal za otpad.



Rakovi dizalica nasuprot standardnoj nadzemnoj dizalici

Značajka	Rakovi nadzemna dizalica	Standardna nadzemna dizalica
Pokret	Podizanje + kolica se kreće duž nosača	Fiksna dizalica, kolica se kreće
Fleksibilnost	Preciznije pozicioniranje	Manje manevrira
Kapacitet	Do 500+ tona	Obično do 100 tona
Koštati	Veći početni trošak	Ekonomičniji
Održavanje	Lakši pristup dijelovima	Složenije održavanje



A Rakovi nadzemna dizalicaSastoji se od nekoliko ključnih komponenti koje zajedno rade kako bi omogućili precizno i ​​učinkovito rukovanje opterećenjem. Ispod je detaljan raščlanjivanje njegovih glavnih dijelova:



1. Jedinica rakova (podizanje + sklop kolica)

Električna dizalica

Koristi ažičana dizalica(za teška opterećenja) ililančana dizalica(za lakša opterećenja).

Uključuje aSustav motora, mjenjača, bubnja i kočnice.

Okvir za kolica

Podržava podizanje i omogućava mu da se horizontalno kreće duž nosača mosta.

Opremljenkotači, motori i zupčaniciza glatko putovanje.



2. Nosač mosta (glavna opterećena struktura)

Pojedinačni nosač(za lagane do srednje dizalice, do 20 tona).

Dvostruki nosač(Za teške aplikacije, 20-500+ tone).

Napravljen odčelik visoke snages zavarenom\/vijčanom konstrukcijom.

3. Krajnja kolima (krajnji kamioni)

Smješten na oba kraja nosača mosta.

Obuzdatikotači, motori i međuspremniciZa kretanje dizalica duž piste.

Pogonski mehanizmi(jednostruki ili dvostruki motor) za glatko putovanje.

4. Sustav piste

Grede piste- Podržite pokret dizalice.

Dizalice- Vodite kotače krajnjih kolica.

Željezničke stezaljke- Osigurajte dizalicu kada se ne koristi.

5. Električni i upravljački sustav

Upravljačka ploča- Kuće kontaktore, releje i zaštitu od preopterećenja.

Kontrole operatera –

Kontrola privjeska(ožičeni ručni).

Radio daljinski upravljač(bežična, za sigurniji rad).

Ograničeni prekidači-Spriječite prekomjerno putovanje dizalice i kolica.

Promjenjiva frekvencijski pogon (VFD)- Osigurava glatko ubrzanje\/usporavanje.

6. Sigurnosne komponente

Ograničenje preopterećenja- sprječava podizanje izvan naziva kapaciteta.

Gumb za zaustavljanje u nuždi- Odmah smanjuje snagu u hitnim slučajevima.

Sustav protiv sudara- Koristi se kada više dizalica djeluje na istom području.

Kočnice otporne na toplinu-neophodno za okruženje ljevaonice ili visoke temperature.

.

7. Neobavezni prilozi

Magnetski dizač- za rukovanje čeličnim pločama ili otpadom.

C-hook\/zgrabi kuka- za specijalizirano dizanje (npr. Zavojnice, bubnjevi).

Rotirajući uređaj- Omogućuje rotaciju opterećenja od 360 stupnjeva.

Usporedba: Standardne nadzemne dizalice nasuprot komponentama nadzemnih dizalica

Komponenta	Standardna nadzemna dizalica	Rakovi nadzemna dizalica
Pokret za dizanje	Fiksiran na kolicima	Kreće se kolicama (jedinica rakova)
Kolica	Jednostavna, integrirana dizalica	Odvojeni mehanizam rakova
Preciznost	Umjeren	Veće (bolje pozicioniranje)
Održavanje	Složeniji	Lakše (modularni dizajn)
Koštati	Donji	Viši (više značajki)



​

SKICA

Glavni tehnički





Rakovi nadzemne dizalice nude jedinstvene prednosti zbog svog specijaliziranog dizajna, što ih čini idealnim za precizno i ​​teške rukovanje materijalima. Evo ključnih prednosti:

1. Poboljšana preciznost i kontrola

Aneovisna jedinica rakova(podizanje + kolica) omogućujeGlatkiji horizontalni pokretiBolje pozicioniranje utovarivanjau usporedbi sa standardnim dizalicama.

Varijabilne frekvencijske pogone (VFDS)omogućitipostupno ubrzanje\/usporavanje, smanjenje zamaha opterećenja.

2. Veća nosivost i stabilnost

Dizajniran zateške aplikacije(do 500+ tona u modelima dvostrukog griza).

Dvostruki griz rakovi rakovipružitiVeća stabilnostza podizanje velikih, neuravnoteženih opterećenja.

3. Učinkovitost svemira

Kompaktni dizajn omogućuje rad uuski radni prostorigdje se tradicionalne dizalice možda neće uklopiti.

Razbojnike(stropna montirana) Maksimizirajte prostor po podu.

4. Prilagodljivo za specijalizirane zadatke

Može biti opremljen s:

Elektromagnetski dizači(Za čelične ploče, otpad).

Kuke za lomlje(za rastopljeni metal u ljevaonicama).

Rotirajuće priloge(Za preciznu orijentaciju opterećenja).

5. Poboljšane sigurnosne značajke

Zaštita od preopterećenjasprječava oštećenje dizalica.

Tehnologija protiv sporeminimizira zamah učitavanja.

Opcije otporne na eksplozijuza opasno okruženje.

6. Niže održavanje i duži životni vijek

Modularni dizajn pojednostavljujeZamjena komponente.

Prevlaci otporni na toplinuiZapečaćeni električni sustaviSmanjite trošenje u teškim uvjetima.



Primjene režijskih dizalica rakova

Rakovi dizalice se široko koriste u industrijama koje zahtijevajuPrecizno dizanje, teška opterećenja i oštra okruženja:

1. Obrada čelika i metala

Rukovanječelične zavojnice, ploče i grede.

Transportrastaljeni metal u ljevaonicama(s modifikacijama otpornim na toplinu).

2. Ljevaonica i objekat za lijevanje

PokretanPješčani kalupi, lomlje i odljeve.

Ulijevanjerastaljeni metalu kalupe s kontroliranom preciznošću.

3. Skladištenje i logistika

Učitavanje\/istovarteške palete, strojevi i spremnici.

Idealan zaradionice s ograničenim prostorom.

4. Power biljke i teški strojevi

Podizanjeturbine, generatori i velika oprema.

OdržavatiKotlovi i posude za pritisak.

5. brodogradnja i zrakoplovstvo

Sastavljanjebrodski trup i komponente zrakoplova.

Rukovanjeveliki metalni listovi i strukturni dijelovi.

6. Proizvodnja automobila

PokretanDijelovi automobila, motori i matrici.

Rukovanje materijalom montaže.

7. Biljke za otpad i recikliranje

Sortiranje i transportmetalni otpacis magnetskim pričvršćenjima.





1. Dizajn i inženjering
Prikupljanje zahtjeva:

Definirani su kapacitet opterećenja (npr. 10T, 50T, 100T itd.), Raspon, visina dizanja i operativno okruženje.

Procjenjuju se potrebe za prilagodbom, poput načina upravljanja (privjesak, bežična mreža, kabina) i posebnih značajki (npr. Antikoliranje, zaštita od preopterećenja).

Preliminarni dizajn:

Strukturni inženjeri i dizajneri dizalica stvaraju početni dizajn dizalice, uključujući glavni snop, krajnji kočiji, sustav dizanja, sustav kolica, mehanizam putovanja i druge komponente.

Izračun i simulacija:

Izračuni opterećenja provode se kako bi se osiguralo da dizalica može podnijeti navedeni kapacitet.

Analiza konačnih elemenata (FEA) može se koristiti za simulaciju naprezanja i odstupanja u strukturi kako bi se osigurala sigurnost i stabilnost.

Detaljan dizajn:

Nakon odobrenja, izrađeni su detaljni crteži za svaki dio, uključujući glavni nosač, krajnji nosač, sustav za podizanje, motore, upravljačke sustave i sigurnosne značajke.

2. Okruga materijala
Odabir sirovina:

Visokokvalitetni materijali poput čelika, legiranog čelika, kovanog čelika i električnih komponenti dobivaju se prema specifikacijama.

Materijali se pregledavaju na certificiranje kvalitete i poštivanje industrijskih standarda (npr. ISO, CE).

Izvor komponente:

Standardne komponente poput motora, dizalica, upravljačkih ploča, graničnih sklopki i sigurnosnih uređaja dobivaju se od pouzdanih dobavljača.

3. Izrada komponenti
Glavni nosač:

Rezanje i zavarivanje čeličnih ploča za oblikovanje nosača mosta.

Nosač se sastavlja odjeljcima zavarivanja ili vijka, osiguravajući da ispunjava potrebnu čvrstoću i preciznost.

Sklop krajnjeg prijevoza:

Krajnji nosač izrađen je i sastavljen kako bi se dizalica držala na tračnicama piste.

Ugrađeni su sklopovi kotača kako bi se osiguralo glatko putovanje duž tračnica.

Sustav za podizanje i kolica:

Sastavljena je jedinica za dizanje (električni ili ručni), uključujući bubanj, žičanu konop, kuku i motor.

Sustav kolica izgrađen je za prijevoz dizalice preko mosta, uključujući kolica kotača i pogonske mehanizme.

Mehanizam putovanja dizalicama:

Kotači s dizalicama montirani su na krajnje kočije, osiguravajući glatko horizontalno kretanje.

Sustav pogona je instaliran za kontrolu brzine putovanja.

4. SASTAVKA RANE
Instalacija glavne grede:

Sastavljeni glavni nosač podiže se i postavlja na krajnje kočije.

Nosač je usklađen kako bi se osigurao strukturni integritet.

Instalacija kolica i dizalica:

Sustav kolica postavljen je na glavni nosač, a dizalica je montirana na kolica.

Lanac opterećenja ili žičana konop je instaliran i testiran za gladak rad.

Postavljanje mehanizma za putovanje:

Kotači dizalica su ugrađeni, a pogonski mehanizam povezan je s upravljačkim sustavom za horizontalno kretanje.

5. Električna i upravljačka instalacija sustava
Ožičenje i upravljačka ploča:

Upravljačka ploča instalirana je i ožičena za upravljanje svim pokretima dizalica (dizanje, kolica, putovanja dizalicama).

Ograničeni prekidači, gumbi za zaustavljanje u nuždi i sigurnosni alarmi integrirani su u upravljački sustav.

Instalacija motora i zupčanika:

Motori za dizanje, putovanja i kolica instalirani su i povezani s odgovarajućim sustavima zupčanika.

Ispitivanje upravljačkih sustava:

Kontrolni sustavi provjeravaju se kako bi se osigurala pravilna integracija kontrole privjesaka, bežičnog daljinskog upravljača ili mogućnosti upravljanja kabinom.

6. Kontrola testiranja i kvalitete
Ispitivanje opterećenja:

Dizalica se podvrgava ispitivanju statičkog opterećenja (za provjeru stabilnosti) i dinamičko testiranje opterećenja (za provjeru operativnih performansi u stvarnim radnim uvjetima).

Ispitivanja za zaštitu od preopterećenja i granični prekidači se testiraju kako bi se osiguralo da ispravno funkcioniraju.

Testiranje sigurnosnog sustava:

Zvučni i svjetlosni alarmi, granični prekidači, gumbi za zaustavljanje u nuždi i sigurnosni uređaji testirani su na funkcionalnost.

Ispitivanje pokreta:

Svi pokreti koji se kreću, kretanje kolica, putovanja mosta i upravljanje kontrolom-testirani su na nesmetani rad i preciznost.

Električna ispitivanja:

Sve električne komponente testiraju se na pravilno ožičenje, uzemljenje i komunikaciju između sustava.

Dokumentacija i certificiranje:

Dizalica se pregledava u skladu s međunarodnim sigurnosnim standardima i podvrgava se certifikatu od strane relevantnih tijela (npr. CE, ISO).

Pripremaju se test potvrde za motore, dizalice i ispitivanje opterećenja.

7. Završni pregled i slikanje
Vizualni pregled:

Provodi se temeljit pregled kako bi se osiguralo da dizalica ispunjava dizajnerske specifikacije i sigurnosne zahtjeve.

Slika:

Dizalica je obojena visokokvalitetnim antikorozijskim premazima kako bi se zaštitila od okolišnih uvjeta.

Označavanje i označavanje:

Sigurnosne naljepnice, upozorenja i oznake kapaciteta primjenjuju se na dizalicu radi ispravne identifikacije.

8. Dostava i instalacija
Dostava:

Dizalica se pažljivo rastavlja u prijenosne dijelove (ako je potrebno) i otprema na mjesto kupca.

Montaža:

Dizalica je instalirana na licu mjesta, a sve veze (snaga, mehanička, kontrola).

Konačno puštanje u rad:

Dizalica je naručena vođenjem kroz niz operativnih testova kako bi se osiguralo da radi ispravno.

Obuka operatera provodi se, ako je potrebno, radi sigurne i učinkovite uporabe.

9. Podrška nakon instalacije
Obuka kupaca:

Obuka operatera o tome kako sigurno i učinkovito koristiti dizalicu.

Raspored održavanja:

Pružanje plana održavanja za kontinuirani rad dizalice, uključujući redovne inspekcije, podmazivanje i testiranje.

Podrška nakon prodaje:

Nudeći rezervne dijelove, rješavanje problema i usluge popravka.
