Vrhunska mosna dizalica



Gornja mosna dizalica je vrsta mostne dizalice koja ide duž fiksnih tračnica postavljenih na vrhu konstrukcije (kao što je krov zgrade ili grede dizalice). Naširoko se koristi u raznim industrijama za podizanje teških tereta i rukovanje materijalima, osobito u tvornicama, skladištima i na gradilištima.

Mostna dizalica Top Running sastoji se od mosta koji se pomiče po tračnicama, mehanizma za dizanje za podizanje tereta i krajnjeg kamiona koji se pomiče po tračnicama na oba kraja mosta. Ove dizalice izrađene su od visokokvalitetnog čelika i izgrađene za teške operacije, što ih čini izdržljivima i sposobnima za rad u teškim okruženjima.

Vrhunske mosne dizalice dizajnirane su za rukovanje velikim teretima, često većim od nekoliko tona. Idealni su za industrije koje zahtijevaju podizanje teških strojeva, komponenti ili građevinskih materijala. Uključuju različite sigurnosne mehanizme poput graničnih prekidača, funkcija zaustavljanja u nuždi, zaštite od preopterećenja i senzora protiv sudara kako bi se osigurao siguran i pouzdan rad.

Mosna dizalica Top Running može se koristiti za različite zadatke poput utovara/istovara, transporta materijala i operacija na montažnoj liniji. Može se njime upravljati ručno ili s automatiziranim sustavima za složenije operacije. Zbog gornjeg sustava, ova vrsta dizalice može obuhvatiti šira područja i iskoristiti maksimalnu visinu zgrade, poboljšavajući raspon dizanja i povećavajući operativnu učinkovitost.

Vrhunske mosne dizalice zahtijevaju redovito održavanje kako bi tračnice, motori i sustavi dizalica ostali u optimalnom stanju. Provjere održavanja uključuju preglede tračničkog sustava, mehanizama za dizanje i sustava napajanja. Ukratko, vrhunska mosna dizalica nudi robusno i pouzdano rješenje za industrije koje zahtijevaju rukovanje materijalom velikih razmjera, te pruža visok kapacitet, izdržljivost i rad učinkovitost u dizanju teških tereta preko golemih prostora.

Osnovne komponente: motor

Mjesto porijekla: Henan, Kina

Jamstvo: 1 godina

Težina (KG): 4500 kg

Video odlazna inspekcija: Omogućeno

Izvješće o ispitivanju strojeva: priloženo

Brzina: jedan/dvostruki/frekvencijski pretvarač

Servis nakon jamstva: servis održavanja i popravka na terenu

Certifikacija: CE ISO GOST

Boja: zahtjev kupca

Vrsta nosača: jednostruka kutija

Radna obaveza: A4

Kapacitet: 3t 5t 10t 15t 20t

Materijal: Q235B

Metoda upravljanja: viseća linijska kontrola ili daljinski upravljač



1.Dugo svjetlo

1) Glavna greda gornje mosne dizalice primarni je horizontalni konstrukcijski element koji podržava težinu kolica dizalice, dizalice i tereta koji podiže. Ova greda se proteže duž dužine mosta dizalice i postavlja se na grede staze, koje su dio građevinske konstrukcije.

2) Ključne karakteristike glavnog snopa:

Materijal: Obično izrađen od čelika, koji osigurava potrebnu čvrstoću i izdržljivost.

Dizajn: Dizajniran je da izdrži naprezanja i sile nametnute tijekom rada, uključujući težinu tereta, dinamičke sile od podizanja i pomicanja tereta i sile od kretanja kolica.

Oblik: Često dizajn I-grede ili kutijastog nosača, ovisno o zahtjevima opterećenja i rasponu dizalice.

Funkcija: Služi za podupiranje sustava kolica i dizalice i omogućuje horizontalno kretanje preko raspona dizalice. Kolica se kreću duž vrha glavne grede, a mehanizam za podizanje obično je obješen na nju. Veze: Glavna greda je povezana s krajnjim kamionima (ili kolicima) s obje strane, koji se kreću duž tračnica postavljenih na građevinu zidove ili konstrukcijske potpore.

Dizajn glavne grede ključan je za ukupnu sigurnost i performanse dizalice. Mora biti dovoljno jak da podnese maksimalni kapacitet opterećenja i osigura nesmetan rad tijekom vremena.

Sustav podizanja

Most: glavna horizontalna struktura koja se proteže duž vrha zgrade ili strukture. Podržava dizalicu i kolica.

Kolica: Pokretna jedinica koja putuje duž mosta i nosi dizalicu. Pomiče se vodoravno po dužini mosta.

Dizalo: uređaj za podizanje, često opremljen kukom ili drugim dodatkom, odgovoran za podizanje i spuštanje tereta. Dizalo se obično pomiče okomito duž kolica za podizanje i spuštanje tereta.

Krajnji kamioni: Mehaničke jedinice na oba kraja mosta koje omogućuju pomicanje mosta duž tračnica montiranih na vrhu građevinske konstrukcije.

Tračnice/sletne staze: Tračnice postavljene na strop ili na vrhu zgrade gdje se kreće most dizalice.

Motor i pogonski mehanizam: Motor koji pokreće i horizontalno kretanje mosta (duž pista) i kretanje kolica (preko mosta). Pogonski mehanizam obično uključuje zupčanike i lance koji prenose snagu s motora na kotače na krajnjim kamionima i kolicima.

Upravljački sustav: električni sustav ili operatersko sučelje koje se koristi za kontrolu kretanja dizalice. To se može učiniti putem privjeska, daljinskog upravljača ili upravljačke ploče iznad glave.

Sigurnosne značajke: Vrhunske mosne dizalice često imaju ugrađene sigurnosne značajke kao što su granični prekidači, gumbi za hitno zaustavljanje, graničnici opterećenja i uređaji protiv sudara kako bi se osigurao siguran rad.

3.Krajkočija

1) Krajnji kolica gornje mosne dizalice bitna je komponenta koja podupire ukupnu strukturu i omogućuje dizalici da se kreće po tračnicama ili tračnicama. Nalazi se na krajevima kranskog mosta.

2) Krajnji okvir nosača pruža strukturnu potporu i u njemu su ostale komponente. Dizajniran je da izdrži težinu dizalice i tereta koji se podiže. Krajnja kolica opremljena su kotačima ili valjcima koji se pomiču po tračnicama ili tračnicama dizalice. Ovi su kotači obično izrađeni od čelika i dizajnirani su za izdržljivost i glatko kretanje.

3) Pogonski sustav, koji se obično sastoji od motora i mjenjača, odgovoran je za pokretanje krajnjih kolica duž tračnica dizalice. Omogućuje potrebno kretanje za vodoravno pomicanje mosta dizalice. Krajnji kolica su opremljena kočionim sustavom za kontrolu kretanja i osiguravanje sigurnosti tijekom rada. Kočnice mogu biti mehaničke, električne ili hidrauličke, ovisno o dizajnu dizalice. Krajnja kolica povezana su s konstrukcijom mosta u kojoj se nalazi mehanizam za podizanje, kolica i druge komponente. Omogućuje pomicanje mosta preko raspona dizalice dok nosi teret.















4. Mehanizam za kretanje dizalice

1) Princip rada

Mehanizam za kretanje dizalice složen je sustav motora, zupčanika, kotača i upravljačkih sustava dizajniranih za pomicanje dizalice duž piste. Radi putem električnih motora koji pokreću kotače, s dodatnim komponentama poput kočnica i upravljačkog sustava kako bi se osiguralo glatko, kontrolirano kretanje.

Motori za kretanje dizalice daju potrebnu snagu za horizontalno kretanje. To su obično električni motori, a svaki motor pokreće jedan ili više kotača. Motori su spojeni na mjenjače koji prenose rotacijsku energiju na kotače. Mjenjač može biti povezan s lančanim prijenosom, prijenosom s konusnim zupčanikom ili izravnom spojkom, ovisno o dizajnu dizalice. Dizalica je postavljena na kotače koji se kreću duž tračnica (kranske staze) pričvršćene na stazu. Ovi kotači omogućuju glatko kretanje mosta dizalice preko piste. Pogonske kotače pokreću električni motori kroz sustav zupčanika, omogućujući dizalici da se kreće naprijed ili natrag. Obično postoje dva pogonska kotača, po jedan sa svake strane mosta, ali za veće dizalice može se koristiti više.

2) Funkcionalne karakteristike

Glatko i učinkovito kretanje

Mehanizam za kretanje dizalice dizajniran je za glatko horizontalno kretanje duž greda uzletno-sletne staze. Obično koristi električne motore za pogon kotača, koji su poduprti strukturom kolica dizalice.

Sustav bi trebao minimizirati trzaje ili neravnomjerno kretanje kako bi se osiguralo glatko rukovanje teretom i spriječilo naprezanje strukture dizalice i tereta koji se nosi.

Visoka nosivost

Mehanizam mora biti dovoljno robustan da podnese nosivost dizalice, koja može varirati od nekoliko tona do stotina tona. Kotači i tračnice moraju biti dizajnirani da izdrže velike sile koje nastaju tijekom kretanja.

Kontrola preciznosti

Za točno pozicioniranje tereta, pokretni mehanizam često uključuje precizne upravljačke sustave, uključujući pogone s promjenjivom frekvencijom (VFD) ili servo motore za glatku kontrolu brzine i točnost pozicioniranja.

Osigurava da se teret može precizno pomicati uz stazu dizalice na različite položaje.

Reverzibilno kretanje

Mehanizam za kretanje dizalice trebao bi omogućiti kretanje naprijed i natrag kako bi se dizalica postavila na bilo koju točku duž piste. Obično koristi motor u kombinaciji sa sustavom zupčanika za postizanje ove funkcije.

Sigurnosne značajke

Sustavi protiv sudara: Mehanizam može uključivati ​​senzore ili granične prekidače koji sprječavaju sudare s krajnjim graničnicima ili drugim strukturama duž piste.

Sustavi kočenja u nuždi: U slučaju nestanka struje ili drugih problema, mehanizam bi trebao imati kočnice u nuždi koje mogu sigurno zaustaviti kretanje dizalice.

Zaštita od preopterećenja: Sustav bi trebao biti opremljen detektorima preopterećenja kako bi se spriječilo oštećenje dizalice ili tereta kada se prekorači maksimalni kapacitet.

Mehanizam za kretanje kolica

1) Princip rada

Mehanizam za kretanje kolica gornje mosne dizalice funkcionira pomoću električnog motora, zupčanika i pogonskog sustava za vodoravno pomicanje kolica duž tračnica mosta. Kontrolni sustav omogućuje precizno kretanje, a sigurnosne značajke osiguravaju nesmetan i siguran rad.

Mosna dizalica sastoji se od mostne konstrukcije (glavne grede), koja se proteže duž dvije paralelne tračnice (smještene na vrhu potporne konstrukcije ili zgrade). Kolica su montirana na mostu i nose mehanizam za podizanje (obično dizalicu) . Pomiče se vodoravno po dužini mosta, postavljajući teret za podizanje i transport.

2) Funkcionalne karakteristike

Kontrola pokreta

Kolica pokreće električni motor, obično povezan sa sustavom zupčanika, što omogućuje preciznu kontrolu njegovog horizontalnog kretanja duž mosta. Radi pomoću sustava tračnica montiranog na mostu dizalice, osiguravajući stabilnu stazu za kolica za povratak i naprijed preko cijelog raspona. Brzina kretanja je često podesiva, što omogućuje glatko ubrzanje i usporavanje ovisno o teretu koji se prevozi.

Kapacitet rukovanja teretom

Kolica su dizajnirana za nošenje teških tereta, a njihov kapacitet je određen kapacitetom dizanja dizalice i dizajnom samih kolica. Često uključuje teretne kotače ili valjke koji su u kontaktu s tračnicom mosta dizalice, osiguravajući stabilnost i glatko kretanje teška opterećenja.

Preciznost i stabilnost

Kretanje kolica obično je vrlo precizno, što je kritično za zadatke koji zahtijevaju točno pozicioniranje tereta. Dizajnirano je da osigura minimalno njihanje tereta tijekom kretanja, smanjujući rizik od nestabilnosti tereta i nezgoda.

Motori i pogoni

Kolica su opremljena pogonskim motorima koji pokreću njihovo kretanje. Ove motore općenito pokreću električni sustavi, s različitim naponima ovisno o dizajnu dizalice i radnim zahtjevima. Motori kolica obično su opremljeni kočnim sustavima koji omogućuju sigurno zaustavljanje i pozicioniranje kolica pod opterećenjem.

Sigurnosne značajke

Mehanizam uključuje sigurnosne kočnice koje se aktiviraju kada nestane struje ili u slučaju nužde, sprječavajući neočekivano pomicanje kolica. Neka kolica također imaju granične prekidače koji sprječavaju kretanje kolica izvan unaprijed definiranih ograničenja kolosijeka, štiteći i teret i okolnu infrastrukturu .

Upravljanje i praćenje

Ovisno o dizajnu, neka kolica mogu imati upravljačke mehanizme koji omogućuju kontrolirano okretanje i zakrivljeno kretanje duž tračnice, što omogućuje korištenje dizalice u složenijim rasporedima. Sustav za praćenje osigurava da kolica ostanu poravnata s tračnicom, sprječavajući iskakanje iz tračnica i minimiziranje habanja.

6.Kotač dizalice

Kotač dizalice na gornjoj mosnoj dizalici kritična je komponenta dizajnirana za podupiranje i vođenje dizalice duž njezinih greda piste. Ovi kotači su robusni, izdržljivi i projektirani da izdrže velika opterećenja, a istovremeno omogućuju glatko i učinkovito kretanje.

Kotači dizalice obično su izrađeni od visokokvalitetnog čelika ili kovanog čelika kako bi se osigurala trajnost i otpornost na habanje. Dostupan u jednostrukim, dvostrukim ili bez prirubnica, ovisno o primjeni i konfiguraciji tračnica. Precizno obrađen kako bi se osiguralo pravilno poravnanje i glatki rad. Dizajniran za rukovanje velikim teretima ovisno o nazivnom kapacitetu dizalice. Često se toplinski obrađuju kako bi se povećala tvrdoća i otpornost na habanje i deformacije. Mnogi kotači imaju integrirane ili vanjske sustave podmazivanja za smanjenje trenja i trošenja.

7.Kuka dizalice

Kuka dizalice vrhunske mosne dizalice ključna je komponenta dizajnirana za sigurno podizanje i nošenje teških tereta. Kuka je dio dizalice na koji se pričvršćuje teret, obično pomoću remena, lanaca ili drugih naprava za pričvršćivanje.

Kuke za dizalice za mostne dizalice obično su izrađene od kovanog čelika visoke čvrstoće kako bi se osigurala čvrstoća i izdržljivost pod teškim opterećenjima. Opremljen sigurnosnim zasunima koji sprječavaju klizanje tereta tijekom rada. Određen za maksimalnu nosivost dizalice (npr. 5 tona, 10 tona, 50 tona). Neke se kuke mogu okretati za 360 stupnjeva, omogućujući fleksibilnost u pozicioniranju tereta.

Prednosti vrhunskih mosnih dizalica s kukama

Stabilnost: Postavljen iznad greda uzletno-sletne staze, pružajući veći kapacitet dizanja i smanjujući stres na konstrukciju zgrade.

Široka pokrivenost: Idealno za primjenu u skladištima, radionicama i montažnim trakama.

Prilagodljivost: Kuke se mogu upariti s različitim vrstama dizalica (električna žičana užad, lančane dizalice) kako bi se zadovoljile specifične potrebe.

Motor

Motor gornje mosne dizalice kritična je komponenta koja pokreće kretanje dizalice preko greda piste i olakšava podizanje ili spuštanje tereta.

Vrste motora u mosnim dizalicama

Putni motori: pokreću vodoravno kretanje dizalice duž tračnica na gredama piste.

Motori za podizanje: Kontrolirajte podizanje i spuštanje tereta.

Ključne značajke

Snaga i zakretni moment: Motor mora generirati dovoljan zakretni moment da podnese maksimalno nazivno opterećenje i osigura glatko ubrzanje i usporavanje.

Kontrola brzine: većina modernih mosnih dizalica koristi pogone s promjenjivom frekvencijom (VFD) za regulaciju brzine motora, omogućujući precizno rukovanje teretom i minimalizirajući trošenje.

Radni ciklus: Motori su dizajnirani za teške operacije, često kategorizirani pod standardima "dužnost dizalice" ili "klasa rada" (npr. FEM ili CMAA klasifikacija).

Sustav kočenja: uključuje integrirane ili vanjske kočnice za sigurno zaustavljanje i zadržavanje tereta.

.

Zvučni i svjetlosni alarmni sustav i krajnji prekidač

1) Zvučni i svjetlosni alarmni sustav

Sustav zvučnog i svjetlosnog alarma za vrhunsku mosnu dizalicu bitna je sigurnosna značajka osmišljena za povećanje operativne sigurnosti upozoravanjem radnika na kretanje dizalice i potencijalne opasnosti.

Zvučni alarm (zvučni alarm): emitira glasan zvuk upozorenja, poput sirene, zujalice ili sirene, kako bi upozorio osoblje u blizini dizalice. Ima podesivu glasnoću i različite uzorke zvuka za razlikovanje vrsta kretanja (npr. putovanje, podizanje, ili hitan slučaj).

Vizualni alarm (svjetlosni alarm): Uključuje bljeskajuća ili rotirajuća svjetla upozorenja, koja obično koriste svijetle LED diode za vidljivost. Često označena bojama (npr. crvena za opasnost, žuta za oprez) za pružanje vizualnih upozorenja uz zvuk.

2) Granični prekidač

Granični prekidač gornje mosne dizalice ključni je sigurnosni uređaj koji sprječava kretanje dizalice ili njezinih komponenti preko unaprijed definiranih granica, osiguravajući siguran rad.

Funkcije

Zaustavlja kretanje kada dizalica dosegne unaprijed postavljenu maksimalnu ili minimalnu granicu kretanja:

Putovanje mostom: Sprječava spuštanje mosta s piste.

Vožnja kolicima: sprječava da kolica putuju predaleko po mostu.

Hod dizalice: Sprječava prekomjerno podizanje ili spuštanje tereta.

Vrste graničnih prekidača

Okretni granični prekidač: Nadzire rotaciju bubnja dizalice ili osovine motora. Obično se koristi za kontrolu visine dizalice (gore/dolje).

Granični prekidač tipa poluge: Aktivira se kada mehanička poluga fizički dodirne kolica ili most. Koristi se za ograničenja kretanja kolica ili mosta.

10. Sigurnosni uređaji

1. Uređaj za zaštitu od preopterećenja

Sprječava dizalicu da podiže terete iznad nazivnog kapaciteta.

Često koristi senzore opterećenja za praćenje težine koja se podiže.

2. Granični prekidači

Prekidači ograničenja kretanja: Zaustavljaju dizalicu u vožnji izvan dopuštenog raspona na pisti.

Granični prekidači podizanja: Spriječite pretjerano podizanje bloka kuke (dvostruko blokiranje) ili previše spuštanje.

3. Uređaji protiv sudara

Senzori ili uređaji za blizinu za sprječavanje sudara s drugim dizalicama ili preprekama na pisti.

4. Sustav zaustavljanja u nuždi

Jasno označen i lako dostupan gumb za zaustavljanje u nuždi za trenutno prekidanje napajanja dizalice u slučaju nužde.

5. Kočnice za opterećenje i kočnice za podizanje

Kočnice tereta: Držite teret u položaju kada se dizalica ne pomiče.

Kočnice dizalice: Precizno i ​​sigurno zaustavljaju kretanje dizalice.

6. Sigurnosne značajke žičane užadi i lanca

Uključuje uređaje protiv iskliznuća i odgovarajuće sustave podmazivanja kako bi se spriječilo trošenje užeta ili lom lanca.

7. Zaštita od prekoračenja brzine

Sprječava prebrzo spuštanje dizalice zbog gravitacije ili mehaničkog kvara.

8. Sustav protiv ljuljanja

Smanjuje njihanje tereta, osiguravajući preciznije i sigurnije operacije.

9. Sprječavanje udarnog opterećenja

Pomaže minimizirati učinke iznenadnih trzaja uzrokovanih naglim pokretanjem ili zaustavljanjem dizalice.

10. Krajnji graničnici i odbojnici

Instalira se na kraju vozne staze ili mosta kako bi apsorbirao energiju i spriječio prekomjerno kretanje dizalice ili kolica.



11. Način upravljanja

1. Kontrola privjeska

Opis: operater upravlja dizalicom pomoću žičanog privjeska koji visi s dizalice ili dizalice. Gumbi na privjesku upravljaju pokretima podizanja, spuštanja i kretanja.

Prednosti: Jednostavno i isplativo. Omogućuje izravno ručno upravljanje.

Nedostaci: Operater mora pratiti dizalicu, što bi moglo biti nesigurno u opasnim okruženjima. Ograničen radni domet zbog duljine kabela.

2. Radio daljinski upravljač

Opis: Dizalicom se upravlja pomoću bežičnog ručnog odašiljača koji šalje signale prijemniku dizalice.

Prednosti: Veća mobilnost operatera. Sigurniji rad jer operater može održavati sigurnu udaljenost. Smanjuje fizički napor operatera.

Nedostaci: Zahtijeva redovito održavanje odašiljača. Moguće smetnje u područjima s mnogo bežičnih uređaja.

3. Kontrola kabine

Opis: Operater sjedi u kabini postavljenoj na dizalicu, odakle ima puni pregled radnog područja.

Prednosti: Idealno za teške operacije. Pruža izvrsnu vidljivost i kontrolu za precizne operacije.

Nedostaci:Skuplje postavljanje.Ograničeno na prisutnost operatera u kabini.

4. Poluautomatsko upravljanje

Opis: Dizalica automatski izvodi određene pokrete ili radnje na temelju unaprijed definiranih uputa, dok zahtijeva određenu ručnu intervenciju.

Prednosti: Povećana produktivnost. Smanjuje umor operatera.

Nedostaci: Veći trošak implementacije. Zahtijeva obučeno osoblje za upravljanje sustavom.

5. Potpuno automatska kontrola

Opis: Dizalica je potpuno automatizirana i radi na temelju programiranih uputa ili integracije s industrijskim sustavom upravljanja.

Prednosti: Maksimalna učinkovitost i preciznost.

Idealno za zadatke koji se ponavljaju u proizvodnim ili skladišnim okruženjima.

Nedostaci: Visoki početni troškovi. Složen sustav koji zahtijeva redovito održavanje i kvalificirano osoblje za rješavanje problema.



12.Skica

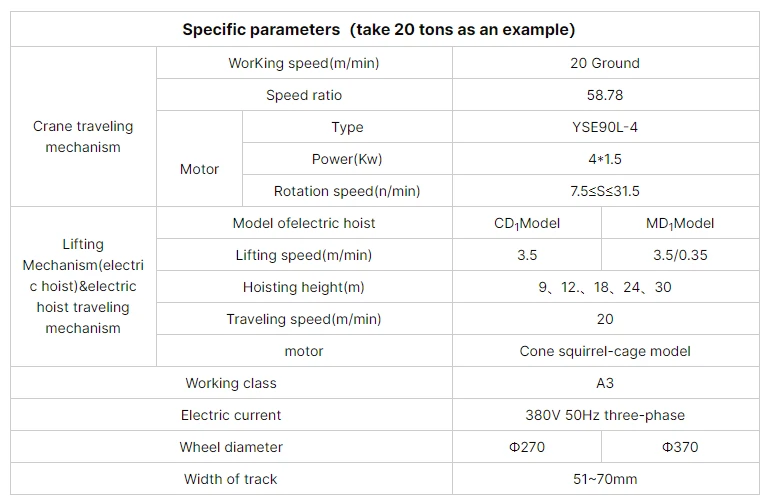

Glavni tehnički





1. Veći kapacitet dizanja

Vrhunske mosne dizalice mogu podnijeti teža opterećenja u usporedbi s drugim vrstama dizalica. Dizajnirani su za podizanje i transport velikih utega, što ih čini prikladnima za industrije poput čelika, brodogradnje i teške proizvodnje.

2. Maksimiziran okomiti prostor

Budući da dizalica radi na tračnicama montiranim na vrhu nosača staze, omogućuje maksimalno iskorištenje vertikalnog prostora u objektu. Ovo je osobito korisno u zgradama s ograničenjima visine.

3. Svestranost

Ove su dizalice vrlo svestrane i mogu se prilagoditi specifičnim operativnim potrebama, uključujući dvostruke nosače za dodatnu čvrstoću, posebne dizalice i razne sustave upravljanja.

4. Široka pokrivenost

Vrhunske mosne dizalice pokrivaju veće radno područje jer mogu premostiti široke nizove i pružiti bolju fleksibilnost u rukovanju materijalom.

5. Trajnost

Izrađeni od robusnih materijala i komponenti, dugotrajni su i zahtijevaju minimalno održavanje, što ih dugoročno čini isplativima.

6. Nema zapreka u prostoru

Budući da rade iznad poda, na tlu nema prepreka, što omogućuje bolje kretanje radnika, vozila i druge opreme.

7. Jednostavnost integracije

Vrhunske mosne dizalice mogu se integrirati u postojeću infrastrukturu ili dizajnirati kao dio novih konstrukcija, što ih čini prilagodljivima različitim okruženjima.

8. Poboljšana sigurnost

Napredne sigurnosne značajke kao što su sustavi protiv sudara, zaštita od preopterećenja i mehanizmi za zaustavljanje u nuždi poboljšavaju sigurnost na radnom mjestu.

9. Energetska učinkovitost

Moderne vrhunske mosne dizalice opremljene su energetski učinkovitim motorima i sustavima koji smanjuju potrošnju energije tijekom rada.

10. Višestruke konfiguracije

Ove su dizalice dostupne u konfiguracijama s jednim ili dva nosača, omogućujući tvrtkama da odaberu ono što najbolje odgovara njihovim operativnim zahtjevima.





1. Prerađivačka industrija

Montažne linije: koriste se za premještanje sirovina i gotovih proizvoda kroz proizvodna područja.

Instalacija strojeva: Pomaže u podizanju i postavljanju komponenti teških strojeva tijekom procesa proizvodnje.

2. Skladištenje i logistika

Utovar i istovar: Olakšava učinkovito rukovanje robom u skladišnim prostorima.

Organizacija skladištenja: Koristi se za slaganje i organiziranje teških proizvoda na policama ili policama.

3. Obrada čelika i metala

Rukovanje teškim metalima: Obično se koristi za pomicanje čeličnih kolutova, trupaca i velikih limova.

Operacije strojne obrade: Podržava operacije kao što su rezanje, savijanje i zavarivanje pozicioniranjem obradaka.

4. Građevinska industrija

Prijevoz materijala: pomiče teške građevinske materijale poput greda i nosača.

Predgotovljeni beton: podiže i postavlja predgotovljene betonske segmente za infrastrukturne projekte.

5. Rudarska industrija

Ekstrakcija materijala: bavi se transportom rude, kamena i drugih materijala.

Održavanje: Podiže i postavlja rudarsku opremu tijekom popravaka ili servisiranja.

6. Elektrane

Održavanje turbine: Koristi se za podizanje i transport komponenti turbine.

Rukovanje opremom: premješta generatore, transformatore i drugu tešku opremu.

7. Brodogradnja

Sklop trupa: pomaže u postavljanju velikih dijelova trupa broda.

Montaža opreme: podiže i postavlja motore, propelere i druge komponente broda.

8. Automobilska industrija

Sastavljanje vozila: pomiče velike automobilske dijelove kao što su motori i šasije.

Upravljanje alatima: prenosi kalupe i kalupe u proizvodnim procesima.

9. Zrakoplovna industrija

Montaža zrakoplova: podiže i transportira komponente zrakoplova poput krila i trupa.

Operacije održavanja: Pomaže u popravku i održavanju zrakoplova.

10. Industrija papira i celuloze

Rukovanje rolama: pomiče velike role papira tijekom proizvodnje i skladištenja.

Održavanje stroja: Podiže i postavlja opremu tijekom popravaka.





1. Projektiranje i inženjering

Zahtjevi kupca: Prikupite detaljne specifikacije od kupca (nosivost, raspon, visina dizanja, okoliš itd.).

Strukturalni dizajn: Izradite strukturne i mehaničke dizajne koristeći CAD i inženjerski softver. Osigurajte usklađenost s relevantnim industrijskim standardima (npr. ISO, ASME, FEM).

Električni dizajn: Razvijte električni sustav upravljanja, uključujući motore, ožičenje i upravljačke ploče.

Izračuni opterećenja: Izvršite izračune naprezanja i opterećenja kako biste osigurali sigurnost i trajnost.

Odobrenje: Predajte dizajne na odobrenje kupca prije nastavka.

2. Nabava materijala

Sirovine: izvor visokokvalitetnih čeličnih ploča, greda i drugih materijala.

Komponente: Nabavite ključne komponente kao što su motori, mjenjači, upravljačke ploče, krajnji kamioni i žičane užadi od pouzdanih dobavljača.

Provjera kvalitete: Provjerite ima li u materijalima i komponentama nedostataka ili odstupanja od specifikacija.

3. Izrada

Rezanje i oblikovanje: Izrežite čelične ploče i dijelove na željenu veličinu pomoću CNC strojeva za rezanje, plazma rezača ili laserskog rezača.

Zavarivanje: Zavarite strukturne komponente (npr. nosač mosta, krajnja vozila) slijedeći stroge standarde kvalitete.

Strojna obrada: obradite krajnje viličare, kotače i druge komponente kako biste osigurali precizno pristajanje i poravnanje.

Ispitivanje bez razaranja (NDT): Pregledajte zavare i strukturalne dijelove na nedostatke koristeći metode poput ultrazvučnog ili radiografskog ispitivanja.

4. Montaža

Sklop nosača mosta: sastavite glavne nosače, krajnje viličare i spojne ploče.

Sklop kolica: Ugradite komponente dizalice, motora, bubnja i kolica.

Električna instalacija: Instalirajte upravljačke ploče, ožičenje, granične sklopke i sigurnosne uređaje.

5. Površinska obrada

Čišćenje: pjeskarite ili očistite sve površine kako biste uklonili hrđu i nečistoće.

Premaz: Nanesite temeljni premaz protiv korozije i boju u skladu s radnim okruženjem (npr. vanjsko ili korozivno okruženje).

6. Ispitivanje i kontrola kvalitete

Ispitivanje statičkog opterećenja: Ispitajte dizalicu sa stacionarnim opterećenjem koje premašuje njezin nazivni kapacitet.

Dinamičko ispitivanje opterećenja: testirajte dizalicu u radnim uvjetima s različitim opterećenjima.

Električno ispitivanje: Osigurajte pravilan rad električnog sustava, uključujući sigurnosne uređaje i kontrole.

Certifikacija: Certificirajte dizalicu da zadovoljava nacionalne i međunarodne standarde.

7. Pakiranje i dostava

Rastavljanje (ako je potrebno): Rastavite dizalicu na dijelove koji se mogu prenositi.

Pakiranje: Sve komponente sigurno zapakirajte za transport.

Dostava: Dogovorite dostavu do mjesta kupca.

8. Instalacija i puštanje u rad

Priprema mjesta: Pregledajte mjesto i osigurajte da su sve potrebne pripreme dovršene.

Montaža: Sastavite i instalirajte komponente dizalice na gradilištu.

Poravnanje: Poravnajte kranske staze, kotače i strukturne dijelove.

Završno testiranje: Provedite testiranje na licu mjesta kako biste potvrdili funkcionalnost i sigurnost.

9. Obuka i primopredaja

Obuka operatera: Obučite kupčev tim o radu i održavanju dizalice.

Dokumentacija: Osigurajte priručnike, rasporede održavanja i dokumente o potvrdi.

Primopredaja: Dovršite projekt i predajte dizalicu kupcu.







Popularni tagovi: vrhunska mosna dizalica, proizvođači, dobavljači, tvornica vrhunskih mosnih dizalica u Kini
