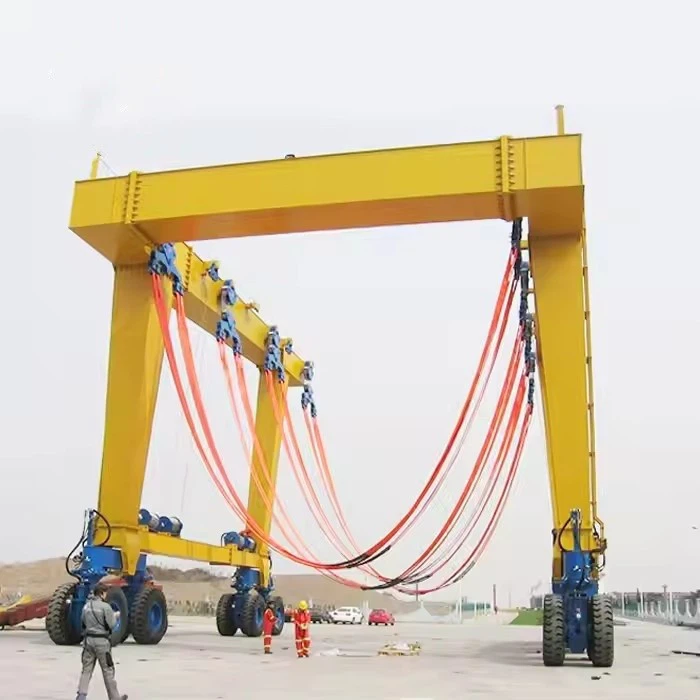

Mali čamac za podizanje dizalice

Dizalice za dizanje malog broda idealne su za marine, servisne trgovine i vlasnike plovila kojima je potrebno fleksibilno, pristupačno i sigurno rješenje za dizanje. Njihova prilagodljivost, prenosivost i jednostavnost uporabe čine ih preferiranim izborom nad skupljim alternativama poput dizala putovanja.



Ključne značajke malih dizalica za dizanje brodica

Kompaktni i prijenosni dizajn

Za razliku od velikih industrijskih dizalica, malih brodica često su lagani i mogu se montirati na kotače za lako preseljenje.

Neki su modeli sklopivi ili modularni za skladištenje i transport.

Podesivi raspon i visina

Dizajniran za smještaj različitih veličina broda, s podesivim širinama snopa i visinama dizanja.

Neki modeli sadrže teleskopske ili proširive procvare za fleksibilnost.

Ručni ili pogonski rad

Manje verzije mogu upotrijebiti vitlo ili električne dizalice (obično 1-10- ton kapacitet).

Veći modeli mogu ugraditi motorizirana kolica za glatki rad.

Čvrsta konstrukcija

Napravljen od čelika ili aluminija visoke čvrstoće za otpornost na koroziju u morskim okruženjima.

Ojačane noge i stabiliziranje outliggera sprječavaju prevrtanje tijekom dizala.

Sigurnosne značajke

Ograničivači opterećenja, sustavi protiv prometa i mehanizmi zaključavanja osiguravaju stabilnost.

Neki modeli uključujušipke za širenjeravnomjerno rasporediti težinu prilikom dizanja trupa.



Usporedba s drugim otopinama za podizanje morskih morskih

Značajka	Mali čamac gantry dizalica	Putničko dizanje	Viljuškar (marinac)
Mobilnost	Prijenosni, neki kotači	Fiksni ili željeznički postavljeni	Visoko mobilni
Kapacitet	1–20 tona	10 - 100+ tone	2–10 tona
Najbolje za	Mali brodovi, DIY dvorišta	Velike marine	Lagani brodovi
Koštati	Donji	Viši	Umjeren



Kapacitet dizanja 1 - 20 tone
Span (širina) 3 - 12 metra (podesivo)
Visina dizanja 3 - 10 metara
Radnička klasa a 3- a5 (lagana do srednja dužnost)
Brzina podizanja 0. 5 - 8 m\/min (varijabla)
Vrsta glavne grede s jednim\/dvostrukim nosačem (tip okvira)
Napajanje 220V\/380V 3- faza ili priručnik
Upravljački način privjesak Upravljanje\/bežični daljinski upravljač
Dizalica za dizanje električnog lanca\/žičana konop za dizanje
Putni pogon ručno guranje ili motorizirano
Zaštita od korozije vruće pocinčane ili morske boje
Otpor vjetra do Beaufort Scale 6 (za upotrebu na otvorenom)
Radna temp -20 stupanj na +50 stupanj







Mali dizalica za dizanje broda sastoji se od nekoliko bitnih komponenti koje zajedno rade na sigurnom i premještanju čamaca. Ispod je detaljan slom svakog dijela:

1. Strukturne komponente
A. Glavni snop (nosač mosta)
Funkcija: Horizontalna greda koja obuhvaća širinu broda, podupirući mehanizam za podizanje.

Materijal: obično izrađen od čelika ili aluminija visoke snage (za laganu prenosivost).

Vrste:

Greda fiksne duljine (za dosljedne veličine broda).

Podesiva\/teleskopska greda (za različite širine broda).



B. Podrška nogama (krajnje kočije)
Funkcija: Vertikalni nosači koji drže glavnu gredu i pružaju stabilnost.

Značajke dizajna:

Noge fiksne visine (za stalne instalacije).

Noge podesive visine (za različite zahtjeve za podizanje).

Noge montirane na kotače (za pokretljivost, često s kotačima za zaključavanje).





C. osnovni okvir (sustav piste)
Funkcija: pruža stabilan temelj za dizalicu.

Opcije:

Fiksne šine (za stalne instalacije).

Baza na kotačima (za prijenosne gantrije).

Outiggers (za dodatnu stabilnost na neravnom terenu).





2. Mehanizam za podizanje i podizanje
A. Jedinica za podizanje
Funkcija: Motorizirani ili ručni uređaj koji podiže brod.

Vrste:

Električna dizalica (uobičajena za kapacitete od 1–10 tona).

Diza žice uže (za teža dizala).

Ručno vitlo za ruke (za lagane brodove).



B. Sustav kolica
Funkcija: Pomiče podizanje duž glavne grede za precizno pozicioniranje.

Vrste:

Kolica za ručno guranje (proračun).

Motorizirana kolica (za glatki rad).

C. Podizanje traka\/šipke za rasipanje
Funkcija: ravnomjerno raspoređuje težinu kako bi se spriječilo oštećenje trupa.

Materijali:

Najlonske reme (za lagane brodove).

Čelične šipke za raširivanje (za teže plovila).



3. Sustavi za kontrolu i sigurnosti
A. Upravljačka ploča (za električne modele)
Značajke:

Kontrola privjeska (ožičeni daljinski).

Bežični daljinski upravljač (za mobilnost operatera).

Promjenjiva kontrola brzine (za precizno dizanje).

.

B. Sigurnosne značajke
Ograničitelj preopterećenja (sprječava prekoračenje kapaciteta težine).

Gumb za zaustavljanje u nuždi (odmah zaustavlja rad).

Sustav protiv prometa (smanjuje ljuljanje tijekom dizala).

Zaključavanje kočnica (sprječava nenamjerno kretanje).

4. Neobavezni pribor
Čamac (za sigurno dugoročno skladištenje).

Rotirajuće kuke (za lakše pozicioniranje broda).

Prevlaci otporni na koroziju (za okruženje slane vode).

LED radna svjetla (za noćne operacije).

SKICA



Glavni tehnički



Dizalice za dizanje malog broda nude praktično i učinkovito rješenje za rukovanje malim i srednjim posudama (obično 1-20 tona). Ove se dizalice široko koriste u marinama, brodicama i objektima uz obalu zbog svoje svestranosti i isplativosti. Ispod su njihove ključne prednosti i aplikacije.



Prednosti malih dizalica za dizanje brodica

1. prenosivost i kompaktni dizajn

✅ Lako za pomicanje:Mnogi modeli sadržebaze s kotačimailimodularni dizajni, dopuštajući preseljenje prema potrebi.
✅ Ušteda prostora:Idealan zatijesni prostoritamo gdje velika putovanja ne mogu raditi.

2. isplativo rješenje

✅ Niže ulaganje:Pristupačniji odPutnička dizalailimorski viljuškariza male operacije.
✅ Potrebna minimalna infrastruktura:Ne zahtijevastalne šineiliduboki temelji.

3. Podesiva i prilagodljiva

✅ Varijabilna širina:Neki modeli imajuteleskopske gredeza prilagodbu različitih veličina broda.
✅ Podešavanja visine:Noge se mogu proširiti zaViša dizalailiPodručja niskog čišćenja.

4. Siguran i pouzdan rad

✅ Stabilno dizanje: Šipke za širenjeiuravnotežene pramenkespriječiti oštećenje trupa.
✅ Sigurnosne značajke:UključivatiZaštita od preopterećenja, kočnice za hitne slučajeve i kontrole protiv prolaza.

5. Svestrane mogućnosti napajanja

✅ Priručnik (ručno vitlo):Pogodno za lagane brodove (1-3 tone).
✅ Električna dizala:Bolje za česte uporabe (do 10-20 tona).



Primjene malih dizalica za dizanje brodica

1. Održavanje i popravak broda

🛠️ Suho pristajanje:Podiže čamce zaČišćenje, slikanje i popravci trupa.
🛠️ Rad motora i propelera:Pruža stabilan pristup za mehaničko servisiranje.

2. Operacije marina i brodice

⚓ Pokretanje i pretraživanje:Pomiče čamce izmeđuPolica za vodu i skladištenje.
⚓ Zimsko skladištenje:Podiže čamce naprikolice ili kolijevkeza izvansezonsko skladištenje.

3. Ribolov i akvakultura

🎣 Mali ribarski brodovi:Obrađuje plovila zaNeto popravci i održavanje opreme.
🐟 Farme akvakulture:DizalaPlutajući kavezi i radne kućeza održavanje.

4. Operacije hitne pomoći i spašavanja

🚨 Oporavak broda:Dohvaćaprekrivena ili nasukana plovilau plitkim vodama.
🚨 Poplava:Upotrijebljen uodziv na katastrofeDa biste brzo premjestili male brodove.

5. Uradi sam i mali graditelji brodova

🔧 Konstrukcija broda:Pomažući uPozicioniranje trupaTijekom montaže.
🔧 Učitavanje prikolice:Pomaže u utovar čamaca naprijevozničke prikolicesigurno.



1. Dizajn i inženjering

Analiza zahtjeva

Shvatite klijentove specifikacije (nosivost, raspon, visina, radno okruženje itd.).

Odredite operativne parametre: visina dizanja, brzina putovanja, radna frekvencija itd.

Preliminarni dizajn

Stvorite konceptualne dizajne i 3D modele.

Odaberite materijale na temelju snage i okolišnih uvjeta.

Detaljno inženjerstvo

Razviti detaljne inženjerske crteže (strukturne komponente, mehanizmi, električni sustavi).

Izvršite analizu stresa i umora kako biste osigurali sigurnost.

2. Okruga materijala

Izvorni visokokvalitetni materijali, uključujući:

Čelične ploče i profili za strukturne komponente.

Motori, mjenjači i drugi mehanički dijelovi.

Električni sustavi i upravljačke komponente.

Pregledajte materijale kako biste osigurali usklađenost sa standardima kvalitete.

3. Izrada

Izrada strukturne komponente

Izrežite, zavarite i sastavite čelične strukture (glavni nosač, konzolne ruke, noge itd.).

Osigurajte precizno usklađivanje i dimenzije.

Izvršite površinski tretman (npr. Shot eksplodiranje, slikanje) za zaštitu od korozije.

Mehanički sklop

Sastavite mehaničke dijelove (kolica, podizanje, kotači itd.).

Instalirajte motore, mjenjače i pogonske sustave.

Električni sklop

Ugradite električne komponente (upravljačke ploče, kabeli, senzori).

Žice i povežite sustav kako biste osigurali funkcionalnost.

4. Pregled kvalitete

Inspekcija materijala

Provjerite testove certificiranja i provođenja materijala (npr. Testovi zatezanja).

Strukturni pregled

Pregledajte kvalitetu zavara (npr. Ultrazvučno testiranje).

Osigurajte dimenzionalnu točnost i završnu obradu površine.

Inspekcija montaže

Provjerite usklađivanje i funkcionalnost svih dijelova (mehanički i električni).

Testiranje opterećenja

Provedite statičke i dinamičke testove opterećenja kako biste osigurali siguran rad.

5. Testiranje prihvaćanja tvornice (masnoća)

Provesti sveobuhvatnu probnu vožnju, uključujući:

Ispitivanja punog opterećenja i preopterećenja.

Funkcionalnost svih sigurnosnih uređaja (npr. Ogranični prekidači, kočnice za hitne slučajeve).

Glatko djelovanje kolica, dizalica i dizalica.

Rezultati dokumenata i dobiti odobrenje klijenta.

6. Rastavljanje i pakiranje

Rastavite dizalicu u prenosive dijelove.

Komponente spakirajte sigurno kako bi se spriječilo oštećenje tijekom transporta.

Označite i pripremite popis za pakiranje za učinkovito ponovno sastavljanje.

7. Prijevoz

Dostavite komponente dizalica na mjesto instalacije koristeći odgovarajuće metode transporta.

8. Ugradnja i puštanje u rad

Montaža na licu mjesta

Sastavite strukturne komponente i mehaničke sustave.

Ugradite električne sustave i upravljačke ploče.

Kalibracija i testiranje

Ponovno kalibrirajte sustav dizalica za uvjete specifične za mjesto.

Izvršite testiranje opterećenja na licu mjesta kako biste provjerili performanse.

9. primopredaja

Osigurati obuku klijentom osoblju o sigurnom radu i održavanju.

Dostavite tehničku dokumentaciju (korisnički priručnik, vodič za održavanje, certifikati).

Dobiti konačno odobrenje i prihvaćanje od klijenta.

10. Podrška nakon prodaje

Ponudite jamstvene usluge i podršku za održavanje.

Po potrebi pružite rezervne dijelove i tehničku pomoć.

Pregled radionice:

Tvrtka je instalirala platformu za upravljanje inteligentnom opremom i instalirala je 310 setova (setova) rukovanja i zavarivanja robota. Nakon završetka plana bit će više od 500 setova (setova), a stopa umrežavanja opreme doseći će 95%. 32 Linije zavarivanja su stavljene u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
