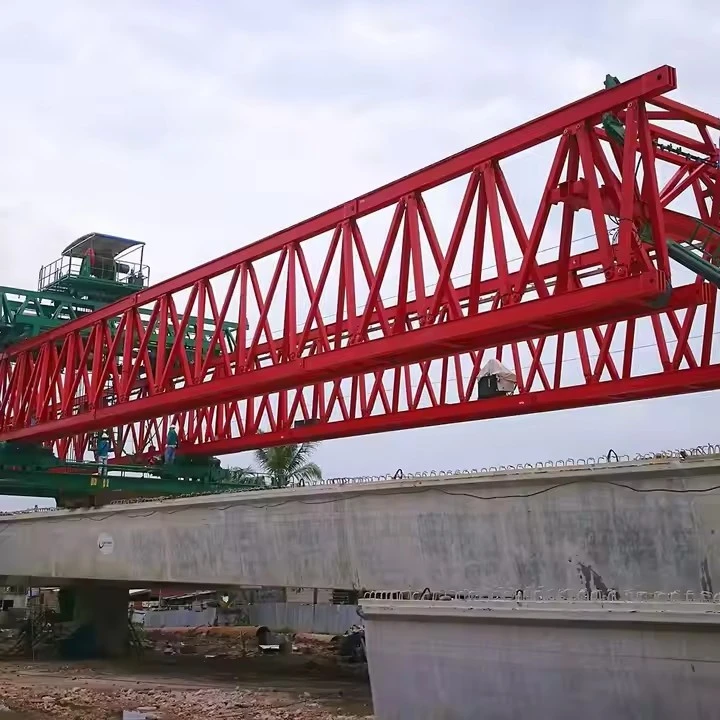

Stroj za podizanje mostova od 480 tona

Stroj za podizanje mostova (BEM) od 480 - tona je težak dio opreme koji se koristi u izgradnji velikih mostova, posebno za podizanje i postavljanje predgotovljenih segmenata, nosača i drugih strukturnih komponenti.





1. Visoka nosivost
Dizajniran za nosivost do 480 tona, što ga čini prikladnim za-gradnju mostova velikog raspona.

Može podići i postaviti teške predgotovljene betonske segmente, čelične nosače i kutijaste nosače.

2. Modularni i podesivi dizajn
Često ima modularnu strukturu, što omogućuje prilagodbu za različite širine i raspone mosta.

Podesivi nosači i nosači za prilagodbu različitim geometrijama mostova.

3. Napredni hidraulički sustav
Opremljen visoko{0}}preciznim hidrauličnim cilindrima za glatko podizanje i pozicioniranje.

Osigurava stabilnost i kontrolu tijekom rada s velikim opterećenjem.

4. Samohodni-i mobilni
Neki modeli su samohodni-s gusjeničnim podvozjem ili podvozjem na kotačima za jednostavno kretanje po ploči mosta.

Može prijeći dovršene dijelove mosta kako bi došao do novih radnih područja.

5. Kompjuterizirani sustav upravljanja
Integrirani PLC (programabilni logički kontroler) za automatizirane operacije.

-Praćenje raspodjele opterećenja, poravnanja i naprezanja u stvarnom vremenu.

6. Sigurnosni mehanizmi
Sustavi zaštite od preopterećenja za sprječavanje nezgoda.

Sustavi kočenja i zaključavanja u nuždi za sigurne operacije.

7. Više-funkcionalni dodaci
Kompatibilan s raznim dodacima kao što su okviri za podizanje, hvataljke i stezaljke za različite komponente mosta.

Može se koristiti za segmentno lansiranje, inkrementalno lansiranje ili uravnoteženu konzolnu konstrukciju.

8. Visoka stabilnost i podrška
Podupirači ili stabilizirajuće noge kako bi se osigurala ravnoteža tijekom podizanja.

Ojačana čelična konstrukcija za izdržavanje dinamičkih opterećenja.

9. Prilagodljivost različitim vrstama mostova
Prikladno za sandučaste mostove, mostove s kosim{0}}kabelima, vijadukte i željezničke mostove.

Može raditi u urbanim, planinskim ili -vodenim okruženjima.

10. Učinkovito sklapanje i rastavljanje
Dizajniran za brzo-sastavljanje na gradilištu pomoću dizalica ili druge opreme za dizanje.

Smanjuje zastoje između projekata.





Uvjeti okoline
Radna temperatura: -20 stupnjeva do +50 stupnjeva

Otpornost na vjetar: Stabilno do 15–20 m/s (ovisno o konfiguraciji)

Zaštita od vremenskih uvjeta: Može raditi po slaboj kiši/snijegu (uz mjere opreza)

Dimenzije i težina
Duljina stroja: Podesiva (npr. 60–120 m, ovisno o rasponu)

Širina: ~6–10 m (stane unutar plohe mosta)

Vlastita-težina: ~200–400 tona (ovisi o konfiguraciji)

Sukladnost i standardi
Projektni kodovi: EN 1991, AASHTO, BS ili drugi relevantni standardi za izgradnju mostova

Certifikati: CE, ISO 9001 ili odobrenja-specifična za projekt





Stroj za postavljanje mostova (BEM) je-dio opreme za teške uvjete rada koji se koristi za izgradnju mostova, posebno za postavljanje montažnih segmenata ili nosača. Stroj za postavljanje mostova od 480 - tona bio bi stroj velikog kapaciteta dizajniran za podizanje teških tereta i precizno postavljanje komponenti mosta. U nastavku je pregled njegovih ključnih komponenti:

1. Glavna nosiva-konstrukcija
Konstrukcija portalnog okvira/rebraste konstrukcije – Pruža strukturnu potporu i stabilnost.

Glavne grede/nosači – podržavaju mehanizam za podizanje i raspoređuju teret.

Potporne noge/podupirači – Osigurajte stabilnost tijekom operacija podizanja.

2. Sustav za podizanje i rukovanje
Mehanizam za dizanje (vitla i sajle) – obično uključuje hidraulička ili električna vitla s-čeličnim sajlama visoke čvrstoće.

Širači/okviri za podizanje – Ravnomjerno raspodijelite sile podizanja po montažnim segmentima.

Hidraulične dizalice – Za fina podešavanja u pozicioniranju segmenata mosta.

3. Sustav kretanja i pozicioniranja
Samohodni-sustav (kotači/gusjenice) – Omogućuje kretanje stroja po ploči mosta ili privremenim tračnicama.

Sustav hidrauličkog pomicanja – podešava bočni položaj stroja za precizno postavljanje.

Okretni mehanizam – okreće sustav za podizanje radi poravnanja.

4. Hidraulički i energetski sustav
Hidraulička pogonska jedinica (HPU) – pokreće podizanje, kretanje i podešavanja.

Električni generatori – Omogućuju napajanje kontrolnih sustava i pomoćnih funkcija.

5. Sustav kontrole i nadzora
Kontrolni sustav-temeljen na PLC-u – Osigurava precizan rad.

Senzori za nadzor opterećenja – sprječavaju preopterećenje.

Laserski/GPS sustavi poravnanja – Osigurajte točno pozicioniranje segmenata mosta.

6. Pomoćne komponente
Protuutezi – Uravnotežite stroj tijekom teških dizanja.

Sigurnosni uređaji – kočnice za hitne slučajeve, sustavi protiv-sudara i mehanizmi za otpor vjetra.

Privremeni oslonci/priključci – koriste se tijekom sastavljanja segmenta.









Stroj za podizanje mostova (BEM) od 480 - tona je težak dio opreme koji se koristi u izgradnji velikih mostova, posebno za podizanje i postavljanje predgotovljenih segmenata, nosača i drugih strukturnih komponenti. Evo njegovih ključnih prednosti:

1. Visoka nosivost
Može nositi teške segmente mosta (do 480 tona), smanjujući potrebu za višestrukim dizalima ili dodatnom opremom.

Prikladno za mostove velikog-raspona (npr. sandučaste nosače, segmentne mostove i čelične rešetke).

2. Učinkovitost i brzina
Brza montaža i montaža, skraćujući rokove projekta.

Precizno postavljanje smanjuje pogreške pri poravnanju i preradu.

Automatizirane kontrole povećavaju radnu učinkovitost.

3. Prilagodljivost
Radi na raznim terenima (gradski, planinski, preko rijeka).

Podesivi raspon i visina za prilagodbu različitim dizajnima mostova.

Može se koristiti i za polaganje nosača i za postavljanje gotovih segmenata.

4. Sigurnost i stabilnost
Robusni strukturni dizajn osigurava stabilnost tijekom teških dizanja.

Napredni sigurnosni sustavi (protiv-ljuljanja, zaštita od preopterećenja, nadzor-u stvarnom vremenu).

Smanjuje ručni rad u-visokorizičnim operacijama.

5. Troškovna-učinkovitost
Smanjuje ovisnost o dizalici, smanjujući troškove najma i rada.

Smanjuje smetnje u prometu ili vodenim putovima (korisno u prometnim ili ekološki osjetljivim područjima).

Dugoročna-upotrebljivost u više projekata.

6. Prednosti za okoliš
Niža buka i vibracije u usporedbi s tradicionalnim dizalicama.

Smanjeni ugljični otisak zahvaljujući optimiziranom radu.

7. Svestranost tipova mostova
Prikladno za sandučaste nosače, T-grede, čelične lukove i mostove s-kosanim kablovima.

Koristi se u izgradnji autocesta, željeznica i gradskih nadvožnjaka.

Zaključak
BEM od 480-tona idealan je za-projekte mostova velikih razmjera, nudeći visoku učinkovitost, sigurnost i uštedu troškova uz precizno rukovanje ogromnim teretima. Posebno je vrijedan na složenim terenima i brzim građevinskim projektima.





Stroj za podizanje mostova (BEM) od 480-tona je težak-komad opreme koji se koristi u izgradnji velikih mostova, posebno za podizanje i postavljanje predgotovljenih segmenata, nosača ili dijelova mosta s punim rasponom. Ispod su neke ključne primjene i značajke takvog stroja:

Primjena stroja za podizanje mosta od 480 tona
Montaža gotovih nosača

Koristi se za podizanje i postavljanje teških predgotovljenih betonskih ili čeličnih nosača (I-grede, U-grede ili sandučasti nosači) na stupove ili upornjake.

Prikladno za autoceste, željezničke i gradske nadvožnjake.

Izgradnja segmentnih mostova

Ugrađuje predgotovljene betonske segmente u uravnoteženu konzolu ili metode konstrukcije raspon-po-raspon.

Uobičajeno se koristi za mostove s užadima, vijadukte i mostove s dugim-rasponom.

Puno-lansiranje

Može podići i postaviti cijele pred{0}}skupljene raspone mostova (do 480 tona) u jednoj operaciji, ubrzavajući izgradnju.

Idealno za projekte s tijesnim rasporedima ili ograničenim radnim zonama.

Teška modularna konstrukcija mosta

Koristi se u ubrzanoj izgradnji mostova (ABC) za postavljanje velikih montažnih modula mosta.

Smanjuje-vrijeme izgradnje na gradilištu i smetnje u prometu.

Željeznički i metro vijadukti

Postavlja teške betonske ili čelične segmente za povišene željezničke tračnice i linije metroa.





1. Faza projektiranja i inženjeringa
Analiza zahtjeva: Definirajte nosivost, duljinu raspona, pokretljivost i radne uvjete.

Strukturalni dizajn: CAD modeliranje (pomoću softvera kao što je AutoCAD, SolidWorks ili CATIA) za grede, nosače, potpore i hidraulične sustave.

Simulacija i provjera valjanosti: Analiza konačnih elemenata (FEA) za ispitivanje otpornosti na naprezanje, deformaciju i zamor.

Usklađenost s propisima: Osigurajte poštivanje međunarodnih standarda (ISO, EN, AISC, itd.).

2. Nabava materijala
Čelik-visoke čvrstoće: ASTM A572 stupanj 50 ili ekvivalent za glavne nosače i nosače.

Hidrauličke komponente: pumpe, cilindri i ventili certificiranih dobavljača.

Električni i kontrolni sustavi: PLC-ovi, senzori i motori za automatizaciju.

Dodatni materijal za zavarivanje: visoko-kvalitetne elektrode/topilo za strukturni integritet.

3. Proces izrade
A. Strukturna izrada
Rezanje: CNC plazma/oksi{0}}rezanje čeličnih ploča.

Savijanje i oblikovanje: Valjkasto savijanje za zakrivljene dijelove (npr. lukove).

Zavarivanje:

Zavarivanje pod praškom (SAW) za debele ploče.

Zavarivanje zaštićenim metalnim lukom (SMAW) za terenske spojeve.

Ultrazvučno/-rendgensko ispitivanje integriteta zavara.

Strojna obrada: bušenje, glodanje za precizne dijelove (npr. zakretne točke).

B. Hidraulički i električni sustavi
Hidraulički sklop: Integracija cilindara, crijeva i pumpi.

Električno ožičenje: Montaža kontrolnih ploča, senzora i distribucija struje.

4. Pod-sklop
Sekcije kraka: Izradite i prethodno-sastavite teleskopske/konzolne ruke.

Potporne noge: Proizvodnja potpora/stabilizatora za potporu tla.

Portalni okviri: Izgradite modularne segmente za jednostavan transport.

5. Glavna skupština
Podizanje glavnog nosača: spojite dijelove koristeći -vijke visoke čvrstoće ili zavarivanje.

Integracija hidraulike: Montirajte cilindre za mehanizme za podizanje/spuštanje.

Instalacija kontrola: Postavite PLC-ove, HMI ploče i sigurnosne sustave (granične sklopke, zaštita od preopterećenja).

Bojanje i premazivanje: Nanesite slojeve protiv-korozije (npr. epoksidni temeljni premaz + poliuretanski završni sloj).

6. Ispitivanje i puštanje u rad
Testiranje opterećenja:

Statički test na 120% nazivnog kapaciteta (576 tona).

Dinamički test sa simuliranim segmentima mosta.

Hidraulički testovi: Provjerite curenje, stabilnost tlaka i vrijeme odziva.

Funkcionalni testovi: Provjerite kretanje (lansiranje, rotacija, podizanje) putem kontrolnog sustava.

Sigurnosne provjere: zaustavljanje u nuždi, alarmi za preopterećenje i stabilnost pod opterećenjem vjetra.

7. Rastavljanje i pakiranje
Modularna raščlamba: Rastavite na prijenosne dijelove (maksimalno. 40-tonske jedinice za cestovni prijevoz).

Sigurno pakiranje: Zaštitite osjetljive komponente (npr. elektroniku) tijekom transporta.

8. Ponovno sastavljanje na-licu mjesta i završna inspekcija
Priprema temelja: Osigurajte stabilnost tla za postavljanje stroja.

Ponovno sastavljanje: glavne komponente pričvrstite/zavarite na-licu mjesta.

Kalibracija: fino-podešavanje senzora i kontrolnih parametara.

Obuka klijenata: radna i sigurnosna obuka za krajnje-korisnike.

9. Dokumentacija i isporuka
Kako-izgrađeni crteži: ažurirani CAD modeli koji odražavaju konačne izmjene.

Certifikati: Izvješća o ispitivanju materijala (MTR), zapisi zavarivanja i certifikati o ispitivanju opterećenja.

Korisnički priručnici: Detaljni vodiči za rad, održavanje i rješavanje problema.





Tvrtka je instalirala inteligentnu platformu za upravljanje opremom, te instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon dovršetka plana bit će više od 500 kompleta (setova), a stopa umreženosti opreme dosegnut će 95%. 32 linije za zavarivanje stavljene su u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
