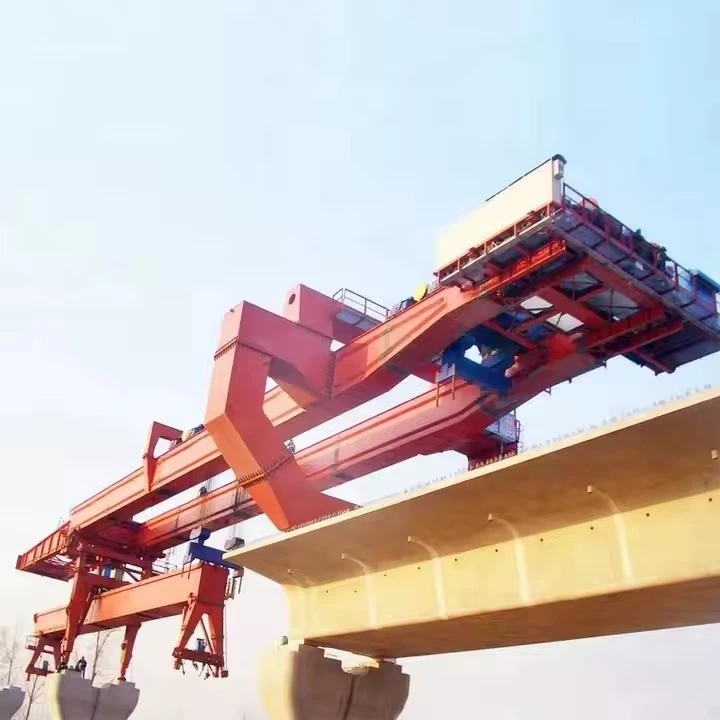

Oprema za bacanje mostova od 500 tona

Lanser za most od 500-tona je teška-oprema koja se koristi u izgradnji velikih mostova, posebno za lansiranje montažnih ili lijevanih--segmenata mosta. Ovi su strojevi bitni za projekte koji uključuju mostove velikog raspona, vijadukte ili povišene autoceste gdje su tradicionalni kranovi ili sustavi nosača nepraktični.





Ključne značajke bacača mosta od 500 tona:
Visoka nosivost – dizajnirana za rukovanje segmentima težine do 500 tona.

Mehanizam-samolansiranja – pomiče se naprijed duž plohe mosta kako izgradnja napreduje.

Modularni dizajn – Podesiv za različite širine i raspone mostova.

Hidraulički sustavi – za precizno pozicioniranje teških segmenata.

Računalno-kontrolirani rad – osigurava točnost u postavljanju segmenata.

Sigurnosni sustavi – Uključuje stabilizatore, mehanizme protiv-klizanja i zaštitu od preopterećenja.





Oprema za bacanje mostova od 500 tona – Tehničke specifikacije
1. Opći opis
Namjena: Namijenjen za porinuće gotovih ili montiranih segmenata mosta (nosača, paluba itd.) do 500 tona.

Primjena: autocestni/željeznički mostovi, vojni mostovi, modularna konstrukcija mostova.

Vrsta: samohodna,-modularna ili -montirana na tračnice, ovisno o dizajnu.

2. Nosivost
Maksimalni kapacitet lansiranja: 500 metričkih tona (uključujući segment mosta + težinu opreme).

Duljina raspona: Podesiva (obično 30m–60m po lansiranju).

Sustav podizanja: hidrauličke dizalice ili vitla sa sinkroniziranom kontrolom.

3. Strukturne komponente
Nos za lansiranje/Gantry: Teleskopski ili modularni za podesivi doseg.

Potporni okvir/grede: čelik visoke-čvrstoće (npr. ASTM A572 Grade 50).

Hidraulički sustav:

Kapacitet pumpe: veći ili jednak tlaku od 500 bara.

Cilindri: sinkronizirano podizanje-točaka.

Sustav putovanja:

Kotači/gusjenice: samohodni-sa ležajevima za-teška opterećenja.

Navođenje željeznicom (ako je primjenjivo): Sustav preciznog usmjeravanja.

4. Snaga i kontrola
Izvor energije: Diesel motor (npr. 300–400 kW) ili električni motor (za fiksne instalacije).

Upravljački sustav: PLC-temeljen s mogućnošću daljinskog upravljanja.

Sigurnosne značajke: senzori opterećenja, kočnice za hitne slučajeve, mehanizmi protiv-klizanja.

5. Mobilnost i postavljanje
Transport: Modularni dizajn za rastavljanje/transport putem kamiona.

Vrijeme sastavljanja: Manje od ili jednako 48 sati (s potporom dizalice).

Brzina lansiranja: 5–10 m/sat (podesiva).

6. Okolinski i radni uvjeti
Radna temperatura: –20 stupnjeva do +50 stupnjeva.

Otpornost na vjetar: Stabilno do 15 m/s (radno), 25 m/s (parkirano).

Tlak na tlo: Manji od ili jednak 150 kPa (s potporama/podložnim podlogama).

7. Sukladnost i standardi
Kodovi dizajna: EN 1993 (Eurocode 3), AASHTO ili projekt-specifičan.

Sigurnost: OSHA/ISO 13849 (sigurnost stroja).





Lanser za most od 500-tona je teška oprema koja se koristi u izgradnji mostova za podizanje, transport i postavljanje velikih segmenata mosta. Ispod su ključne komponente takvog sustava:

1. Glavne strukturne komponente
Portal za lansiranje (glavni okvir) – Primarna čelična konstrukcija koja premošćuje područje izgradnje i podupire mehanizam za lansiranje.

Prednji i stražnji oslonci – Privremeni oslonci koji stabiliziraju lanser tijekom postavljanja segmenta.

Nos za lansiranje (opcionalno) – produljivi prednji dio koji pomaže u usmjeravanju segmenata mosta u položaj.

2. Sustav za podizanje i rukovanje
Hidraulične dizalice (500-tona kapaciteta) – dizalice velikog kapaciteta za podizanje i pozicioniranje segmenata mosta.

Vitla i dizalice – električni ili hidraulički sustavi za vodoravno pomicanje segmenata.

Mehanizam za kolica i kretanje – Omogućuje kretanje sustava za podizanje duž portala.

3. Sustav kretanja i propulzije
Hidraulički sustav za guranje/povlačenje – pomiče lanser prema naprijed duž trase mosta.

Sustav tračnica ili tračnica – Omogućuje vođenu stazu za kretanje lansera.

Klizne grede/podlošci – Potporne površine za glatko klizanje tijekom lansiranja.

4. Hidraulički i energetski sustavi
Hidraulička pogonska jedinica (HPU) – opskrbljuje uljem pod tlakom dizalice i cilindre.

Upravljačka ploča (temeljena na PLC-ili ručna) – Upravlja operacijama kao što su podizanje, lansiranje i poravnanje.

Električni generatori – osiguravaju snagu za motore, kontrole i rasvjetu.

5. Sustavi za poravnanje i pozicioniranje
Senzori za mjerenje i praćenje – laserski vodiči ili GPS za precizno postavljanje segmenata.

Podesivi oslonci – fino-namjestite položaj bacača radi točnosti.

Dizalice za niveliranje – osiguravaju stabilnost na neravnom terenu.

6. Sigurnosne i pomoćne komponente
Protu{0}}kočnice i zatik za zaključavanje – spriječite neželjeno pomicanje.

Sustavi za zaustavljanje u nuždi – za trenutačno isključivanje u slučaju kvara.

Radne platforme i pristupne ljestve – Za pristup operatera tijekom sastavljanja i održavanja.

7. Komponente za prijevoz i sastavljanje
Modularni dijelovi – Omogućuje rastavljanje radi transporta na nova mjesta.

Točke za pričvršćivanje dizalice – Za podizanje i sastavljanje lansera.









Lanser za mostove od 500-tona dio je opreme za teške uvjete rada koji se koristi u izgradnji mostova, posebno za lansiranje predgotovljenih segmenata, nosača ili cijelih raspona mostova. Evo njegovih ključnih prednosti:

1. Visoka nosivost
Može podnijeti do 500 tona, što ga čini prikladnim za mostove velikog-raspona, vijadukte na autocestama i željezničke mostove.

Smanjuje potrebu za više dizalica ili potpornih struktura, poboljšavajući učinkovitost.

2. Preciznost i kontrola
Opremljen hidrauličkim ili računalnim sustavima upravljanja za točno pozicioniranje segmenata mosta.

Osigurava glatko i sigurno postavljanje teških komponenti.

3. Vremenska i troškovna učinkovitost
Ubrzava izgradnju pokretanjem velikih segmenata u jednoj operaciji.

Smanjuje troškove rada i opreme u usporedbi s tradicionalnim metodama poput dizanja kranom.

4. Prilagodljivost različitim vrstama mostova
Radi za sandučaste nosače, T-grede, segmentne mostove i čelične rešetke.

Podesivi nosači i modularni dizajn omogućuju korištenje na različitim terenima (gradski, planinski ili iznad vode).

5. Poboljšana sigurnost
Smanjuje rizike povezane s ručnim podizanjem i sastavljanjem.

Stabilni potporni sustavi sprječavaju nezgode tijekom lansiranja.

6. Smanjeni utjecaj na okoliš
Zahtijeva manje privremenih oslonaca, što smanjuje ometanje tla.

Niža buka i vibracije u usporedbi s višestrukim teškim dizalicama.

7. Mogućnost lansiranja-na velike udaljenosti
Može pokretati segmente mosta preko velikih raspona (50 m do 100 m+) bez srednjih oslonaca.

Idealno za prelazak rijeka, dolina ili autocesta bez ometanja prometa ispod.

8. Automatizacija i daljinski rad
Neki modeli imaju automatiziranu sinkronizaciju za uravnoteženu raspodjelu opterećenja.

Daljinski nadzor poboljšava učinkovitost i sigurnost.

9. Trajnost i nisko održavanje
Izrađen od-čelika visoke čvrstoće i komponenti-otpornih na habanje za dugotrajnu-uporabu.

Zahtijeva minimalno vrijeme zastoja radi održavanja.

10. Svestranost u metodama gradnje
Podržava inkrementalno lansiranje, uravnoteženu konzolu i tehnike lansiranja s punim-rasponom.

Može se koristiti i za montažne i za lijevane--konstrukcije mostova na licu mjesta.

Zaključak
Lanser za most od 500-tona vrlo je učinkovito, sigurno i-isplativo rješenje za modernu izgradnju mostova, posebno za velike-infrastrukturne projekte. Njegova sposobnost preciznog rukovanja velikim opterećenjima čini ga nezamjenjivim za inženjere koji rade na vijaduktima, nadvožnjacima i mostovima velikog raspona.





Oprema za bacanje mostova od 500-tona je teški-stroj koji se primarno koristi u izgradnji mostova, posebno za lansiranje predgotovljenih ili lijevanih-segmenata mosta na mjestu. Ispod su njegove ključne primjene i značajke:

Prijave:
Pokretanje gotovih segmenata – Koristi se za podizanje i postavljanje gotovih betonskih segmenata za gredne mostove, vijadukte i mostove s kosim-kabelima.

Raspon-po-Rasponska konstrukcija – Olakšava postepeno izbacivanje kolnika mosta preko nosača.

Uravnotežena konzolna konstrukcija – pomaže u simetričnom postavljanju segmenata u konzolnoj konstrukciji mosta.

Podizanje teškog tereta u ograničenim prostorima – idealno za urbana ili ograničena okruženja gdje dizalice imaju ograničen pristup.

Željeznički i autocestovni mostovi – obično se koriste u velikim{0}}infrastrukturnim projektima.





Proizvodnja lansera za most od 500-tona složen je proces koji uključuje dizajn, nabavu materijala, izradu, montažu, testiranje i puštanje u pogon. Ispod je strukturirani proizvodni postupak za takvu opremu za porinuće mostova za teške uvjete rada:

1. Faza projektiranja i inženjeringa
Analiza zahtjeva: Definirajte nosivost (500 tona), duljinu raspona, pokretljivost i prilagodljivost terenu.

Strukturalni dizajn: CAD modeliranje (AutoCAD, SolidWorks) za rešetke, nos za lansiranje, potporne okvire i hidraulične sustave.

Simulacija i provjera valjanosti: Analiza konačnih elemenata (FEA) za testiranje naprezanja, progiba i dinamičkog opterećenja.

Usklađenost s propisima: Osigurajte poštivanje standarda (AASHTO, EN, ISO ili specifikacije-specifične za klijenta).

2. Nabava materijala
Čelik-visoke čvrstoće: ASTM A572 stupanj 50 ili ekvivalent za glavne nosače.

Hidrauličke komponente: pumpe, cilindri (500 tona kapaciteta) i kontrolni ventili.

Mehanički dijelovi: zupčanici, ležajevi, vitla i okretna postolja (samo-pogonska ili-montirana na tračnice).

Električni i kontrolni sustavi: PLC-ovi, senzori i moduli za daljinsko upravljanje.

3. Proces izrade
A. Strukturna izrada
Rezanje i oblikovanje: CNC rezanje plazmom/oksi{0}}gorivom za čelične ploče.

Zavarivanje: zavarivanje pod praškom (SAW) za nosače; certificirani zavarivači (AWS/EN standardi).

Strojna obrada: bušenje, glodanje za precizno poravnanje-rupe za vijke.

B. Hidraulički i mehanički sklop
Sklop hidrauličkog kruga: Integracija pumpi, crijeva i cilindara.

Okretno postolje i vučni sustav: ugradnja kotača, motora i kočionih sustava.

C. Električni i kontrolni sustavi
Ožičenje i senzori: mjerne ćelije, senzori položaja i zaustavljanja u nuždi.

Upravljačka ploča: PLC programiranje za sinkronizirano pokretanje.

4. Sastavljanje i integracija
Pod-sklop: spojite nosače, nos za lansiranje i potporne okvire.

Potpuna integracija: Montirajte hidraulične sustave, okretna postolja i upravljačke ormare.

Provjere poravnanja: Lasersko poravnanje za paralelnost gusjenice/kotača.

5. Ispitivanje i kontrola kvalitete
Ispitivanje opterećenja: Primijenite 110% projektiranog opterećenja (550 tona) u kontroliranom okruženju.

Funkcionalni testovi: Provjerite hidrauličko izvlačenje/uvlačenje, kretanje okretnog postolja i stabilnost.

Sigurnosne provjere: hitno zaustavljanje, zaštita od preopterećenja i-sigurni uređaji.

6. Bojanje i zaštita od korozije
Priprema površine: pjeskarenje (standard SA 2.5).

Premaz: Epoksidni temeljni premaz + poliuretanski završni sloj za otpornost na vremenske uvjete.

7. Rastavljanje i pakiranje
Modularna raščlamba: Rastavite u prijenosne dijelove (kontejneri od . 40ft).

Zaštita: Antikorozivni omoti za pomorski/cestovni transport.

8. Instalacija i puštanje u rad na-licu mjesta
Ponovno sastavljanje: prema uputama za sastavljanje.

Terensko testiranje: Probno lansiranje s inkrementalnim opterećenjem (50% → 100% → 110%).

Obuka operatera: praktične-sesije za implementaciju i održavanje.

9. Dokumentacija i primopredaja
Kako-izgrađeni crteži: ažurirani CAD modeli.

Priručnici: Vodiči za rad, održavanje i rješavanje problema.

Certifikati: Izvješća o ispitivanju materijala (MTR), inspekcije zavara i zapisnici o ispitivanju opterećenja.





Tvrtka je instalirala inteligentnu platformu za upravljanje opremom, te instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon dovršetka plana bit će više od 500 kompleta (setova), a stopa umreženosti opreme dosegnut će 95%. 32 linije za zavarivanje stavljene su u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
