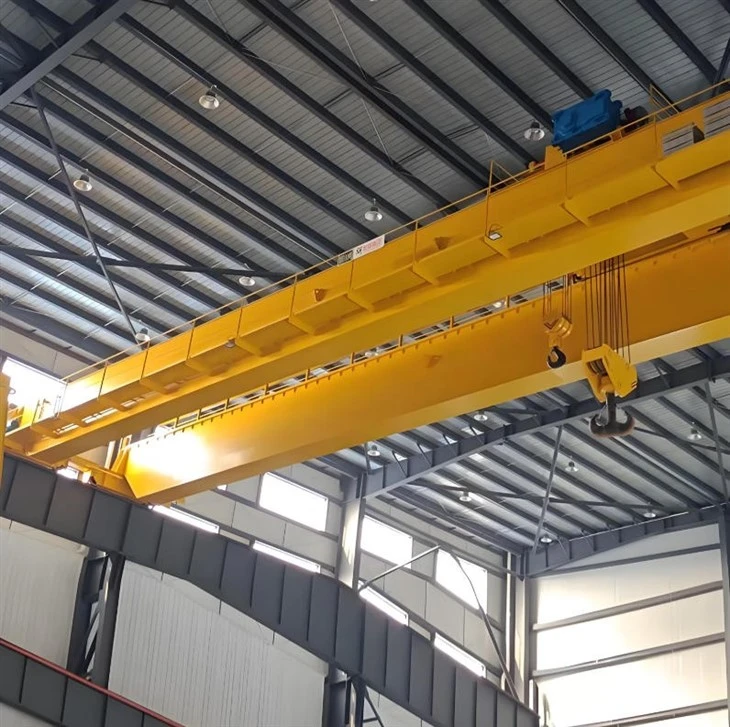

Dvostruka gredna električna mostna dizalica za radionicu

Zašto odabrati ovu dizalicu?

✔ Najbolje za-tešku industriju čelika– Maksimalno povećava produktivnost u rukovanju metalom.
✔ Smanjuje troškove rada– Smanjuje ručni rad na postavljanju.
✔ Povećava sigurnost na radnom mjestu– Nema labavih lanaca ili remena.



Ključne značajke i komponente

1. Dvoslojna mostna konstrukcija

Dva te-nosača (kuti-tip ili konstrukcija rešetke) za veliku nosivost (obično5–100+ tona).

Pruža boljevisina kukeirasponnego dizalice s jednim-gredom.

2. Elektromagnetski podizač (elektromagnet)

Powered byIstosmjerna strujaza stvaranje jakog magnetskog polja.

Može podićiravne čelične ploče, okrugle šipke ili otpadni metalbez remena/lanca.

Podesiva sila podizanja(varira ovisno o debljini i težini materijala).

3. Sustav kolica i dizalice

Motorna kolicapomiče se duž nosača za precizno pozicioniranje.

Mehanizam za podizanje(lanac ili žičano uže) podiže/spušta elektromagnet.

Neki modeli uključuju arotatorza okretanje tereta.

4. Sustav napajanja i upravljanja

Napajanje električnom energijom(s pomoćnom baterijom za sigurnost).

Kabina ili daljinski upravljačza fleksibilnost operatera.

Regulator naponaza podešavanje magnetske snage.

5. Sigurnosni sustavi

Hitno isključivanje{0}}napajanja(EPO) u slučaju nestanka struje.

Zaštita od preopterećenjakako biste spriječili odvajanje magneta.

Sustav protiv -ljuljanjaza stabilno dizanje.



Usporedba: elektromagnetske u odnosu na-mosne dizalice

Značajka	Elektromagnetska dizalica	Standardna dizalica s kukom
Vrsta opterećenja	Samo željezni metali	Bilo koji materijal (s remenima)
Brzina podizanja	Brže (bez opreme)	Sporije (zahtijeva privitak)
Preciznost	Visoko (izravni kontakt)	Ovisi o vještini postavljanja
Održavanje	Viši (električni dijelovi)	Donji (samo mehanički)



Osnovne komponente: ležaj, mjenjač, ​​motor, pumpa

Mjesto porijekla: Henan, Kina

Jamstvo: 1 godina

Težina (KG): 2000 kg

Video odlazna-provjera: Omogućeno

Izvješće o ispitivanju strojeva: priloženo

Dizajn: Dvostruka greda

Učinkovitost: visoka učinkovitost

Brzina rada: rad velikom brzinom

Stabilnost: funkcija protiv-ljuljanja

Boja: izborno

Izvor napajanja: 110V/220V/230V/380V/440V, prilagođen

Raspon:7,5-31,5m

Evo detaljne analizekomponente dvoslojne električne mostne dizalice za radionicu:



1. Glavne strukturne komponente

A. Most s dvostrukim gredama

Dva paralelna nosača(kuti-tip ili konstrukcija rešetke) koja se proteže kroz polje dizalice.

Izrađen od-čelika visoke čvrstoće zadizanje te-teških tereta (5-100+ tona).

Pružaveća visina kukenego dizalice s jednim-gredom.



B. Krajnji kamioni (krajnja kolica)

Čelični okviri sakotačikoji se kreću po šinama piste.

Sadržatipogonski motori, kočnice i odbojniciza kretanje.

C. Grede i tračnice piste

Poduprite cijelu strukturu dizalice.

Postavlja se na stupove zgrada ili samostojeće nosače.

2. Komponente za podizanje i rukovanje

A. Elektromagnet (magnet za podizanje)

Temeljna komponenta kojastvara magnetsko poljekada je pod naponom.

DC-napajanje(zahtijeva ispravljač za pretvaranje AC u DC).

Vrste:

Pravokutni magnetiza ploče/listove.

Kružni magnetiza zavojnice/otpad.

Više{0}}polni magnetiza nepravilne oblike.

B. Magnetski sustav napajanja

Tiristorski ispravljač– Pretvara AC u DC za magnet.

Kabelski kotur ili festoon sustav– Isporučuje snagu magnetu.

Rezervna baterija– Sprječava pad opterećenja tijekom nestanka struje.

C. Dizalica i kolica

Električna dizalica(lanac ili žičano uže) – Podiže/spušta magnet.

Motorna kolica– Pomiče magnet duž nosača.

Može uključivati ​​arotatorokretati terete.



3. Sustavi pogona i gibanja

A. Mostni pogon

Motori, mjenjači i kotačiza uzdužno kretanje.

Učestalost-kontroliranaza glatko pokretanje/zaustavljanje.

B. Trolejbus

Dopuštaunakrsno-putovanjeduž nosača.

Precizna kontrola za točno pozicioniranje.

C. Sustavi kočenja

Elektromagnetske kočnice– Za trenutno zaustavljanje.

Kočnice za hitne slučajeve– Rezervna sigurnosna mjera.

4. Električni i upravljački sustavi

A. Operaterske kontrole

Kontrola privjeska(spusti-ni ili bežični daljinski).

Kontrola kabine(za velike dizalice s boljom vidljivošću).

B. Električna ploča

Glavni prekidač za isključivanje– Za prekid struje.

Kontaktori, releji i PLC– Za automatizaciju.

Zaštita od preopterećenja– Sprječava kvar magneta.

C. Sigurnosni uređaji

Ograničivač opterećenja– Sprječava preopterećenje.

Granični prekidači– Zaustavlja dizalicu na krajevima staze.

Sustav protiv -ljuljanja– Smanjuje njihanje tereta.

5. Pomoćne komponente

Rashladni sustav– Sprječava pregrijavanje magneta.

Upravljanje kabelima– Feston ili kolut za strujne/podatkovne kabele.

Rasvjeta i alarmi– Za vidljivost i upozorenja.

Skica

Glavni tehnički





Prednosti odDvostruka gredna električna mostna dizalica za radionicu

Učinkovito rukovanje materijalom

Nisu potrebne priveznice/lanci– Elektromagnet izravno podiže željezne materijale, smanjujući vrijeme postavljanja.

Brži utovar/istovaru usporedbi s tradicionalnim{0}}dizalicama s kukom.

Visoka preciznost i kontrola

Podesiva magnetska silaomogućuje rukovanje različitim debljinama materijala.

Glatko pozicioniranjes promjenjivom regulacijom brzine (preko frekvencijskih pretvarača).

Povećana sigurnost

Nema ručnog postavljanjasmanjuje rizik od ozljeda radnika.

Mehanizmi za -sigurnost kvara(rezervno napajanje, kočnice u nuždi) spriječiti pad tereta.

Svestrano rukovanje teretom

Može podićičelične ploče, zavojnice, cijevi, otpadni metal i dijelovi strojeva.

Pogodno za obojenaslagani i rastresiti materijali.

Dizajn koji-štedi prostor

Dvostruka gredna konstrukcijamaksimizira visinu kuke, omogućujući bolju iskoristivost skladišnog prostora.

Nema potrebe za dodatnim alatima za stezanje.

Kompatibilnost s automatizacijom

Može se integrirati saPLC sustaviza automatizirane tvorničke operacije.

Podržavadaljinski nadzorza aplikacije Industrije 4.0.



Primjene odDvostruka gredna električna mostna dizalica za radionicu

1. Čeličane i proizvodnja metala

Rukovanječelični koluti, limovi i pločeu valjaonicama.

Prijevozodljevci, gredice i konstrukcijske grede.

2. Odlagališta otpada i postrojenja za recikliranje

Razvrstavanje i selidbaželjezni otpad.

Utovar/istovar usitnjenog čelika za recikliranje.

3. Brodogradnja i teški strojevi

Podizanječelične dijelove trupa, dijelove motora i velike metalne komponente.

Pozicioniranjezavarene konstrukcijeu montažnim trakama.

4. Izgradnja i infrastruktura

Rukovanjearmaturne šipke (armatura), nosači i čelični okviri.

Prijevozmontažni čelični moduli.

5. Automobilska industrija i proizvodnja

Kretanježigosani metalni dijeloviu proizvodnim linijama.

Rukovanjekalupi za prešanje i kalupi.

6. Luke i logistika

Utovar/istovarčelični terets brodova i kamiona.

Slaganječelični spremnici i zavojniceu skladištima.



Proizvodni postupak za električnu mostnu dizalicu s dvostrukim gredama za radionicu uključuje nekoliko ključnih faza, od dizajna do konačnog testiranja. U nastavku je detaljan pregled-po-korak:

---

1. Projektiranje i inženjering

Izračun opterećenja i raspona: Odredite kapacitet dizalice (45 tona), raspon (razmak između tračnica), visinu dizanja i radni ciklus (FEM/ISO klasifikacija).

Strukturni dizajn:

Glavni nosači (kuti-tip ili dizajn rešetke)

Krajnja kolica (za kretanje duž tračnica)

Mehanizam za dizalicu i kolica

Električni i mehanički dizajn:

Snaga motora, mjenjač, ​​kočnice i sustav upravljanja

Ožičenje, privjesak/radio daljinski upravljač ili rad u kabini

Softver i simulacija: Analiza konačnih elemenata (FEA) za testiranje naprezanja.

---

2. Nabava materijala

Čelične ploče i profili: Visoko{0}}kvalitetni čelik Q235B/Q345B za nosače.

Električne komponente: Motori (dizanje/hod), kočnice, granični prekidači i upravljačke ploče.

Mehanički dijelovi: Kotači, zupčanici, žičana užad, kuke i ležajevi.

---

3. Izrada glavnih komponenti

A. Izrada dvostrukih nosača

Rezanje i zavarivanje: CNC rezanje plazmom za preciznost; automatsko elektrolučno zavarivanje (SAW) za nosače.

Skupština: Poravnajte i zavarite nosače s krajnjim kolicima.

Peskarenje i bojanje: Tretman protiv -hrđe (temeljni premaz + završni premaz).

B. Sklop dizalice i kolica

Mehanizam za podizanje:

45-tonska električna dizalica sa užetom (ili lančana dizalica).

Sklop bubnja, motora, mjenjača i kočnica.

Okvir kolica: Izrada i montaža kotača, motora i tračnica.

C. Krajnji nosači

Konstrukcija okvira: Zavareni čelik sa sklopovima kotača.

Odbojnici i odbojnici: Instalacija za zaštitu od sudara.

---

4. Instalacija električnog sustava

Ožičenje i kontrole:

Napajanje (3-fazni AC)

Pogoni promjenjive frekvencije (VFD) za glatki rad

Sustav privjeska/daljinskog upravljanja

Sigurnosni uređaji:

Ograničivač preopterećenja

Granični prekidači (gornji/donji hod)

Zaustavljanje u nuždi

---

5. Sastavljanje i integracija

Montaža nosača: Montirajte dvostruke nosače na krajnja kolica.

Montaža kolica i dizalica: Postavite kolica između nosača; sigurno dizalo.

Usklađivanje tračnica: Osigurajte da su tračnice uzletno-sletne staze ravne i paralelne.

---

6. Ispitivanje i kontrola kvalitete

A. Tvorničko testiranje (prije otpreme)

Ne-test opterećenja: Pokrenite dizalicu bez tereta kako biste provjerili kretanje, kočnice i kontrole.

Test opterećenja:

Statički test: 1,25 × nazivno opterećenje (56,25 tona) za 10 min.

Dinamički test: 1,1 × nazivno opterećenje (49,5 tona) s pokretima.

Sigurnosne provjere: Provjerite granične sklopke, zaustavljanje u nuždi i zaštitu od preopterećenja.

B. Testiranje-na mjestu (nakon instalacije)

Ponovno-pokrenite testove opterećenja pod nadzorom korisnika.

---

7. Bojanje i zaštita od korozije

Završni premaz: Boja-otporna na vremenske uvjete (npr. temeljni premaz bogat epoksi cinkom-).

Oznake: Oznake za nosivost, upozorenja i informacije o proizvođaču.

---

8. Pakiranje i dostava

Rastavljanje (ako je potrebno): Za jednostavan transport.

Pakiranje: Vodootporni omot za pomorski/kopneni transport.

---

9. Instalacija i puštanje u rad (na-licu mjesta)

Inspekcija snopa piste: Osigurajte pravilno poravnanje i čvrstoću.

Montaža dizalice: Ponovno sastavite nosače, dizalicu i električne sustave.

Završno testiranje: Provedite testove opterećenja i obuku operatera.

Prikaz radionice:

Tvrtka je instalirala inteligentnu platformu za upravljanje opremom, te instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon dovršetka plana bit će više od 500 kompleta (setova), a stopa umreženosti opreme dosegnut će 95%. 32 linije za zavarivanje stavljene su u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
