Putne portalne dizalice

Zašto odabrati pokretnu portalnu dizalicu?

✔ Fleksibilnijinego fiksne dizalice
✔ Jačenego mobilne dizalice za zadatke koji se ponavljaju
✔ Sigurnijenego viličari za vangabaritne terete



Odabir pravog pokretnog portalnog krana

Nosivost(1 tona do 500+ tona).

Raspon i visina(Može se prilagoditi radnom prostoru).

Brzina putovanja(Ručna, električna ili promjenjiva brzina).

Napajanje(Električni, hidraulički ili ručni).

okoliš(Unutarnje, vanjsko, protueksplozivno-otporno).



Vrste pokretnih portalnih dizalica

Tip	Značajke	Najbolje za

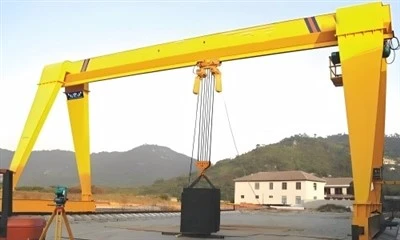

Jednostruki nosač	Lagan, isplativ-, jednostavno sastavljanje.	Radionice, male tvornice, uporaba u zatvorenom prostoru.
Dvostruki nosač	Veći kapacitet, stabilniji, duži rasponi.	Teška industrija, brodogradilišta, čeličane.
Polu-portalna dizalica	Jedna noga na šini, druga na tlu.	Neravni radni prostori, vanjske primjene.
Umoran-od gume (mobilni)	Nisu potrebne tračnice, slobodno se kreće na kotačima.	Gradilišta, privremeni objekti.
Podesiva visina	Teleskopske noge za promjenjive visine dizanja.	Skladišta s promjenjivim potrebama skladištenja.



Mjesto porijekla: Henan, Kina

Jamstvo: 2 godine

Težina (KG): 60000 kg

Video odlazna-provjera: Omogućeno

Izvješće o ispitivanju strojeva: priloženo

Primjena: skladišta, tvornice i druga mjesta

Vrsta dizalice: portalna dizalica kutijastog tipa

Brzina putovanja: 20m/min

Mehanizam za podizanje: električna dizalica

Metoda upravljanja: kontrola s tla + daljinski upravljač (prilagođeno)

Radna obaveza: A5

Radna temperatura: -20~+40 stupnjeva

Industrijski napon: 380V50HZ3Phanse ili drugi

Boja: Prilagođena

Prilagodba: Prihvaćeno





A pokretna portalna dizalicasastoji se od nekoliko ključnih strukturnih, mehaničkih i električnih komponenti koje rade zajedno kako bi omogućile učinkovito rukovanje teretom i kretanje. U nastavku je opsežna analiza njegovih glavnih dijelova:



1. Glavne strukturne komponente

A. Portalni okvir

Nosač mosta (jednostruki ili dvostruki)

Vodoravna greda koja nosi kolica i dizalicu.

Jednostruki nosač:Lakši,-isplativi (do ~20 tona).

Dvostruki nosač:Veći kapacitet, stabilniji (20+ tona).

Noge (krajnji okviri)

Vertikalni nosači koji drže nosač mosta.

Može bitifiksna-visinailipodesiv(teleskopski).

Poprečne grede i podupirači

Pojačajte strukturu za stabilnost pod opterećenjem.

B. Mehanizam kretanja (sustav kretanja)

Krajnji kamioni (sklopovi kotača)

Sadrži kotače za pomicanje po šini ili podu.

Postavljen-na šinu:Čelični kotači kreću se po fiksnim tračnicama.

Umoran-od gume:Slobodno se kreće po glatkim podovima.

Pogonski motori i mjenjači

Omogućite kretanje po tračnicama/podovima (električno ili hidraulično).

Sustav kočenja

Elektromagnetske ili mehaničke kočnice za sigurno zaustavljanje.



2. Komponente za podizanje i podizanje

A. Dizalica

Električna lančana dizalica(Laka do srednja opterećenja, 0,5–20 tona).

Dizalica sa žičanom užadi(Za-teška opterećenja, 5–500+ tona).

Ručna dizalica(Za male-razmjere ili pričuvnu upotrebu).

B. Kolica (nosač dizalice)

Pomiče dizalicu vodoravno duž nosača.

Motorna kolica:Pogon na električni pogon.

Ručna kolica:Gurana rukom (mala opterećenja).

C. Pribor za dizanje

Kuke(Okretni, sigurnosni zasun ili C-kuke).

Remenke i okovi(Za osiguranje tereta).

Šipke za širenje(Za uravnoteženo podizanje).

3. Sustavi upravljanja i napajanja

A. Kontrolni sustav

Kontrola na privjesku (žičani daljinski)– Viseća upravljačka ploča.

Radio daljinski upravljač– Bežični rad.

Kontrola kabine– Za velike industrijske dizalice.

B. Napajanje

Električni:220V/380V/480V (za motorne dizalice).

Hidraulički:Koristi se u-teškim pokretnim portalima.

Priručnik:Nije potrebno napajanje (ručni-lanac).

.

4. Komponente za sigurnost i podršku

A. Sigurnosne značajke

Granični prekidači(Spriječava prekomjerno -putovanje).

Zaštita od preopterećenja(Automatsko-isključivanje ako se kapacitet premaši).

Sustav protiv-sudara(Za više dizalica).

Gumb za hitno zaustavljanje(Trenutno gašenje).

B. Podrška i stabilizacija

Željeznički sustav(Za vođeno kretanje).

Nosači/stabilizatori(Za mobilne portale).

Odbojnici i odbojnici(Amortizacija udara).

5. Izborni-dodaci

✔ Kontrola promjenjive brzine(Za precizno podizanje).
✔ Sustav vaganja(Mjerenje opterećenja).
✔ Automatizacija (PLC kontrola)– Za pametne operacije.
✔ Otporan na vremenske uvjete– Za vanjsku upotrebu.

Skica

Glavni tehnički



Pokretne portalne dizalice nude jedinstvene prednosti koje ih čine nezamjenjivima u raznim industrijama. Evo njihovih ključnih prednosti:

1. Poboljšana mobilnost i fleksibilnost

Pokret na tračnici ili{0}}kotačuomogućuje pokrivanje velikih radnih površina.

Podesivi rasponi i visineprilagoditi različitim zahtjevima radnog prostora.

Može se preselitiprema potrebi, za razliku od fiksnih mosnih dizalica.

2. Visoka nosivost i izdržljivost

Podnosi 1 do 500+ tona, ovisno o izvedbi (dvostruki nosač za velika opterećenja).

Robusna konstrukcija od čelika/aluminijaosigurava dugotrajnost-.

3. Isplativo-rješenje

Niži troškovi instalacijeu usporedbi s mosnim dizalicama.

Bez trajnog temeljapotreban za većinu modela.

Energetski-učinkovitopcije električnog ili ručnog rada.

4. Poboljšano korištenje radnog prostora

Ne zahtijeva potporne stupove, povećavajući prostor na podu.

Idealan za vanjsku upotrebu(gradilišta, brodogradilišta).

5. Sigurnost i preciznost

Te-tehnologija protiv ljuljanjaza stabilno pozicioniranje tereta.

Zaštita od preopterećenja i kočnice u nuždispriječiti nesreće.

Glatka kontrola(dostupne opcije promjenjive brzine).



1. Građevinarstvo i teška industrija

Montaža čelične gredeu građevinskim projektima.

Rukovanje predgotovljenim betonomna gradilištima.

2. Dostava i lučke operacije

Utovar/istovar komponenti brodau suhim dokovima.

Rukovanje kontejnerimau malim lukama/logističkim dvorištima.

3. Proizvodnja i skladištenje

Montaža strojevau tvornicama.

Teško kretanje paleteu skladištima.

4. Željeznički i energetski sektor

Održavanje lokomotivau radionicama za popravak.

Ugradnja komponenti vjetroturbine.

5. Događaj i postavljanje pozornice

Izgradnja koncertne pozornice(za tešku opremu).

Privremena instalacijau izložbenim dvoranama.





1. Projektiranje i inženjering
Analiza zahtjeva: Definirajte kapacitet, raspon, visinu dizanja, udaljenosti putovanja, način upravljanja i ograničenja radionice.

Strukturni dizajn: Projektirajte glavni nosač, krajnja kolica, noge i veze prema relevantnim standardima (ISO, FEM, GB).

Odabir mehaničkih komponenti: Odaberite motore, dizalice, kotače, kočnice, sustav upravljanja, sigurnosne uređaje.

Električni dizajn: raspored upravljačke ploče, dijagrami ožičenja, dizajn napajanja.

Nacrti i odobrenje: pripremite detaljne crteže izrade i montaže, dobijete odobrenje klijenta.

2. Nabava materijala
Nabavite čelične ploče, profile, motore, mjenjače, kotače, električne komponente i sigurnosne uređaje.

Provjerite certifikate materijala i dokumente o kvaliteti.

3. Proizvodnja čelika
Rezanje: Čelične ploče i profili rezani na željenu veličinu korištenjem plazma, lasera ili plamenog rezanja.

Oblikovanje: čelik za savijanje ili valjanje prema dizajnu.

Zavarivanje: sastavite glavni nosač, krajnja kolica i noge pomoću MIG ili ručnog zavarivanja.

Strojna obrada: rupe za montiranje stroja, sjedišta kotača, sjedišta ležajeva i površine prirubnica.

Toplinska obrada: otklanjanje naprezanja kod zavarivanja ako je potrebno.

4. Površinska obrada
Brušenje: Glatki zavareni šavovi i površine.

Čišćenje: Uklonite hrđu, ulje i nečistoće.

Bojanje: Nanesite temeljni i završni sloj (obično epoksidnu ili poliuretansku boju) za zaštitu od korozije.

5. Sastavljanje komponenti
Ugradite kotače, ležajeve, dizalicu, motore, kočnice i električne uređaje na konstrukciju dizalice.

Sastavite upravljačku ploču i ožičenje.

6. Ispitivanje i kontrola kvalitete
Provjera dimenzija: Provjerite sve kritične dimenzije.

Ispitivanje opterećenja: Izvršite ispitivanja nazivnog opterećenja i preopterećenja prema standardima.

Ispitivanje funkcija: Provjerite nesmetan rad dizalice, kolica, hoda dizalice, kočnica i sigurnosnih uređaja.

Električno ispitivanje: Provjerite upravljačke krugove, zaustavljanje u nuždi, alarme, granične prekidače.

Dokumentacija: Pripremite izvješća o ispitivanju i potvrde.

7. Pakiranje i dostava
Rastavite dijelove ako je potrebno za transport.

Zaštitite komponente sredstvima za zaštitu od hrđe i materijalima za pakiranje.

Dogovorite dostavu do mjesta kupca.

8. Instalacija i puštanje u pogon (na mjestu korisnika)
Sastavite dizalicu na licu mjesta (glavni nosač, noge, kotači).

Poravnajte tračnice ili pripremite podnu površinu.

Spojite električnu energiju i kontrole.

Izvršite-testiranje na licu mjesta i obuku operatera.

Prikaz radionice:

Tvrtka je instalirala inteligentnu platformu za upravljanje opremom, te instalirala 310 kompleta (setova) robota za rukovanje i zavarivanje. Nakon dovršetka plana bit će više od 500 kompleta (setova), a stopa umreženosti opreme dosegnut će 95%. 32 linije za zavarivanje stavljene su u upotrebu, planira se instalirati 50, a stopa automatizacije cijele linije proizvoda dosegla je 85%.
