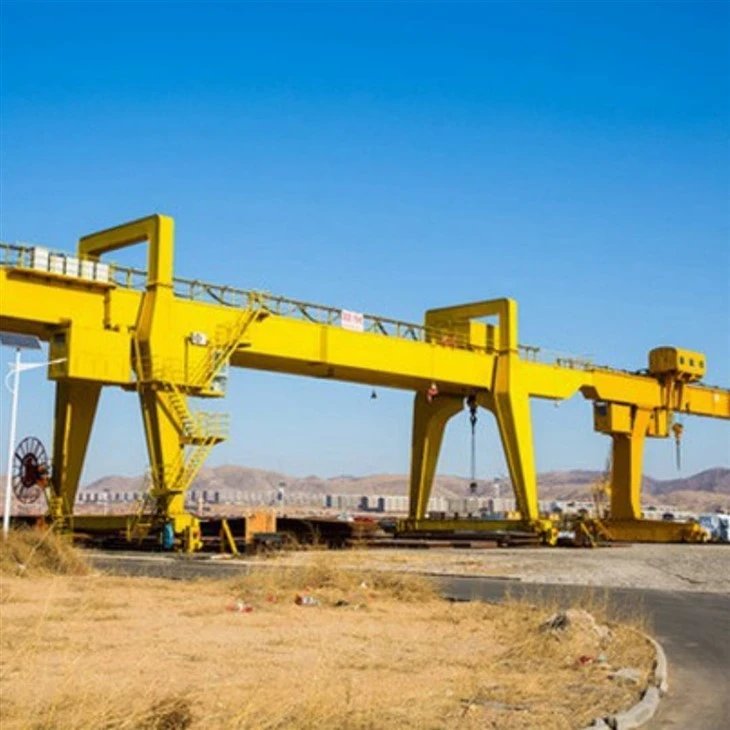

Portalni Goliath kran od 100 tona
Predstavljanje proizvoda
100 tona portalna portalna Goliath dizalica – Uvod
A 100-tonska portalna Goliath dizalicaje veliki-sustav za dizanje s dvostrukim-nosačima, -montiranim na tračnice koji se koristi za rukovanje iznimno teškim i prevelikim teretima u vanjskim i polu-otvorenim okruženjima. Obično se naziva aGolijat ždralzbog svoje masivne strukture i sposobnosti podizanja. Ove dizalice rade daljezemljane tračnicei obuhvaćaju velika radna područja, nudeći učinkovito rukovanje materijalom za industrije poput građevinarstva, brodogradnje, proizvodnje čelika i tvornica montažnih konstrukcija.
🔧 Ključne karakteristike
Nazivni kapacitet dizanja: 100 tona
Vrsta strukture: Dvostruki nosač, puni portalni ili polu{0}}portalni tip
Raspon: Obično se kreće od 20 do 50 metara (prilagodljivo)
Visina podizanja: 10–30 metara (ovisno o primjeni)
Radnička klasa: A5–A7 (srednje do teške)
🧩 Osnovne komponente
Dvostruki okvir-glavni nosači: Snažna zavarena konstrukcija dizajnirana za nošenje teških tereta kroz široke raspone.
Portalne potporne noge: Visoke, krute noge koje tvore okvir portala i prenose opterećenje na tlo.
Kolica za rakove: Opremljen mehanizmom za podizanje i kreće se duž glavnog nosača.
Krajnja kolica s kotačima: Dopustite dizalici da se kreće po tračnicama utisnutim u tlo.
Sustav napajanja: Kabelski kotur ili sustavi šinskih vodiča napajaju dizalicu.
Kontrolne opcije: Upravljanje kabinom, daljinsko upravljanje ili upravljanje s obje strane.
Sigurnosni uređaji: Ograničivač preopterećenja, sustav protiv-sudara, sidrenje otporno na vjetar, zaustavljanje u nuždi, granični prekidači.
💡 Vrste dizajna
Puna portalna dizalica: Dvije noge trče po tračnicama s obje strane.
Polu-portalna dizalica: Jedna noga se kreće po tračnici, druga strana vozi po uzdignutoj pisti.
⚙️ Tipične konfiguracije
| Parametar | Primjer specifikacije |
|---|---|
| Kapacitet | 100 tona |
| Raspon | 35 metara |
| Visina podizanja | 20 metara |
| Brzina kolica | 5–10 m/min |
| Brzina kretanja dizalice | 15–25 m/min |
| Način upravljanja | Kabina + daljinski |
| Klasa dužnosti | A6 (za teške uvjete rada) |
🏭 Uobičajene aplikacije
Brodogradilišta: Podizanje i sastavljanje dijelova trupa ili motora.
Tvornice montažnog betona: Pomicanje masivnih montažnih greda, segmenata mostova i panela.
Steel Yards: Rukovanje čeličnim koturovima, trupcima ili teškim strojevima.
Sektori vjetra i energije: Prijevoz turbina, rotora i velikih komponenti.
Gradilišta: Premještanje velikih oplata ili montažnih modula.
Nazivni kapacitet utovara: 5 tona, 10 TON, 100 tona, prilagođeno, 16/3,2 tona, 20/5 tona, 32/5 tona, 50/10 tona
Maks. Visina dizanja: 40m, prilagođeno
Raspon: 35 m ili zahtjev klijenata
Jamstvo: 1 godina
Težina (KG): 20000 kg
Osnovne komponente: PLC, motor, ležaj, mjenjač, motor, tlačna posuda, zupčanik, pumpa
Način upravljanja: Kabina, bežični daljinski upravljač ili prilagođeno
Slike i komponente
1. Dvostruki glavni nosači
Struktura: Zavarena okvirna-čelična konstrukcija ili rešetkasta konstrukcija (za velike raspone ili područja-izložena vjetru).
Funkcija: Podupire kolica i raspoređuje teret preko raspona dizalice.
Dizajn: čelik visoke-čvrstoće s pojačanim rebrima i nagibom.
Noge (portalni okviri)
Tip: Potporne noge tipa -okvira ili kutije-.
Funkcija: Prenesite opterećenje s nosača na pokretni sustav na tračnicama.
Dizajn: Čvrst, visok i stabilan, obično s ljestvama i platformama za održavanje.
.
Kolica za dizalicu (kolica za rakove)
Glavna jedinica za podizanje:
Mehanizam za podizanje: Električna ili hidraulička dizalica-za teške uvjete rada.
Bubanj od žičane užadi, mjenjač, kočnica, ikuka blok.
Pokret: Putuje duž dvostrukih nosača.
Neobavezno: Dvostruki sustavi dizalica ili sinkronizirane jedinice za dizanje za dugačke/nezgrapne terete.
3. Krajnji nosači/sklopovi kotača
Putni sustav:
Motorizirana okretna postolja ili sklopovi kotača koji se kreću po tračnicama.
Kotači od kovanog ili lijevanog čelika.
Pogon: Odvojeni motor i mjenjač za svaku stranu za neovisno ili sinkronizirano putovanje.
Upravljački sustav(opcionalno za zakrivljene tračnice ili usko skretanje).
4. Mehanizam za kretanje dizalice
1. Mehanizam za kretanje dizalice industrijske portalne dizalice odgovoran je za vodoravno pomicanje dizalice duž njezinih greda ili tračnica. Ovaj mehanizam omogućuje kranu transport tereta preko većeg područja, što ga čini izuzetno korisnim u skladištima, brodogradilištima i drugim industrijskim okruženjima gdje se teški predmeti moraju premještati na širokom prostoru.
2. Evo ključnih komponenti i značajki pokretnog mehanizma dizalice:
Komponente pokretnog mehanizma
Pogonske jedinice (vučne jedinice): To su obično električni motori koji daju snagu za pomicanje dizalice. Broj pogonskih jedinica može varirati ovisno o veličini i kapacitetu dizalice; neke dizalice mogu imati više motora za svaku stranu za raspodjelu tereta.
Mjenjači: Mjenjači se koriste za smanjenje velike brzine motora na nižu brzinu prikladnu za kretanje dizalice. Oni također povećavaju izlazni zakretni moment, koji je neophodan za pomicanje dizalice i njenog tereta.
Kotači ili valjci: Veliki kotači ili valjci postavljeni su na osovine i pokreće ih motor kroz mjenjač. Ovi kotači ili valjci voze se duž vrha greda ili tračnica piste i ključni su za stabilno kretanje.
3. Putni mehanizam jedna je od najkritičnijih komponenti industrijske portalne dizalice, budući da određuje pokretljivost i raspon rada dizalice. Pravilno održavanje i redoviti pregledi ključni su kako bi se osiguralo da pokretni mehanizam radi glatko i sigurno. Svi problemi s ovim mehanizmom mogu značajno utjecati na performanse i sigurnost dizalice, zbog čega je hitno rješavanje svih problema ključno.
5. Mehanizam za kretanje kolica
1. Mehanizam za kretanje kolica industrijske portalne dizalice odgovoran je za pomicanje dizalice ili mehanizma za podizanje vodoravno duž glavne grede ili portala dizalice. To omogućuje dizalici precizno pozicioniranje tereta u poprečnom smjeru.
2. Mehanizam za kretanje kolica sastoji se od nekoliko ključnih komponenti:
Komponente mehanizma za vožnju kolica
Pogonska jedinica: Tipično električni motor, pogonska jedinica daje snagu za pomicanje kolica. Veličina i kapacitet motora ovise o nosivosti dizalice i potrebnoj brzini kolica.
Mjenjač: Mjenjač smanjuje veliku brzinu izlaza motora na nižu brzinu prikladnu za vožnju kolica. Također povećava zakretni moment, koji je neophodan za pomicanje mehanizma za podizanje i bilo kojeg pričvršćenog tereta.
Kotači ili valjci: Kolica se voze na kotačima ili valjcima koji su postavljeni na osovine. Ovi kotači ili valjci putuju duž prirubnica ili tračnica na glavnoj gredi, dopuštajući kolicima da se kreću naprijed-natrag.
Sustav kočenja: Sustav kočenja integriran je u kolica kako bi kontrolirao njihovo kretanje i držao ih u položaju kada je to potrebno. To može biti mehanička kočnica, elektromehanička kočnica ili sustav dinamičkog kočenja.
3. Mehanizam za kretanje kolica ključan je za precizno pozicioniranje tereta u poprečnom smjeru. Omogućuje dizalici točno postavljanje tereta na različite točke duž duljine portala. Pravilno održavanje i redoviti pregledi ključni su kako bi se osiguralo da mehanizam kolica radi glatko i sigurno. Svaki problem s ovim mehanizmom može značajno utjecati na radnu učinkovitost i sigurnost dizalice, zbog čega je hitno rješavanje svih problema ključno.
6.Kotač dizalice
1. Kotač dizalice industrijske portalne dizalice kritična je komponenta koja omogućuje dizalici da se kreće po svojim gredama ili tračnicama. Ovi su kotači dizajnirani da izdrže težinu dizalice, njen teret i sve dodatne dinamičke sile nastale tijekom rada.
2. Evo ključnih značajki i funkcija kotača dizalice:
Značajke kotača dizalice
Materijal: kotači dizalice obično su izrađeni od -materijala visoke čvrstoće kao što su čelik ili lijevano željezo kako bi se osiguralo da mogu izdržati velika opterećenja i naprezanja koja su uključena u operacije dizanja.
Veličina i konfiguracija: Veličina kotača varira ovisno o kapacitetu i dizajnu dizalice. Mogu biti veće za teže dizalice kako bi se teret ravnomjernije rasporedio. Broj kotača po osovini i broj osovina po dizalici također može varirati ovisno o zahtjevima dizajna.
3. Kotači dizalice igraju vitalnu ulogu u mobilnosti i stabilnosti industrijskih portalnih dizalica. Oni su odgovorni za prijenos težine dizalice i njenog tereta na grede ili tračnice uzletno-sletne staze, dok istovremeno omogućuju glatko putovanje. O kvaliteti i stanju ovih kotača uvelike ovisi trajnost i učinkovitost kretanja dizalice.
4. Pravilno održavanje kotača dizalice, uključujući redovite preglede i pravovremenu zamjenu istrošenih komponenti, ključno je za siguran i pouzdan rad dizalice. Zanemarivanje održavanja kotača može dovesti do produljenog vremena zastoja, smanjene učinkovitosti i potencijalnih sigurnosnih opasnosti.
 |
 |
 |
7.Kuka dizalice
1.Kuka dizalice industrijske portalne dizalice kritična je komponenta koja omogućuje dizalici podizanje i premještanje različitih tereta. Kuka je točka kontakta između mehanizma za podizanje dizalice i tereta, što je čini ključnim sučeljem za sigurne i učinkovite operacije.
2. Evo ključnih značajki i funkcija kuka za dizalice:
Značajke kuka za dizalice
Materijal: kuke dizalice obično su izrađene od-čelika visoke čvrstoće ili legiranog čelika kako bi se osiguralo da mogu izdržati velika opterećenja uključena u operacije dizanja. Materijal je odabran zbog svoje izdržljivosti i otpornosti na habanje
Dizajn: Dizajn kuke uključuje otvor na vrhu gdje se pričvršćuje na uže za podizanje, lanac ili drugi uređaj za podizanje. Donji dio kuke ima zakrivljeni oblik koji omogućuje sigurno zahvaćanje s točkama podizanja na teretu.
Sigurnosni zasun: Mnoge su kuke opremljene sigurnosnim zasunom ili mehanizmom za zaključavanje kako bi se spriječilo da teret slučajno sklizne. Ovaj zasun mora se ručno otvoriti kako bi se oslobodio teret na željenom mjestu.
Oznake nosivosti: Svaka je kuka ocijenjena za određena maksimalna opterećenja i bitno je koristiti kuke koje su ocijenjene za predviđena opterećenja kako bi se osigurala sigurnost i sukladnost s propisima.
 |
 |
 |
Motor
Motor industrijskog portalnog krana kritična je komponenta koja osigurava snagu potrebnu za podizanje i pomicanje tereta. Motori u portalnim dizalicama obično su električni i mogu se kategorizirati u dvije glavne vrste na temelju njihove funkcije: motor za podizanje i motor za kretanje (ili pomicanje).
Motor za podizanje odgovoran je za podizanje i spuštanje kuke ili grabilice koja se zahvaća s teretom. Primarna funkcija ovog motora je upravljanje okomitim kretanjem mehanizma za utovar dizalice.
Motori dizalica su snaga industrijskih portalnih dizalica, dajući energiju potrebnu za operacije dizanja i pomicanja. Učinkovitost, pouzdanost i sigurnost dizalice uvelike ovise o učinkovitosti i trajnosti motora. Pravilan odabir, održavanje i redoviti pregledi ovih motora ključni su za osiguravanje glatkog i sigurnog rada dizalice. Bilo koji problemi s motorima mogu dovesti do operativne neučinkovitosti, produljenog vremena zastoja i potencijalnih sigurnosnih rizika, zbog čega je ključno obratiti pažnju na probleme s motorom.
.
Zvučni i svjetlosni alarmni sustav i krajnji prekidač
1. Industrijske portalne dizalice opremljene su zvučnim i svjetlosnim alarmnim sustavom i graničnim prekidačima za povećanje sigurnosti i operativne učinkovitosti. Ove komponente igraju ključnu ulogu u sprječavanju nesreća i osiguravanju da dizalica radi unutar zadanih parametara.
2. Zvučni i svjetlosni alarmni sustav
Zvučni i svjetlosni alarmni sustav dizajniran je da upozori osoblje u blizini dizalice o njezinom operativnom statusu. Ovaj sustav je posebno važan u okruženjima gdje dizalica radi u neposrednoj blizini radnika ili gdje je vidljivost ograničena.
3. Krajnji prekidači
Granični prekidači elektronički su uređaji koji služe kao ključne sigurnosne značajke na industrijskim portalnim dizalicama. Oni detektiraju položaj dizalice ili njezinih komponenti i prekidaju napajanje kada dizalica dosegne svoja operativna ograničenja, sprječavajući potencijalne nesreće i štetu.
4. I zvučni i svjetlosni alarmni sustav i granični prekidači sastavni su dio sigurnog rada industrijskih portalnih dizalica. Alarmni sustav osigurava da je osoblje svjesno kretanja i radnog statusa dizalice, smanjujući rizik od sudara ili drugih opasnosti. Granični prekidači, s druge strane, automatiziraju sigurnost fizički sprječavajući dizalicu da radi izvan projektiranih granica. Zajedno, ovi sustavi doprinose sigurnijem radnom mjestu i štite i opremu dizalice i osoblje koje radi oko nje. Pravilno održavanje i redovito testiranje ovih sustava ključni su kako bi se osiguralo njihovo pouzdano i učinkovito funkcioniranje.
10. Sigurnosni uređaji
Uređaji za zaštitu od preopterećenja
Uređaji za zaštitu od preopterećenja dizajnirani su da spriječe rad dizalice iznad granica sigurnog radnog opterećenja. Ovi uređaji nadziru teret koji se podiže i poslat će upozorenje ili isključiti dizalicu ako teret premaši navedeno ograničenje. Ovo je ključno za sprječavanje strukturnih oštećenja dizalice i izbjegavanje nesreća koje se mogu dogoditi zbog preopterećenja.
Granični prekidači
Kao što je ranije spomenuto, granični prekidači automatski zaustavljaju dizalicu kada se približi kraju svog raspona kretanja ili kada bilo koja od njegovih komponenti dosegne svoja operativna ograničenja. Ovi prekidači su bitni za sprječavanje da dizalica prekorači svoje fizičke granice, što bi moglo dovesti do oštećenja strukture ili sudara s preprekama.
Uređaji protiv-sudara
Uređaji protiv -sudaranja posebno su važni u okruženjima gdje više dizalica radi u neposrednoj blizini ili gdje postoji značajan promet na zemlji. Ovi uređaji koriste senzore, kamere ili druge tehnologije za otkrivanje prisutnosti drugih objekata na putu dizalice i upozoravaju operatera ili automatski zaustavljaju kretanje dizalice kako bi spriječili sudar.
Gumbi za zaustavljanje u nuždi
Tipke za zaustavljanje u nuždi su ručno upravljane kontrole koje omogućuju operateru dizalice ili bilo kojem ovlaštenom osoblju da odmah zaustavi sve operacije dizalice u slučaju nužde. Ti su gumbi strateški postavljeni na dohvat ruke operatera i često su crveni i dobro vidljivi.
Kočioni sustavi
Kočni sustavi na industrijskim portalnim dizalicama dizajnirani su za sigurno držanje tereta na mjestu kada nisu u pokretu i za osiguravanje kontroliranog zaustavljanja tijekom rada. Te kočnice mogu biti mehaničke, električne ili kombinacija oba, a ključne su za sprječavanje neočekivanih pomaka tereta koji mogu dovesti do nesreća.
Indikatori razine
Indikatori vodoravnosti koriste se kako bi se osiguralo da je dizalica u ravnini tijekom rada, posebno kada se podižu precizni ili osjetljivi tereti. Neravnomjerno podizanje može uzrokovati pomicanje tereta, što može dovesti do gubitka kontrole i nesreća. Ovi pokazatelji pomažu operaterima da održe ravnotežu i stabilnost dizalice.
Indikatori sigurnog radnog opterećenja
Indikatori sigurnog radnog opterećenja jasno označavaju maksimalnu sigurnu nosivost za dizalicu. Ove su informacije od ključne važnosti za operatere kako bi osigurali da dizalica nije preopterećena i da radi unutar svojih konstrukcijskih specifikacija.
11. Način upravljanja
1. Ručna kontrola
Izravna intervencija: Operater dizalice izravno kontrolira pokrete dizalice za podizanje i kretanje pomoću ručnih kotača, poluga ili gumba. Ovaj način rada zahtijeva vješte operatere koji mogu ručno sinkronizirati pokrete kako bi postigli željeno pozicioniranje tereta.
Jednostavni mehanizmi: sustavi ručne kontrole općenito su jednostavnijeg dizajna i mogu biti manje skloni složenim kvarovima.
Ograničena preciznost: Preciznost pokreta dizalice ograničena je na vještinu i iskustvo operatera.
2. Polu-automatsko upravljanje
Potpomognuti rad: Operater dizalice koristi kontrolne uređaje kao što su joystickovi ili prekidači za upravljanje dizalicom, ali sustav uključuje automatizirane značajke koje pomažu u kontroli brzine i sinkronizacije.
Poboljšana sigurnost: polu{0}}automatski sustavi često uključuju sigurnosne značajke poput automatskog zaustavljanja pri ograničenjima opterećenja ili ograničenja kretanja.
Poboljšana učinkovitost: Ovi sustavi mogu poboljšati operativnu učinkovitost smanjenjem potrebe za visokokvalificiranim operaterima.
3. Potpuno automatska kontrola
Programabilni logički kontroler (PLC): Radovima dizalice upravlja PLC, koji se može programirati da automatski izvodi određene sekvence operacija.
Precizna kontrola: Potpuno automatski sustavi nude preciznu kontrolu nad pokretima dizalice, omogućujući dosljedno izvođenje složenih manevara.
Smanjena ljudska pogreška: automatizirani sustavi smanjuju mogućnost ljudske pogreške, povećavajući sigurnost i pouzdanost.
Daljinski rad: U nekim slučajevima, potpuno automatskim dizalicama može se upravljati daljinski, uklanjajući operatera iz potencijalno opasnih okruženja.
4. Radio kontrola
Bežični rad: operater dizalice koristi radio odašiljače za upravljanje dizalicom s udaljenosti, što može biti osobito korisno u okruženjima gdje je vizualni kontakt s dizalicom ograničen.
Povećana fleksibilnost: Radio upravljanje omogućuje operaterima da se slobodno kreću po radnom području dok zadržavaju kontrolu nad dizalicom.
Sigurnosna razmatranja: Moraju postojati odgovarajuće mjere upravljanja frekvencijom i sigurnosti kako bi se spriječile smetnje ili neovlašteni rad dizalice.
5. Računalna kontrola
Napredni sustavi: neke portalne dizalice mogu koristiti računalne sustave koji integriraju napredne značajke kao što su strojni vid, umjetna inteligencija i analiza podataka za optimizaciju operacija.
Prikupljanje podataka: dizalice-upravljane računalom mogu prikupljati operativne podatke koji se mogu koristiti za planiranje održavanja i operativnu optimizaciju.
Mogućnosti sučelja: operateri mogu komunicirati s dizalicom putem ekrana osjetljivih na dodir ili drugih naprednih sučelja, pružajući detaljne povratne informacije i opcije upravljanja.
12.Skica
Glavni tehnički
Prednosti
Prednosti 100 tona portalne Goliath dizalice
1. 💪 Izuzetan kapacitet podizanja
Posebno dizajniran za rukovanjevrlo veliki i teški tereti, do 100 tona.
Idealno za teška tvornica, brodogradnju, montažni beton i infrastrukturne projekte.
2. 🏗️ Veliki radni raspon i pokrivenost
Podržavadugi rasponi (20-50 metara ili više)i velike visine dizanja (10–30 metara), što ga čini pogodnim zavelike vanjske radne površine.
Učinkovito pokriva velika dvorišta i proizvodne zone s minimalnim preprekama na tlu.
3. 🏋️♂️ Vrhunska strukturna stabilnost
Dvostruki-nosač i portalni okvirdizajn osigurava visoku strukturnu krutost.
Sposoban za rukovanjedinamička i izvan{0}}centralna opterećenjauz minimalno njihanje ili vibracije.
4. 🔧 Prilagodljiv za posebne potrebe
Može se prilagoditi različitim alatima:
Kuke, nosači, hvataljke, magneti
Dvostruki sustavi dizaliceza podizanje dugih predmeta
Prilagodljiv različitimklase dužnosti (A5–A7)na temelju učestalosti uporabe i uvjeta opterećenja.
5. 🛠️ Svestrane mogućnosti upravljanja
Nudi više metoda kontrole:kabina, bežični daljinski ili privjesak.
Omogućujesiguran i precizan radu složenim ili opasnim okruženjima.
6. 🧱 Neovisni zemaljski-dizajn
Nema potrebe za uzletno-sletnim stazama ili potporom zgrade.
Prikladno zavanjskim okruženjimakao što su:
Brodogradilišta
Čeličane
Dvorišta vjetroturbina
Gradilišta mostova
7. 🌬️ Otporan na vremenske uvjete i okoliš
Projektiran sauređaji otporni na vjetar, stezaljke za tračnice, ipremazi-otporni na koroziju.
Pouzdano radi u teškim vanjskim uvjetima kao što su kiša, prašina i visoka vlažnost.
8. 📈 Visoka produktivnost i učinkovitost
Možebrzo podići i transportirati masivne komponentei točno.
Time se smanjuje ovisnost o mobilnim dizalicama ili ručnom radusmanjenje operativnih troškova i vremena.
9. 🧩 Jednostavno održavanje i dug radni vijek
Trajne mehaničke i električne komponente zahtijevajuminimalno održavanje.
Izgrađen zadugotrajan-teški-radu industrijskim uvjetima.
🏭 Tipični korisnici
Brodogradnja i pomorska industrija
Proizvodnja teške opreme
Predgotovljena betonska dvorišta
Sektori energije i energije (vjetar, hidro, toplina)
Izgradnja mostova i infrastrukture
Primjena:
Primjene portalne Goliath dizalice od 100 tona
A Portalni portalni Goliath kran nosivosti 100 tonaje dizajniran zaoperacije dizanja-teških teretau velikim-industrijskim okruženjima. Njegova sposobnost rukovanja iznimno teškim i velikim materijalima čini ga nezamjenjivim u sektorima gdje se zahtijeva velika nosivost, veliki raspon i uporaba na otvorenom.
🔹 1. Brodogradnja i Marine Yards
Podizanje i montažadijelovi trupa broda, motori, blokovi i veliki moduli.
Prijevoz predimenzioniranih komponenti tijekomkonstrukcija plovila, popravak ili suho pristajanje.
Uobičajeni upristaništa i pomorske baze.
🔹 2. Predgotovljeni beton i izgradnja infrastrukture
Rukovanjesegmenti montažnog mosta, nosači, ploče i tunelski prstenovi.
Koristi se udvorišta za izgradnju mostova, projekti autocesta i postrojenja za lijevanje segmenta metroa.
Može se integrirati sadizači segmenatailikolica s gredom.
🔹 3. Industrija čelika i teških metala
Podizanječelični koluti, velike konstrukcijske grede i gredice.
Rukovanjezavareni ili izrađeni čelični sklopovitijekom proizvodnje ili otpreme.
Podupiranječelična skladištaipogoni za proizvodnju.
🔹 4. Snaga vjetra i obnovljiva energija
Prijevoz i montažatornjevi vjetroturbina, gondole i lopatice.
Pomažući uutovar/istovarteške komponente umjesta za postavljanje vjetroelektrana.
🔹 5. Montaža elektrane i teške opreme
Koristi se zakomponente generatora, kotlovske sekcije, turbine, itransformatoriu:
Termoelektrane
Nuklearni objekti
Hidroelektrane
🔹 6. Željeznička i lokomotivska kolodvorišta
Podizanjevagoni, okretna postolja, kotači, ilipaneli gusjenicaza popravak ili montažu.
Koristi se upogoni za proizvodnju vlakovailiskladišta održavanja.
🔹 7. Modularna gradnja i montaža
Podizanje i pozicioniranjemodularne konstrukcijske jediniceilimontažne ploče.
Korisno umodularni stambeni projektiiizgradnja industrijskih postrojenja.
🔹 8. Lučki i logistički terminali
Kretanjekontejnere za veliki teret, sanduke i strojeve.
Podupiranjerukovanje teškim-teretomu teretnim-terminalima posebne namjene.
📌 Zašto je preferirano
Podnosi iznimno teške i nezgrapne teretevisoka stabilnost.
Može djelovati poprijekovelike vanjske radne površinebez konstrukcijske potpore od zgrada.
Prilagodljiv sahvataljke, kuke ili magneteovisno o vrsti opterećenja.
Opremljen sasigurnosni sustaviza sigurno rukovanje u vjetrovitim-ili rizičnim uvjetima.
Dizalicaproizvodnja postupak
1. Projektiranje i inženjering
Detaljan inženjering: Razvijte detaljne inženjerske crteže i specifikacije, uključujući glavnu gredu, dizalicu, kolica, krajnja kolica i druge komponente.
Simulacija i modeliranje: koristite-kompjuterski potpomognuti dizajn (CAD) i alate za simulaciju za modeliranje performansi dizalice i optimiziranje njezinog dizajna.
2. Odabir materijala
Specifikacije materijala: odaberite visoko{0}}kvalitetne materijale koji ispunjavaju zahtjeve za čvrstoću, izdržljivost i otpornost na toplinu. Uobičajeni materijali uključuju-čelik visoke čvrstoće, legure i posebne premaze.
Nabava: Izvorni materijali od ovlaštenih dobavljača, osiguravajući da zadovoljavaju potrebne standarde kvalitete i certifikacije.
3. Izrada komponenti
Rezanje i oblikovanje: Izrežite i oblikujte sirovine u potrebne komponente, kao što su grede, stupovi i nosači. To može uključivati procese poput rezanja plazmom, laserskog rezanja i strojne obrade. Zavarivanje i sastavljanje: Zavarite komponente zajedno kako biste oblikovali strukturne elemente dizalice. To uključuje zavarivanje glavne grede, krajnjih kolica i drugih-nosivih dijelova.
4. Montaža
Pod-sklop: Sastavite pojedinačne komponente, kao što su sustav za podizanje, kolica i krajnja kolica, u pod-sklopove. To uključuje spajanje dijelova zajedno i osiguravanje pravilnog poravnanja. Glavni sklop: Kombinirajte pod-sklopove da biste izradili kompletnu strukturu dizalice. To uključuje montažu dizalice i kolica na glavnu gredu, pričvršćivanje krajnjih kolica i instalaciju upravljačkih sustava.
5. Integracija sustava
Električni sustavi: Instalirajte električne komponente, uključujući motore, upravljačke ploče, ožičenje i senzore. Osigurajte da su električni sustavi dizalice ispravno integrirani i ispitani.
Kontrolni sustavi: Implementirajte i konfigurirajte upravljačke sustave, kao što su programabilni logički kontroleri (PLC), daljinski upravljači i sigurnosni uređaji. Provjerite rade li kontrolni sustavi ispravno i jesu li kalibrirani.
6. Ispitivanje i osiguranje kvalitete
Pre-operativno testiranje: Provedite pred-operativna ispitivanja za provjeru funkcionalnosti dizalice, uključujući ispitivanje opterećenja, operativno testiranje mehanizama za podizanje i kretanje i provjere sustava upravljanja.
Sigurnosno testiranje: Provjerite rade li sigurnosne značajke, poput graničnih prekidača, alarma i zaustavljanja u nuždi, ispravno i zadovoljavaju li sigurnosne standarde.
Inspekcija: Izvršite detaljnu inspekciju strukture i komponenti dizalice kako biste osigurali usklađenost sa specifikacijama dizajna i standardima kvalitete.
7. Završna podešavanja i kalibracija
Fino-podešavanje: izvršite sve potrebne prilagodbe kako biste optimizirali performanse dizalice i osigurali nesmetan rad. To može uključivati kalibraciju senzora, podešavanje kontrola i fino-podešavanje sustava za podizanje.
Dokumentacija: Pripremite i pregledajte dokumentaciju, uključujući priručnike za rad, vodiče za održavanje i sigurnosne upute.
8. Dostava i montaža
Prijevoz: Organizirajte prijevoz dizalice do mjesta postavljanja, osiguravajući da se njime rukuje i da se njime sigurno otprema kako bi se spriječilo oštećenje.
Instalacija: Nadgledajte instalaciju dizalice u objektu korisnika, uključujući montažu, poravnanje i spajanje na izvore energije i upravljačke sustave.
Obuka: Omogućite obuku operaterima i osoblju za održavanje kako biste bili upoznati s radom dizalice i sigurnosnim postupcima.
9. Puštanje u rad i primopredaja
Puštanje u rad: Provedite završne testove puštanja u rad kako biste potvrdili da dizalica radi ispravno u stvarnim-uvjetima i zadovoljava li specifikacije performansi.
Primopredaja: službeno predajte dizalicu kupcu, uz pružanje sve potrebne dokumentacije, uključujući potvrde o sukladnosti, informacije o jamstvu i rasporede održavanja.
Izgled radionice
Inspekcija materijala
Inspekcija kvalitete: Stroga kontrola kvalitete provodi se na kupljenim sirovinama kako bi se osiguralo da zadovoljavaju zahtjeve dizajna i nacionalne standarde.
Skladištenje materijala: Kvalificirani materijali pohranjuju se prema klasifikaciji kako bi se spriječila korozija ili oštećenje.
Rezanje i oblikovanje
Rezanje čelika: Koristite rezanje plazmom, lasersko rezanje ili rezanje plamenom i druge tehnologije za rezanje čelika u skladu s veličinom nacrta.
Obrada oblikovanja: Oblikujte čeličnu ploču savijanjem, valjanjem, zavarivanjem i drugim postupcima za proizvodnju glavne grede, krajnje grede i drugih strukturnih dijelova.
Zavarivanje
Zavarivanje komponenti: izrezani i oblikovani čelični dijelovi zavareni su u glavne strukture kao što su glavna greda, krajnja greda i kolica. Proces zavarivanja mora biti strogo kontroliran kako bi se osigurala strukturna čvrstoća i kvaliteta zavarivanja.
Provjera zavara: Koristite tehnologiju ispitivanja bez razaranja (kao što je ultrazvučno ispitivanje, radiografsko ispitivanje) da pregledate zavare kako biste osigurali da nema pukotina ili drugih nedostataka.
Strojna obrada
Precizna strojna obrada: Precizna strojna obrada izvodi se na ključnim komponentama dizalice, kao što su setovi kotača, sjedišta ležaja, remenice, itd., kako bi se osigurala njihova točnost dimenzija i kvaliteta površine.
Montaža cijelog stroja
Opća montaža: Na temelju pred-montaže provodi se cjelokupna montaža dizalice, uključujući konačnu montažu glavne grede, krajnje grede, mehanizma za podizanje, hodajućeg mehanizma itd.
Puštanje u pogon i ispitivanje
Pod dinamičkim uvjetima ispituje se radna izvedba dizalice, uključujući ispitivanje podizanja, hodanja, upravljanja i drugih funkcija. Ukupna veličina sastavljene mosne dizalice provjerava se kako bi se osiguralo da sve dimenzije zadovoljavaju projektne zahtjeve.
Prskanje i anti{0}}korozivna obrada
Površinska obrada Uklanjanje hrđe: Uklanjanje hrđe na površini dizalice, uobičajene metode uključuju pjeskarenje, dekapiranje, itd. Nanošenje temeljnog premaza: Raspršite temeljni premaz protiv -korozije na tretiranu površinu kako biste spriječili oksidaciju metala i koroziju. Nanošenje završnog premaza Nanošenje u boji: raspršite završni premaz prema zahtjevima kupca ili industrijskim standardima kako biste dizalici dali zaštitni i dekorativni učinak. Označavanje: Nakon raspršivanja označite identifikacijske podatke dizalice u skladu sa specifikacijama, kao što su model, nazivno opterećenje itd.
Tvornica i montaža
Pakiranje i transport
Zaštita pakiranja: Zaštitno zapakirajte ključne komponente dizalice kako biste spriječili oštećenja tijekom transporta. Organizacija prijevoza: U skladu s veličinom opreme i uvjetima prijevoza, odaberite odgovarajući način prijevoza za prijevoz dizalice do kupčeve lokacije.
Prijem i isporuka
Prihvaćanje kupaca
Prihvat na-licu mjesta: Kupac obavlja-prihvat dizalice na mjestu u skladu sa zahtjevima ugovora i tehničkim specifikacijama kako bi provjerio učinkovitost i kvalitetu opreme.
Otklanjanje problema: Ako se otkriju bilo kakvi problemi, proizvođač ih mora otkloniti na vrijeme kako bi osigurao da oprema u potpunosti zadovoljava zahtjeve kupca. Isporuka i uporaba Radna obuka: Proizvođač obično obučava kupčeve operatere kako bi osigurao da mogu pravilno i sigurno upravljati dizalicom.
Popularni tagovi: 100 tona portalna portalna goliath dizalica, Kina 100 tona portalna portalna goliath dizalica proizvođači, dobavljači, tvornica
Mogli biste i voljeti
Pošaljite upit
