Monorail dizalice su viseći uređaji za podizanje koji rade duž jedne fiksne tračnice. Pomoću električnih dizalica mogu transportirati materijale duž ravnih ili zakrivljenih staza do određenih točaka. Koriste se u zatvorenim industrijskim okruženjima kao što su radionice, proizvodne linije i skladišta i prikladni su za scenarije rukovanja materijalima gdje postoje definirani logistički putovi između radnih stanica.
Ovaj članak sustavno predstavlja strukturne karakteristike, uobičajene tipove, primarne komponente i principe rada jednošinskih dizalica. Analizira njihove razlike od mosnih dizalica i kranova kroz tipične industrijske primjene. Osim toga, navodi kriterije odabira za jednošinske dizalice na temelju ključnih čimbenika kao što su kapacitet dizanja, raspored kolosijeka i radni uvjeti.
Što je monorail dizalica?
Monorail dizalice su nadzemni uređaji za dizanje instalirani unutar tvorničkih zgrada, koji prevoze materijale od jedne radne stanice do druge duž fiksne tračnice. Ovi sustavi rade po unaprijed određenim rutama i primarno se koriste u scenarijima proizvodnje i montaže gdje obradaci zahtijevaju kretanje prema fiksnim procesima. Imaju jednostavnu strukturu i nude fleksibilan rad.
Vrste jednošinskih dizalica
Jednošinske dizalice mogu se klasificirati na temelju strukture kolosijeka i konfiguracije sustava. Sljedeće su uobičajene vrste:

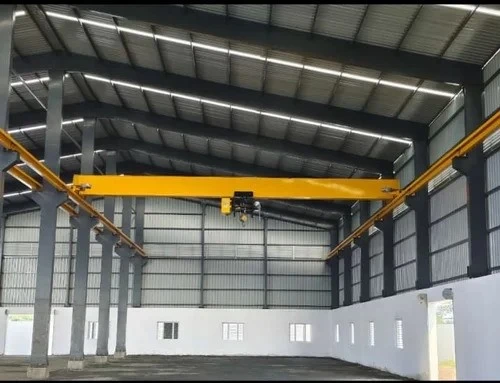

I-Beam Monorail dizalica
Vozna staza jednotračne dizalice s I{0}}gredom sastoji se od I-greda ili H-greda, s električnom dizalicom koja se kreće duž jedne grede. Dizajniran je za aplikacije rukovanja materijalima koje zahtijevaju fiksne rute, kao što su radionice za strojnu obradu, izrada čeličnih konstrukcija i prijenos teških komponenti. Karakteriziran svojom kompaktnom strukturom i stabilnim radom, odgovara potrebama-to-točke ili linearnom transportu za srednje-opterećene aplikacije.
Kapacitet dizanja: 0,5–10 tona
Raspon staze: Prilagođeno na temelju strukture objekta
Putanja: Ravna / konfigurabilne krivulje
Visina podizanja: Određena uvjetima ugradnje
Radnička klasa: A3–A5
KBK Monorail kranski sustav
KBK sustav dizalice dizajniran je za rukovanje lakim materijalom. Njegove lagane tračnice i modularne komponente omogućuju nesmetan prijenos izradaka između različitih radnih stanica. Ravne sekcije, krivulje i sklopke mogu se fleksibilno rasporediti prema zahtjevima gradilišta, što ga čini idealnim za montažne trake, ručne radne stanice i druge operacije koje zahtijevaju često rukovanje i praktičan rad.
Kapacitet dizanja: 0,125–2 tone
Vrsta gusjenice: hladno{0}}valjana čelična gusjenica / gusjenica od aluminijske legure
Staza putovanja: ravna, zakrivljena, skretnica
Način rada: Ručni / Električni
Visina podizanja: Određeno-uvjetima postavljanja na licu mjesta
Radni ciklus: A2–A4
Underhung jednosmjerna jednošilna dizalica
Underhung monorail dizalica s jednim nosačem postavljena je ispod tvorničkih greda, transportirajući materijale po fiksnim rutama preko jednog glavnog nosača. Ne zauzima prostor na podu, što ga čini idealnim za okruženja s ograničenom visinom stropa, ali zahtijeva velike raspone za prijenos materijala između-stanica.
Kapacitet dizanja: 1–10 tona
Vrsta konstrukcije: jedno-viseći nosač
Raspon: prilagođen na temelju tvorničkog razmaka greda
Ruta putovanja: Jednosmjerna ili ograničena ruta
Visina podizanja: Ovisno o tvorničkim uvjetima čišćenja
Radni ciklus: A3–A5
dijelovi jednotračne dizalice
Monorail dizalice se prvenstveno sastoje od gusjenica, jedinica ovjesa, mehanizama za podizanje i drugih funkcionalnih komponenti, koje omogućuju stabilan transport materijala duž unaprijed određenih ruta. Sustav ima modernu strukturu s visokom modularnošću, dopuštajući konfiguraciju i prilagodbu na temelju uvjeta na lokaciji.
Sustav tračnica: gusjenice koriste I-gredu ili konstrukciju od laganog strukturnog čelika, s rasporedima koji se mogu konfigurirati za ravne ili zakrivljene staze za transport materijala između različitih radnih stanica.
Uređaji za ovjes i potporu: pričvrstite tračnice na tvorničke grede ili čelične konstrukcije, učinkovito raspoređujući opterećenja kako biste smanjili dodatno opterećenje na građevinskim strukturama, osiguravajući dugo-stabilan rad.
Mehanizam za podizanje (električna dizalica): Obavlja podizanje i spuštanje materijala, služeći kao glavna operativna komponenta jednošinskih dizalica. Dostupne su ručne ili električne verzije ovisno o nosivosti i učestalosti korištenja.
Putna kolica i kotači: Podržava glatko kretanje mehanizma za podizanje duž tračnice uz minimalan otpor i nisku buku, osiguravajući pouzdane i besprijekorne operacije podizanja.
Kontrolne i sigurnosne komponente: Uključuje upravljačke ručke, granične prekidače i druge uređaje za precizan rad i temeljnu sigurnosnu zaštitu.
Kako radi sustav dizalice s jednotračnim tračnicama?
Monorail dizalice rade na I{0}}tračnicama ili KBK lakim-tračnicama kao njihovoj radnoj osnovi, s mehanizmom za podizanje obješenim ispod tračnice. Električne dizalice upravljaju podizanjem i spuštanjem tereta. Ove dizalice mogu pomicati tračnice putem ručnih ili električnih kolica, omogućujući kretanje materijala između različitih radnih stanica. Ovisno o proizvodnim zahtjevima, željeznički sustav može biti dizajniran kao ravan, zakrivljen ili uključivati skretnice za prilagodbu potrebama fiksnog ili više-rutnog prijenosa materijala.
Primjene monorailnih dizalica u industrijskim postrojenjima
Monorail dizalice prvenstveno se koriste za operacije rukovanja materijalom unutar tvorničkih zgrada duž fiksnih logističkih ruta. Prikladni su za industrijska okruženja koja zahtijevaju kontinuirano podizanje, kao što su radionice i proizvodne linije. Uobičajene primjene uključuju:
Postrojenja za proizvodnju automobila: Za prijenos komponenti na pokretnim trakama i prijenos između radnih stanica.
Radionice za izradu čeličnih konstrukcija: Premještanje komponenti između stanica za obradu, zavarivanje i montažu.
Postrojenja za proizvodnju strojeva: Postavljanje, okretanje i sastavljanje komponenti tijekom operacija dizanja.
Skladišni i logistički centri: Dizanje materijala od-do-točke i interni transport.
Proizvodne radionice: Poboljšanje ukupne učinkovitosti protoka materijala unutar radionice.
Monorail dizalica vs mosna dizalica vs kran dizalica
Jednošinske dizalice, mosne dizalice i kranovi značajno se razlikuju po strukturi i primjeni. Sljedeća tablica daje kratku usporedbu tri vrste.
| Artikal | Monorail dizalica | Mosna dizalica | Dizalica s krakom |
|---|---|---|---|
| Struktura tračnica | Jednostruka viseća tračnica | Jednostruki ili dvogredni most | Struktura konzolnog kraka |
| Radni prostor | Fiksna staza-do-točke | Potpuna pokrivenost područja | Jedna radna stanica |
| Potreban prostor | Nema prostora, malo prostora za glavu | Potreban je veći prostor iznad glave | Potreban prostor na podu ili zidu |
| Tipični kapacitet | 0,125–10 tona | 1–100+ tona | 0,25–5 tona |
| Primjena | Proizvodne linije, prijenos radionice | Veliki raspon, ukupno podizanje | Često podizanje na jednoj stanici |
| Fokus odabira | Fiksni proces, isplativ- | Maksimalna pokrivenost | Lokalizirana operacija |
Prednosti monorail dizalica
Sljedeće su prednosti jednošinskih dizalica:
Prikladno za rukovanje materijalom duž fiksnih ruta, s fleksibilnim dizajnom rute.
Sustav za podizanje je ovješen i ne zauzima prostor na podu.
Raspored kolosijeka može se prilagoditi prema radnim stanicama radionice i logističkim zahtjevima.
Jednostavna struktura s niskim troškovima ugradnje i održavanja.
Povećava učinkovitost rukovanja materijalom uz istovremeno smanjenje rizika ručnog rada.
Prilagođene monorail dizalice
Moramo razumjeti vaše specifične radne uvjete i zahtjeve korištenja kako bismo pružili najprikladnije rješenje i ponudu za monorail dizalicu. Navedite sljedeće podatke:
Tip dizalice s jednošilnim tračnicama: Odaberite konfiguraciju sustava prikladnu za vaš proizvodni proces (npr. I-greda, KBK ili viseći pojedinačni-nosač).
Kapacitet dizanja: Odredite potreban raspon opterećenja kako biste osigurali sigurnost i učinkovitost.
Dimenzije i izgled staze: uključujući raspon, duljinu, visinu i dizajn rute putovanja.
Specifikacije napajanja: Npr. 380 V 50 Hz tri-faze ili prilagođeno prema zahtjevima lokacije.
Način rada: električna kolica ili ručna kolica.
Metoda upravljanja: Kontrola na privjesku, daljinski upravljač ili prilagođena rješenja upravljanja.
Prilagođena rješenja za monorail dizalice za različite regije
Monorail dizalice mogu se prilagoditi kako bi zadovoljile specifične zahtjeve različitih regija i tvornica:
Sjevernoameričke radionice: Dizajnirane da zadovolje visoke sigurnosne standarde i industrijske procese.
Europski projekti: U skladu sa zahtjevima CE certifikacije i strogim standardima kvalitete.
Tržišta u nastajanju: nudi-isplativa rješenja laka-za-instalaciju
Razmatranja proizvođača i dobavljača monorail dizalice
Prilikom odabira jednotračnih dizalica usredotočite se na profesionalne sposobnosti proizvođača i dobavljača. Kvalitetni dobavljači mogu pružiti prilagođena dizajnerska rješenja prilagođena specifičnim radnim uvjetima i ponuditi sveobuhvatnu inženjersku podršku kroz faze planiranja sustava, instalacije i puštanja u pogon.
Zaključak
Jednošinske dizalice idealne su za rukovanje materijalom duž fiksnih ruta u tvorničkim radionicama, proizvodnim linijama i skladištima. Ovaj članak opisuje njihove vrste, komponente, načela rada i tipične primjene. Uspoređuje jednotračne dizalice s mosnim i kranskim dizalicama, nudi smjernice za dizajn i odabir kako bi vam pomogao da brzo identificirate pravu opremu.
Navedite svoje zahtjeve za dizanje i raspored tračnica, a Mine će dizajnirati prilagođeno rješenje, dati ponudu i isporučiti instalacijsku i inženjersku podršku.
